バルブ＆コック類

a.   b.
c. d.
e. f.
g. h.
i. j.

a.メネジ接続型フッ素樹脂バルブ類
1a フッ素樹脂二方＆三方ボールバルブ
(PTFE)
フッ素樹脂二方ボールバルブ＜PTFE＞   フッ素樹脂三方ボールバルブ＜PTFE＞

・接続例：ハーフジョイント
・接続：メネジ(Rp)－メネジ（Rp)
・ネジ種類：Rp1/4～Rp3/4
・形状：二方、三方
・ボールバルブ常用圧力　5kgf/cm2以下
（商品、使用温度、流体等に依る）
2a PTFEバルブ二方＆三方＆四方
圧入型メネジ接続
PTFEメス2方パネル付バルブ圧入型   PTFEメス2方バルブ圧入型

PTFEメス3方バルブ圧入型   PTFEメス4方バルブ圧入型

・接続例：ハーフジョイント
・接続：メネジ(Rc)－メネジ（Rc)
・ネジ種類：Rｃ1/4～Rｃ3/4
・形状：二方、二方（パネル取付型）四方
・メス2方パネル取り付けタイプ有り。
・使用圧力：0.2～0.3MPa以下
（商品、使用温度、流体等による。）
3a フッ素樹脂メス二方、三方、四方バルブ
圧入型　(PTFE)
フッ素樹脂メス二方バルブ圧入型   フッ素樹脂メス三方バルブ圧入型   フッ素樹脂メス四方バルブ圧入型

・接続例：ハーフジョイント
・接続：メネジ(Rc)－メネジ（Rc)
・ネジ種類:Rc(PT)1/4～3/4
・形状：二方、三方、四方
・常用圧力　2～3kgf/cm2以下
（商品、使用温度、流体等に依る）
4a UNFネジ用バルブ付きカップリング UNFネジ用バルブ付きカップリング
・接続例：
・接続：
・ネジ種類：1/4-28UFNオスネジ
・形状：2方、3方L型、3方T型
・常用圧力　～800kPa
（商品、使用温度、流体等に依る）
5a UNFネジ用バルブ付きマニフォールド UNFネジ用バルブ付きマニフォールド
・接続例：
・接続：
・ネジ種類：1/4-28UNF
・形状：
・常用圧力　～800kPa
（商品、使用温度、流体等に依る）
b.オネジ接続＆シール接続型フッ素樹脂バルブ
1b PTFEバルブ
2方、3方、4方
圧入型シール接続タイプ
＆オネジ2方接続タイプ
PTFE二方バルブ圧入型   PTFE三方バルブ圧入型   PTFE四方バルブ圧入型

PTFEオス二方バルブ圧入型   PTFE二方パネル付バルブ圧入型 PTFEオス三方バルブ圧入型

・接続例：フッ素樹脂チューブ、コネクター等
・接続：シール接続－シール接続　シール接続－オネジ(R )
・適用チューブ外径6～12mm
・ネジ種類:Rc(PT)1/4～3/4
・形状：二方、三方、四方
・オス2方パネル取り付けタイプ有り。
・使用圧力：0.2～0.3MPa以下
（商品、使用温度、流体等による。）
2b フッ素樹脂バルブ付き
ジョイントI型＆T型
（本体：PTFE+キャップ：PP)
フッ素樹脂バルブ付き I型ジョイント   フッ素樹脂バルブ付きT型ジョイント

・接続例：半硬質チューブ＆肉厚軟質チューブ等
・接続：シール接続－シール接続
・適用チューブ外径：6～8mm
・形状：二方、三方
・低コストです。
・耐圧：約100kPa（商品、使用温度、流体等による。）
3b オールフッ素樹脂二方、三方バルブ
(PTFE)
オールフッ素樹脂二方バルブ　＜接続用・PTFE＞   オールフッ素樹脂三方バルブ　＜接続用・PTFE＞

・接続例：フッ素樹脂チューブ、ステンレス＆ガラスチューブ等
・接続：シール接続－シール接続
・チューブ外径：6～12mm
・形状：二方、三方
4b フッ素樹脂二方
＆三方コックジョイント
フッ素樹脂二方コックジョイント(コック（二方）)   フッ素樹脂三方コックジョイント(コック（三方）)

・接続例：フッ素樹脂チューブ等
・接続：シール接続－シール接続
・適用チューブ外径：6～12mm
・形状：二方、三方
※こちらの製品は、現在生産中止品です。（2022年5月31日）
5b フッ素樹脂コンパクト
二方＆三方ボールバルブ接続型
※中止品
フッ素樹脂 コンパクト二方ボールバルブ接続型＜PTFE＞   フッ素樹脂 コンパクト三方ボールバルブ接続型＜PTFE＞

・接続例：フッ素樹脂チューブ等。
・接続：シール接続－シール接続
・適用チューブ外径:6～12mm
・形状：二方、三方
・コンパクトボールバルブ
6b フッ素樹脂
二方/三方ボールバルブ
装置用（PTFE)
フッ素樹脂 二方バルブ装置用　＜PTFE＞   フッ素樹脂 三方バルブ装置用　＜PTFE＞

・接続例：フッ素樹脂チューブ、ガラスチューブ、パイプ等。
・接続：シール接続-オネジ等
・適用チューブ外径：6～14mm
・ネジ種類:R(PT)1/4～3/8
・形状：二方、三方
7b PTFEバルブ2方圧入型
＆異径サイズ接続バルブ（PTFE)
PTFE二方バルブ両オスタイプ圧入型 PTFE二方バルブ異径圧入型   PTFE三方バルブ異径圧入型

・接続例：コネクター、フッ素樹脂チューブ等
・接続：シール接続-オネジR(PT)等
・適用チューブ外径：3x6～8x12
・適用チューブ外径：3x3x6～8x8x12
・ネジサイズ：R(PT)1/4～R(PT)1/2
・形状：二方、三方
・異型サイズ接続、使用圧力:0.3MPa以下
（商品、使用温度、流体等による。）
8b 30シリーズプラグバルブ
30シリーズプラグバルブ
接続端がフロウエル30シリーズの2方バルブです。

・適用チューブ：PFA・PTFEチューブ
・適用チューブ外径：2～10mm、1/16～3/8inch
・形状：二方

9b フッ素樹脂ラボ用コック2方＆3方
ガラス管付き
（本体：PTFE+キャップ：PP)
フッ素樹脂 ラボ用二方コック   フッ素樹脂 ラボ用三方コック
・接続例：コネクタ等
・接続：ガラス管－ガラス管
・ガラス管外径：8～10㎜
・形状：二方、三方
※こちらの製品は、現在生産中止品です。（2020年11月13日）

10b 2方・3方コック（導電性PTFE)
PTFE導電スクリュージョイント
2方コック（導電性PTFE）   3方コック（導電性PTFE）
接続例：PTFEチューブ
接続：チューブ-チューブ
適用チューブ外径：6～12
形状：2方・3方
※こちらの製品は、現在生産中止品です。（2017年10月25日）
c. 細径オネジ接続＆シール接続型フッ素樹脂バルブ
＆バルブ用部品類
（一部他材質有り） チューブサイズ3x4㎜以下
1c オムニフィットチューブ
コネクター類
(PTFE、PEEK、他）
オムニフィット スタンダードコネクター　   オムニフィット エキストラコネクター　

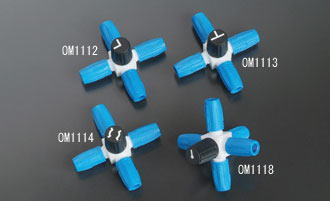

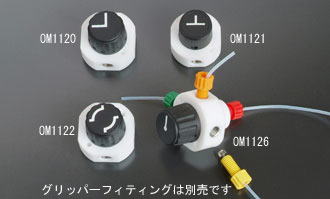

オムニフィット フローディレクトバルブ付きコネクター   オムニフィット フローディレクトバルブ付きコネクター

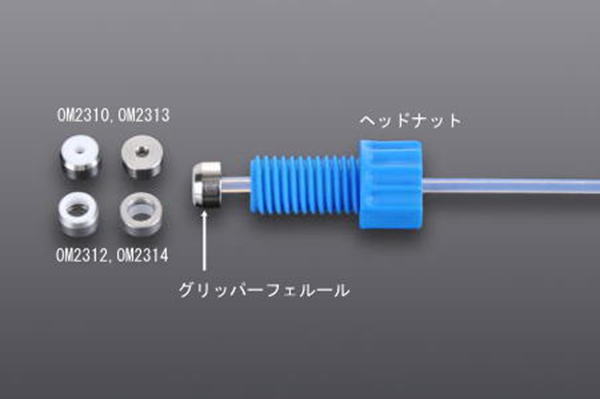

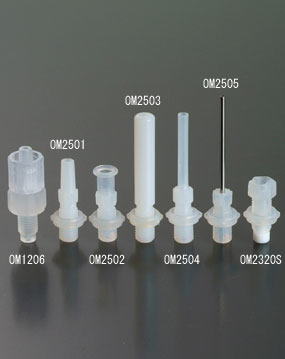

オムニフィット グリッパーフィッティングシステム   オムニフィット 特殊形状アダプター

・スタンダードコネクター類
・バルブ付きコネクター類
・グリッパーフィッティングシステム
・特殊アダプタ類
・フローディレクトバルブ付きコネクター　等。

・接続例：フッ素樹脂チューブ、コネクター等。
・接続：シール接続－シール接続（詳細接続方法参照の事）,
オネジ-オネジ等。
・ネジ種類：1/4-28UNF等。
・適用チューブ外径：0.5～10mm
・形状：二方、三方、四方、六方、八方
（流路切り替え型有り）
・細径ラインナッフ°豊富
2c フッ素樹脂
二方/三方バルブ中圧用
（CTFE)
フッ素樹脂 二方バルブ   フッ素樹脂 三方バルブ

・接続例：フッ素樹脂チューブ等（フレヤー接続）
・接続：シール接続－シール接続（要、フレヤー加工）
・適用チューブサイズ：1x2～3x4
・形状：二方、三方
・常用圧力10kgf/cm2で使用可のサイズもあります。
（商品、使用温度、流体等による。）

3c CTFE高圧ミニ
2方バルブ/ニードルバルブI型


・接続例：フッ素樹脂チューブ等（フレアー接続）
・接続：フッ素樹脂チューブ等の接続
・適用チューブ内、外径：1x2mm～3x4mm
・形状：二方、I型
・（2方バルブ）常用圧力0.3MPa以下
・（ニードルバルブI型）耐圧0.5MPa以下
4c フッ素樹脂三方単独バルブ
（CTFE)		 フッ素樹脂三方単独バルブ

・接続例：フッ素樹脂チューブ等（フレヤー接続）
・接続：シール接続－シール接続
・適用チューブ内、外径：1x2mm～3x4mm
・形状：三方
・常用圧力3.0kgf/cm2（商品、使用温度、流体等による。）

5c CTFEミニニードルバルブL型

・接続例：フッ素樹脂チューブ等
・接続：フッ素樹脂チューブ等の接続
・適用チューブ内、外径：1x2mm～3x4mm
・形状：　L型
・常用圧力0.2MPa以下

6c フッ素樹脂二方接続用＆
フッ素樹脂バルブ用
カラム用コネクター（CTFE)
フッ素樹脂 二方接続用コネクター   フッ素樹脂 バルブ、カラム用コネクター

・接続例：フッ素樹脂チューブ（ナット併用でフレヤー接続）－カラム、バルブ等
・接続：フレヤー接続－ねじ込み(M9P1.0)、両端ネジ込み等。
・適用チューブ内、外径：1x2mm～3x4mm
・形状：ストレート
7c フッ素樹脂ミニ袋ナット フッ素樹脂 ミニ袋ナット

・各バルブの袋ネジナット
・ナット内径：2～4mm
・ネジ：M9P1.0

8c フッ素樹脂GLネジストップコック

・接続例：軟質チューブ等。
・接続：GLスクリュージョイントセット（半硬質チューブ用）、GLホースコネクター（軟質チューブ用）
・ネジ規格：GLオス
・形状：二方、三方

9c 導電フッ素樹脂GLネジストップコック

・接続例：軟質チューブ等。
・接続：導電GLスクリュージョイントセット（半硬質チューブ用）、導電GLホースコネクター（軟質チューブ用）
・ネジ規格：GLオス
・形状：二方、三方

10c PTFE分離型ニューコック

・接続例：分離型のビュレットやクロマト管に。
・種類：ニューコック、エースコックA型、エースコックB型

d.フッ素樹脂トルグバルブ、ダイヤフラムバルブ流量調整バルブ等
1d フッ素樹脂トルグバルブ(PTFE)
フッ素樹脂トグルバルブI型　＜PTFE＞   フッ素樹脂トグルバルブアングル型

・接続例：フッ素樹脂チューブ、ステンレス＆ガラスチューブ等
・接続：シール接続－シール接続
・適用チューブ外径：6～12mm
・形状：二方ストレート、二方L型
・ワンタッチ式に弁が開閉
・常温耐圧力1.5～2.5kgf/cm2
（商品、使用温度、流体等による。）
2d PTFEダイヤフラムブルブ
＆ダイヤフラムバルブメス型
(PTFE)
フッ素樹脂ダイヤフラムバルブメスPT型   PTFEダイヤフラムバルブ

・接続例：コネクター、フッ素樹脂チューブ等
・接続：メネジ－メネジ（Rc)、シール接続－シール接続
・適用チューブ外径：6～12mm
・ネジ種類:Rc(PT)1/4～1/2
・形状：二方
3d ピラフロンストップバルブ
＆流量調整バルブ
ピラフロンストップバルブ   ピラフロン流量調整バルブ

・（接液部:PTFE,PFA)
・接続例：フッ素樹脂チューブ等（要専用治具）
・接続：シール接続－シール接続
・適用チューブ内、外径：4x6mm～10x12mm
・形状：ストレート、L字
e.フッ素樹脂ニードルバルブ類
1e フッ素樹脂ニードルバルブ
L型、I型　(PTFE/PFA)
フッ素樹脂ニードルバルブL型   フッ素樹脂ニードルバルブI型　＜PFA/PTFE＞

・接続例：フッ素樹脂チューブ、ステンレス＆ガラスチューブ等
・接続：シール接続－シール接続
・適用チューブ外径:6～12mm
・形状：ストレート、L型
・0.2ccの調整が可能。
2e フッ素樹脂高圧ニードルバルブ
L型、I型　(PTFE/PFA)
フッ素樹脂高圧ニードルバルブL型   フッ素樹脂高圧ニードルバルブI型　＜PFA/PTFE＞

・接続例：フッ素樹脂チューブ(フレヤー接続）等
・接続：シール接続－シール接続
・適用チューブ内、外径：4x6mm～10x12mm
・形状：ストレート、L型
・高圧用(3kgf/cm2)（商品、使用温度、流体等による。）
3e フッ素樹脂高圧ミニニードルバルブ
L型、I型　(PTFE/PFA)
フッ素樹脂 高圧ミニニードルバルブＩ型＜CTFE＞   フッ素樹脂 ミニニードルバルブＬ型＜CTFE＞

・接続例：フッ素樹脂チューブ等
・接続：シール接続－シール接続
・適用チューブ内、外径：1x2mm～3x4mm
・形状：ストレート、L型
・高圧細径チューブ
4e フッ素樹脂ニードルバルブ装置用
水平型(PTFE)		 フッ素樹脂ニードルバルブ装置用水平型 PTFE･左右メスPT

・接続例：コネクター等
・接続：メネジ(Rc)－メネジ(Rc)
・ネジ:Rc(PT)1/4～1/2
・形状：二方
5e PTFEミニニードルバルブ PTFEミニニードルバルブ

・接続例：フッ素樹脂チューブ等
・接続：シール継手－シール継手
・適用チューブ外径：3mm～4mm
・形状：L型
f.フッ素樹脂タケノコ接続タイプバルブ類
1f フッ素樹脂二方、三方ストップコック
（接液部：PTFE、ハンドル：PP)
フッ素樹脂ストップ   フッ素樹脂ストップ

・接続例：軟質チューブ用（シリコン、フッ素ゴム、タイゴン）等
・接続：タケノコ－タケノコ
・適用チューブ内径：4～10mm
・形状：二方、三方
・低コスト,耐圧：約100kPa（商品、使用温度、流体等による。）
2f PFA＆PTFEタケノコ二方
＆三方バルブ
PFA竹の子型二方バルブ   PFA竹の子型3方バルブ
PTFE竹の子型2方バルブ   PTFE竹の子型3方バルブ

・接続例：軟質チューブ等
・接続：タケノコ－タケノコ
・タケノコ外径：6～12mm
・形状：二方、三方
 3f PCTFEタケノコ2方・3方バルブ

・接続例：軟質チューブ等
・接続：タケノコ－タケノコ
・タケノコ外径：φ3mm
・形状：二方、三方
 4f  2方・3方ストップコック(PVDF製)
・接続例：軟質チューブ等
・接続：タケノコ－タケノコ
・タケノコ外径：6～12mm
・形状：二方、三方
g.フッ素樹脂枝出しバルブ類
1g フッ素樹脂二方＆三方コック
フッ素樹脂二方コック(コック（二方）)   フッ素樹脂三方コック(コック（三方）)

・接続例：フッ素樹脂チューブ（圧入）、枝管にネジ切り等
・接続：枝管-枝管
・枝管外径：6～12mm
・形状：二方、三方
※こちらの製品は、現在生産中止品です。（2022年5月31日）
2g PFA圧入用二方＆三方バルブ
PFA二方バルブ   PFA三方バルブ　＜圧入用＞

・接続例：フッ素樹脂チューブ（圧入）、枝管にネジ切り等
・接続：枝管-枝管
・枝管外径：6～12mm
・形状：二方、三方
3g オールフッ素樹脂圧入用
二方、三方、四方バルブ(PTFE)
オールフッ素樹脂二方バルブ　＜圧入用・PTFE＞   オールフッ素樹脂三方バルブ　＜圧入用・PTFE＞   オールフッ素樹脂四方バルブ　＜圧入用・PTFE＞

・接続例：フッ素樹脂チューブ（圧入）等
・接続：枝管-枝管
・枝管外径：6～12mm
・形状：二方、三方、四方
h.フッ素樹脂アダプター、コック、タンクジョイント，チェックバルブ等
1h PFA&PTFE二方
PFA三方バルブ付きアダプター
PFA 二方バルブ付アダプター   PFA 3方バルブ付アダプター   PTFE 2方バルブ接続型アダプター

・接続例：フッ素樹脂チューブ（圧入）等。
・接続：枝管-アダプタ
・枝管外径：6～12mm
・形状：二方、三方
2h PTFEコック＆タンクジョイント
PTFEミニコック   PTFEドレンコック   PTFEタンクジョイント

・接続例：フッ素樹脂チューブ（圧入）等
・接続：枝管、シール継手、オネジ
・適用チューブ外径：6～12mm
・ネジ：R1/4～R1/2
・形状：コック、タンクジョイント
3h フッ素樹脂チェックバルブ
※一部他材質有り
フッ素樹脂ミニチェックバルブ オムニフィット　インラインフィルターホルダー フッ素樹脂チェックバルブ
PTFEチェックバルブ ダイヤフラム式チェックバルブ(PVDF・NY)

・接続例：コネクター、オネジ等。
・接続：メネジ(Rc)－メネジ(Rc)、タケノコ-タケノコ等
・ネジサイズ：商品による
4h フッ素樹脂二方プラグ フッ素樹脂二方プラグ(コック・バルブ)

実験用プラグ。
流路を止めたり、解放したりする。

※こちらの商品は廃番となりました。(2018年9月12日)
i.PP、PVC、PE製等　バルブ類
(タケノコ接続、オネジ＆メネジ接続、枝出し型)
1i PVCボールバルブ
コンパクトボールバルブ三方バルブ
ボールバルブ   コンパクトボールバルブ   三方ボールバルブ（ネジ込み式）

・接続例：パイプ、フランジ等
・接続：ネジ込み、フランジ
・サイズ：15A～50A
2i LABコック／USEコック（PVC)
ホースxホース   オネジxホース

メネジxホース   オネジxオネジ

オネジxメネジ   メネジxメネジ

オネジxエルボ 16mm禁油品(USEコック)   -

・接続例：ホース、アダプター類等
・接続：タケノコ－タケノコ、タケノコーメスネジ、タケノコ－オスネジ
・オネジ－オネジ、メネジ－メネジ、オネジ－メネジ
・適用ホース内径：12～15mm
・形状：二方、コックタイプ
・最高使用圧力：1.0MPa(10kgf/cm2)
（商品、使用温度、流体等による。）
3i PP二方/三方ストップコック
(本体：PP プラグ：TFE)
6460ストップコック   6470三方ストップコック

・接続例：軟質チューブ等。
・接続：タケノコ－タケノコ
・適用チューブ内径：6.35mm～7.94mm
・形状：二方、三方
4i BVシステム
(ガラス入りPP&PVC製）
BVシステム   BVシステム

・接続例：軟質チューブ、アダプター等。
・接続：タケノコ－タケノコ、メネジ-メネジ、オネジ－メネジ
・適用チューブ内径：1/4～1/2インチ
・接続ネジ：NPT1/8～NPT1/4
・形状：二方、三方
・最高使用圧力：0.8MPa
（商品、使用温度、流体等による。）
5i 2方＆3方ストップコック
（PP製）
2方ストップコック(PP製)   3方ストップコック(PP製)
※こちらの商品は中止品となりました。(2021年11月11日)
・接続例：軟質チューブ等
・接続：タケノコータケノコ
・適用チューブ内径：7～9㎜
・形状：二方、三方
・オートクレーブ滅菌（121℃）可能、耐圧：約240kPa
（商品、使用温度、流体等による。）
6i 2方＆3方ストップコック
（ボディ：PP プラグ：HDPE製）		 2方・3方ストップコック

・接続例：軟質チューブ等
・接続：タケノコータケノコ
・適用チューブ内径：6～10㎜
・形状：二方、三方
・耐圧：100kPa（商品、使用温度、流体等による。）
7i new
ボールバルブ（BV600シリーズ）
2WAY・3WAY		 　　

・接続例：軟質チューブ等
・接続：タケノコ・メネジ・オネジ
・適用チューブ内径：6.5～12.7㎜
・メネジ：1/4NPT-3/8NPT
・オネジ：1/4NPT-3/8NPT（2WAY=3/8NPTのみ）
・形状：二方、三方
・最高使用圧力： max.0.87Mpa

8i PP製ボールバルブ
PP製ボールバルブ   PP製ボールバルブ

・接続例：軟質チューブ等
・接続：タケノコータケノコ　メネジ－メネジ
・適用チューブ内径：1/8～1/2インチ
・メネジ：1/8-27NPT
・形状：二方、三方
・耐圧：860kPa（商品、使用温度、流体等による。）
9i PP二方/三方活栓
PP二方活栓   PP三方活栓

・接続例：軟質チューブ等、枝管にネジ切り
・接続：枝管-枝管
・枝管外径：8～20mm
・形状：二方、三方
10i PE二方/三方活栓
PE二方活栓   PE三方活栓
※こちらの商品は中止品となりました。(2022年5月19日)
・接続例：軟質チューブ、枝管にネジ切り等。
・接続：枝管-枝管
・枝管外径：6～15mm
・形状：二方、三方
11i PP製隔壁ニードルバルブ  PP製隔壁ニードルバルブ

・接続例：シリコン・フッ素ゴム・タイゴンなど軟質チューブ用
・適用チューブ内径：4～12mm、1/8"～1/2"
・形状：二方

12i 樹脂バルブ・ニードルバルブ
―
13i UPバルブ  UPバルブ

・接続例：高圧利用をしない金属、フッ素製品などからの交換や、プラスチック継手「Zユニオン」を利用するラインに
・適用チューブ外径：φ6チューブ
・接続ネジ径：M11
j.PP、PVC、PE製等ピンチバルブコック類
1j フローライトピンチバルブ
（POM製）		 フローライトピンチバルブ

・適用チューブ内径：4～12.7mm
・流体に接することなく流量を制御するピンチバルブです。
2j PPコック/ドラムタップ
(PP&PE製）
PPコック PP製   ポリコック PE製

・接続：ホース、ネジ等
・ネジサイズ：3/8”～1"
・ホース径：内径12～15mm(03-351のみ）
3j 大型ピンチバルブ 大型ピンチバルブ

・適用チューブ外径：9～33mm
・設置済みチューブラインに後からでも着脱できるように片側が開きます。
4j ダンパーバルブ

・50φから200φの各タイプご用意
・グレー色（DVG）、透明色（DVT)、アイボリー（DVI）、ダークブルー（DVDG)の4色
