オールPTFE2方、3方、4方バルブ（接続型）

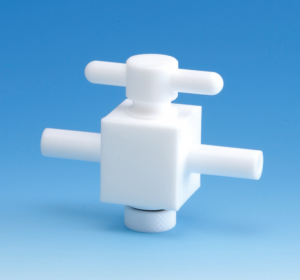

オールPTFE2方バルブ(接続型) 612

■ 特長
● オールPTFE製で本体を切削加工した製品で、枝管にチューブを圧入してご使用下さい。

型式 枝管外径
(mm)		 プラグ
($)		 オリフィス径
(mm)
612-2007-01 6φ 13.5 3.0φ
612-2007-02 8φ 16 4.0φ
612-2007-03 10φ 18 5.0φ
612-2007-04 12φ 20 6.0φ


型式
612-2007		 A B C D E
-01 73 23 26 23 25
-02 75 25 30 23 28
-03 78 28 33 27 30
-04 80 30 36.5 30.5 35
単位：mm

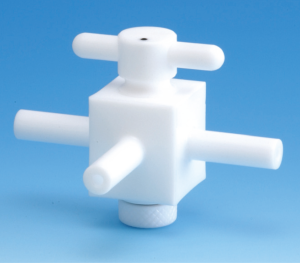

オールPTFE3方バルブ(接続型) 612

■ 特長
● オールPTFE 3方バルブはボディが切削加工品で、枝管にチューブを圧入してご使用下さい。
● 高圧の場合は、チューブ外周にバンドを掛けて下さい。

型式 枝管外径
(mm)		 プラグ
($)		 オリフィス径
(mm)
612-2008-01 6φ 13.5 2.5φ
612-2008-02 8φ 16 3.0φ
612-2008-03 10φ 18 3.5φ
612-2008-04 12φ 20 4.0φ

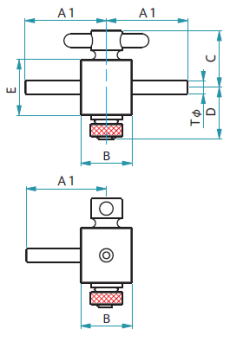

型式
612-2008		 A1 B C D E
-01 36.5 23 26 23 25
-02 37.5 25 30 23 28
-03 39 28 33 27 30
-04 40 30 36.5 30.5 35
単位：mm

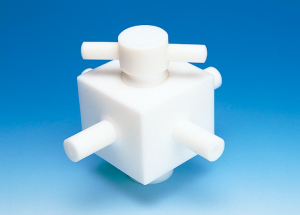

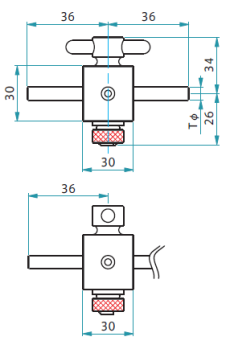

オールPTFE4方バルブ（接続型） 612

■ 特長
● ４方バルブ圧入用はボディプラグも大きく製作されています。
● 枝管にフッ素樹脂チューブを圧入して使用します。
● オリフィスは )(型になります。

型式 枝管外径
(mm)		 プラグ
($)		 オリフィス径
(mm)
612-2011-01 6φ 18 3.0φ
612-2011-02 8φ 18 3.0φ
612-2011-03 10φ 18 3.0φ
