特長 |
| ● |
耐蝕性、耐久性に優れたPVC製です。 |
| ● |
本体形状は、八角形でスパナなどで配管が容易です。 |
| ■ |
使用用途 |
| ● |
＜LBAコック＞
工場、農業関係のエアー配管、研究室、実験室のモニタリング、サンプリングコントロール用としてご使用できます。 |
| ● |
＜USEコック＞
容器からの液体の取り出しに便利です。 |
| ■ |
最高使用圧力 |
|
1.0MPa(10kgf/cm2) |
|
|

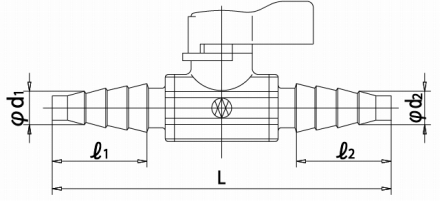

| ホースxホース |
106 |
|
|
| 型式 |
- |
接続x適合ネジ
(インチ) |
寸法 |
d1
(mm)
|
d2
(mm) |
l1
(mm) |
l2
(mm) |
L
(mm) |
| 03-261-01 |
LAB-1 |
ホースxホース |
10 |
10 |
30.5 |
30.5 |
111 |
|
|

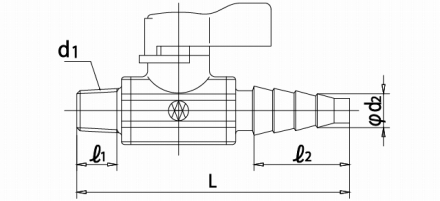

| オネジxホース |
106 |
|
|
| 型式 |
- |
接続x適合ネジ
(インチ) |
寸法 |
d1
(インチ) |
d2
(mm) |
l1
(mm) |
l2
(mm) |
L
(mm) |
| 03-261-02 |
LAB-2 |
オネジ1/4xホース |
R1/4 |
10 |
13 |
30.5 |
88.5 |
| 03-261-03 |
LAB-3 |
オネジ1/2xホース |
R1/2 |
10 |
15 |
30.5 |
91 |
|
|

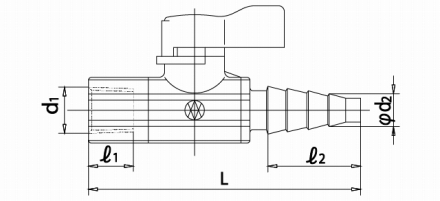

| メネジxホース |
106 |
|
|
| 型式 |
- |
接続x適合ネジ
(インチ) |
寸法 |
d1
(インチ) |
d2
(mm) |
l1
(mm) |
l2
(mm) |
L
(mm) |
| 03-261-04 |
LAB-4 |
メネジ1/4xホース |
Rc1/4 |
10 |
15 |
30.5 |
91 |
| 03-261-05 |
LAB-5 |
メネジ3/8xホース |
Rc3/8 |
10 |
15 |
30.5 |
91 |
|
|

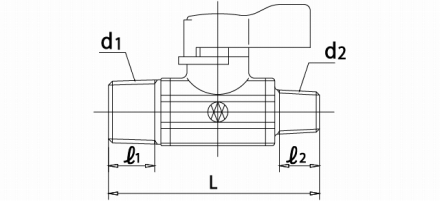

| オネジxオネジ |
106 |
|
|
| 型式 |
- |
接続x適合ネジ
(インチ) |
寸法 |
d1
(インチ) |
d2
(インチ) |
l1
(mm) |
l2
(mm) |
L
(mm) |
| 03-261-10 |
LAB-10 |
オネジ1/4xオネジ1/4 |
R1/4 |
R1/4 |
13 |
13 |
66 |
| 03-261-11 |
LAB-11 |
オネジ1/4xオネジ1/2 |
R1/2 |
R1/4 |
15 |
13 |
68.5 |
| 03-261-12 |
LAB-12 |
オネジ1/2xオネジ1/2 |
R1/2 |
R1/2 |
15 |
15 |
71 |
|
|

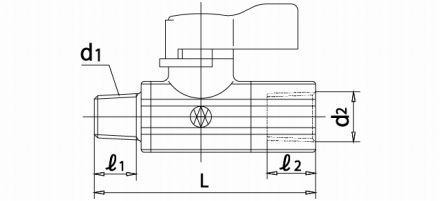

| オネジxメネジ |
106 |
|
|
| 型式 |
- |
接続x適合ネジ
(インチ) |
寸法 |
d1
(インチ) |
d2
(インチ) |
l1
(mm) |
l2
(mm) |
L
(mm) |
| 03-261-06 |
LAB-6 |
オネジ1/4xメネジ1/4 |
R1/4 |
Rc 1/4 |
13 |
15 |
68.5 |
| 03-261-07 |
LAB-7 |
オネジ1/4xメネジ3/8 |
R1/4 |
Rc 3/8 |
13 |
15 |
68.5 |
| 03-261-08 |
LAB-8 |
オネジ1/2xメネジ1/4 |
R1/2 |
Rc 1/4 |
15 |
15 |
71 |
| 03-261-09 |
LAB-9 |
オネジ1/2xメネジ3/8 |
R1/2 |
Rc 3/8 |
15 |
15 |
71 |
|
|

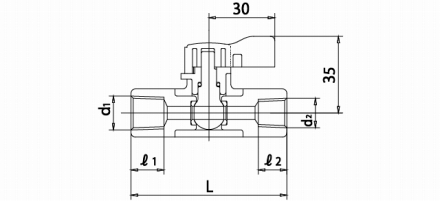

| メネジxメネジ |
106 |
|
|
| 型式 |
|
接続x適合ネジ
(インチ) |
寸法 |
d1
(インチ) |
d2
(インチ) |
l1
(mm) |
l2
(mm) |
L
(mm) |
| 03-261-13 |
LAB-13 |
メネジ1/4xメネジ1/4 |
Rc 1/4 |
Rc 1/4 |
15 |
15 |
71 |
| 03-261-14 |
LAB-14 |
メネジ1/4xメネジ3/8 |
Rc 3/8 |
Rc 1/4 |
15 |
15 |
71 |
| 03-261-15 |
LAB-15 |
メネジ3/8xメネジ3/8 |
Rc 3/8 |
Rc 3/8 |
15 |
15 |
71 |
|
|
| オネジxエルボ16mm禁油品(USEコック) |
106 |
|
|
| 型式 |
- |
接続x適合ネジ
(インチ) |
| 03-262-01 |
USE |
オネジPT1/2xエルボ16mm |
|
|
