PTFEニードルバルブL型、I型

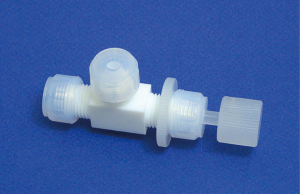

PTFEニードルバルブL型 612


特長
ニードルバルブL型は、ハンドルの調整により流量調整ができます。

仕様方法
接続はフッ素樹脂チューブを接続口内径に差込みナットを締めつけ固定します。

型式 適用チューブ外径
(mm)
オリフィス径
(mm)
612-2025-11
612-2025-12
612-2025-13 10φ
612-2025-14 12φ

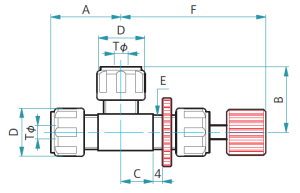

型式
612-2025
A B C D E F
-11 29 27 14 21 15 63
-12 29 27 14 21 15 63
-13 29 29 14 25.5 18 68
-14 32.5 33 15.5 28 20 68
単位:mm

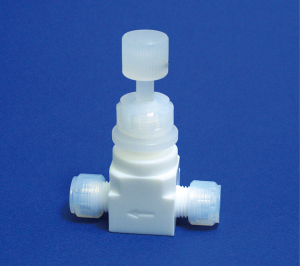

PTFEニードルバルブI型 612

特長
ニードルバルブT型は、フッ素樹脂チューブ等の接続型でソロバン型シールで一般品と同じ方式にできています。
ソロバン型シールの使用圧力は常温でガラス、ステンレス管の場合は、0.1MPa以下、フッ素樹種チューブで0.2MPa以下になります。

型式 適用チューブ外径
(mm)
オリフィス径
(mm)
612-2026-01
612-2026-02
612-2026-03 10φ
612-2026-04 12φ

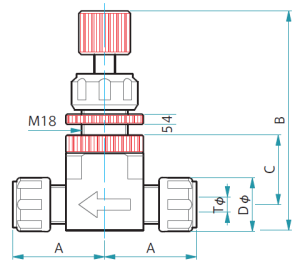

型式
612-2026
A B C D
-01 34 80 27 21
-02 34 80 27 21
-03 34 80 27 25.5
-04 37 81 28 28
単位:mm
