PTFEダイヤフラムバルブメスRc型&PTFEダイヤフラムバルブ

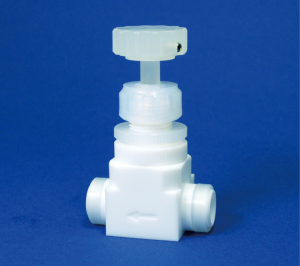

PTFEダイヤフラムバルブメスRc型 612


特長
ダイヤフラムバルブメスRc型はダイヤフラム弁が入っておりダイヤフラム、締付シール、スピンドルシールの三重シールになっています。各種装置、機器等にご使用下さい。パネル取付け穴は1mm位大きくあけて下さい。

型式 接続ネジ パネル取付孔
(mm)
612-2031-01 Rc1/4 18φ
612-2031-02 Rc3/8
612-2031-03 Rc1/2 24φ


型式
612-2031
A B C E
-01 26 75 28.5 18
-02 28 76.5 30 18
-03 34 102 44 24
単位:mm

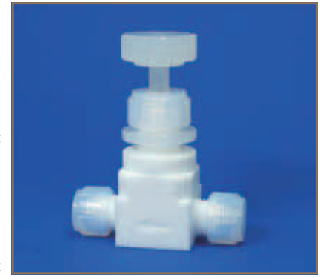

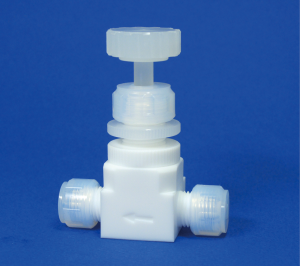

PTFEダイヤフラムバルブ 612


特長
ダイヤフラムバルブはダイヤフラム弁が入っており、ダイヤフラム、締付シール、スピンドルシールの三重シールになっております。

型式 適用チューブ外径
(mm)
オリフィス径
(mm)
パネル取付孔
(mm)
612-2032-01 18φ
612-2032-02
612-2032-03 10φ
612-2032-04 12φ

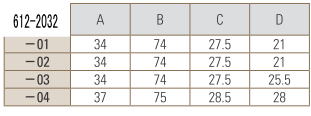

型式
612-2032
A B C D
-01 34 74 27.5 21
-02 34 74 27.5 21
-03 34 74 27.5 25.5
-04 37 75 28.5 28
単位:mm


140531/12-1/35-1
