フッ素樹脂トグルバルブ(PTFE)

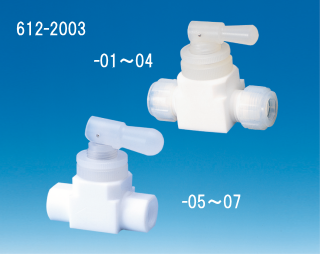

PTFE トグルバルブI型 612

■ 特長
● トグルバルブは、ワンタッチ式に弁が開閉します。
ハンドルを立てると開き、倒すと閉じます。
● 接続は、PTFE製のそろばん型シール（-01〜04）とRcメスネジ（-05〜07）になります。

耐圧は常温（25℃）でフッ素樹脂チューブ接続時0.2MPa以下です。

型式 適用チューブ外径
(mm)		 オリフィス径
(mm)
612-2003-01 6φ 4φ
612-2003-02 8φ 5φ
612-2003-03 10φ 5φ
612-2003-04 12φ 5φ

メスRcネジ型
型式 適用チューブ外径
(mm)		 オリフィス径
(mm)
612-2003-05 Rc1/4 6φ
612-2003-06 Rc3/8 8φ
612-2003-07 Rc1/2 10φ

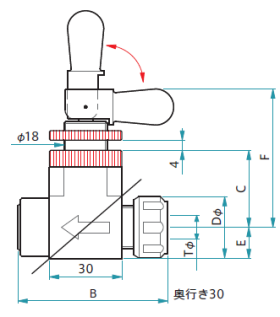

型式
612-2003		 B C D E F
-01 68 26 21 10 49.5
-02 68 26 21 10 49.5
-03 68 26 25.5 10 49.5
-04 74 27 28 11 50.5
-05 54 30.5 20 11 55.5
-06 56 32.5 25 13 57.5
-07 64 35.5 30 16 60.5
単位：mm

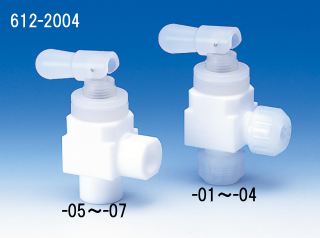

PTFE トグルバルブアングル型 612

■ 特長
● トグルバルブアングル型は、ワンタッチ式に弁が開閉します。
ハンドルを立てると開き、倒すと閉じます。
● 接続は、PTFE製のそろばん型シール（-01〜04）とRcメスネジ（-05〜07）になります。

耐圧は常温（25℃）でフッ素樹脂チューブ接続時0.2MPa以下です。

型式 適用チューブ外径
(mm)		 オリフィス径
(mm)
612-2004-01 6φ 4φ
612-2004-02 8φ 5φ
612-2004-03 10φ 5φ
612-2004-04 12φ 5φ

メスRcネジ型
型式 適用チューブ外径
(mm)		 オリフィス径
(mm)
612-2004-05 Rc1/4 6φ
612-2004-06 Rc3/8 8φ
612-2004-07 Rc1/2 10φ

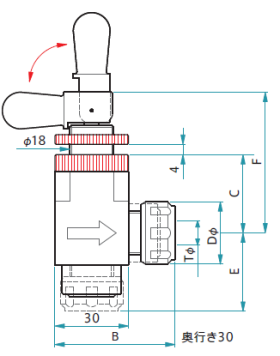

型式
612-2004		 B C D E F
-01 49 26 21 29 49.5
-02 49 26 21 29 49.5
-03 49 26 25.5 29 49.5
-04 52 27 28 33 50.5
-05 42 30.5 20 23 55.5
-06 43 32.5 25 26 57.5
-07 47 35.5 30 33 60.5
単位：mm
