PTFE高圧ニードルバルブL型、I型

PTFE高圧ニードルバルブL型 612


■ 特長
● ニードル式で流量調整ができ、耐圧は0.3MPa以下、接続は、フッ素樹脂チューブのPTFEかPFAをフレアー式で接続します。


型式 適用チューブ外径
(mm)		 使用チューブ内外径
(mm)		 オリフィス径
(mm)
612-2027-01 6φ 4φ×6φ 4φ
612-2027-02 8φ 6φ×8φ 4φ
612-2027-03 10φ 8φ×10φ 5φ
612-2027-04 12φ 10φ×12φ 5φ

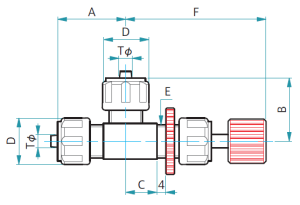

型式
612-2027		 A B C D E F
-01 29 29 14 21 15 63
-02 29 29 14 21 15 63
-03 29 32 14 25.5 18 68
-04 32.5 36 15.5 28 20 68
単位：mm

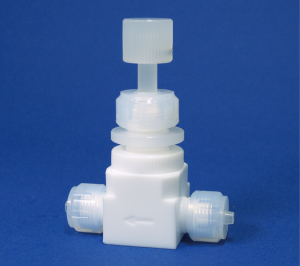

PTFE高圧ニードルバルブI型 612

■ 特長
● ニードル式で流量調整ができ、耐圧は0.3MPa以下、接続は、フッ素樹脂チューブPTFEかPFAをフレアー式に固定します。

型式 適用チューブ外径
(mm)		 使用チューブ内外径
(mm)		 オリフィス径
(mm)
612-2028-01 6φ 4φ×6φ 4φ
612-2028-02 8φ 6φ×8φ 4φ
612-2028-03 10φ 8φ×10φ 5φ
612-2028-04 12φ 10φ×12φ 5φ

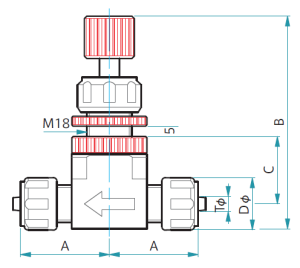

型式
612-2028		 A B C D
-01 40 80 27 21
-02 40 80 27 21
-03 40 80 27 25.5
-04 43 81 28 28
単位：mm
