PTFE2方/3方ボールバルブ装置用(接続型)

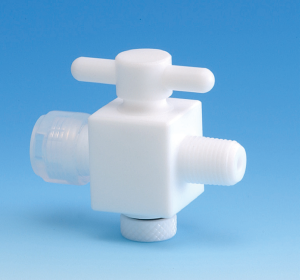

PTFE2方バルブ装置用（接続型） 612

■ 特長
● PTFE 2方コック装置用は、一方にフッ素樹脂チューブ等が接続できます。もう一方は、テーパーネジでボトルや円筒容器の蓋にネジ切りして接続します。

型式 適用チューブ外径
(mm)		 接続ねじ
612-2013-01 6φ R1/4
612-2013-02 8φ R1/4
612-2013-03 10φ R1/4
612-2013-04 10φ R3/8
612-2013-05 12φ R3/8

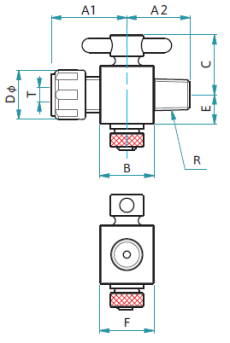

型式
612-2013		 A1 A2 B C D E F
-01 30.5 27.5 23 26 21 23 23
-02 31.5 28.5 25 30 21 23 25
-03 33 30 28 33 25.5 27 28
-04 33 32 28 33 25.5 27 28
-05 37 33 30 36.5 28 30.5 30
単位：mm

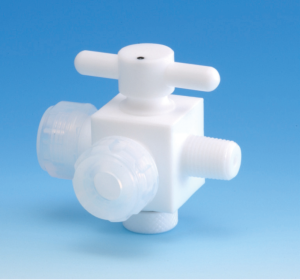

PTFE3方バルブ装置用（接続型） 612


■ 特長
● 3方コック装置用は二方がフッ素樹脂チューブ等を接続でき、もう一方は、テーパーネジでPTFEボトルや円筒容器の蓋にRcネジを切り接続します。

型式 適用チューブ外径
(mm)		 接続ねじ
612-2014-01 6φ R1/4
612-2014-02 8φ R1/4
612-2014-03 10φ R1/4
612-2014-04 10φ R3/8
612-2014-05 12φ R3/8

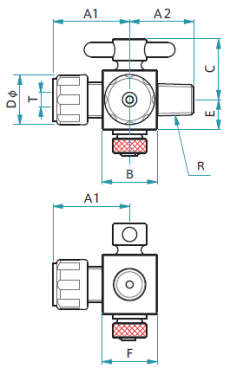

型式
612-2014		 A1 A2 B C D E F
-01 30.5 27.5 23 26 21 23 23
-02 31.5 28.5 25 30 21 23 25
-03 33 30 28 33 25.5 27 28
-04 33 32 28 33 25.5 27 28
-05 37 33 30 36.5 28 30.5 30
単位：mm



140530/8-3/9-1
