PTFEバルブ2方圧入型&異径サイズ接続バルブ(PTFE)
PTFE二方バルブ両オスタイプ圧入型 612
RoHS対応品

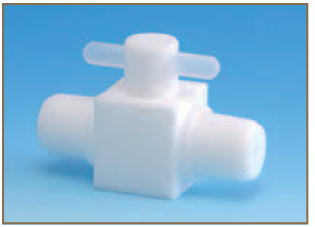

PTFE二方バルブ両オスタイプ圧入型  PTFE二方バルブ両オスタイプ圧入型寸法図
PTFE二方バルブ両オスタイプ圧入型寸法表

特長
左右がテーパーオスネジになっております。

使用圧力:0.3MPa 以下
型式 接続ネジ オリフィス径
(mm)
612-2211-01 R1/4 3
612-2211-02 R3/8 3
612-2211-03 R1/2 4
PTFE二方バルブ異径圧入型 612
RoHS対応品

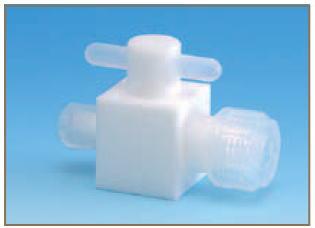

PTFE二方バルブ異径圧入型
PTFE二方バルブ異径圧入型寸法図

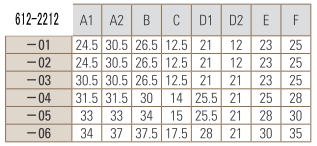

PTFE二方バルブ異径圧入型寸法表

特長
一方が大きいチューブ、一方が小さいチューブの接続です。
シールはソロバン型になります。
インチサイズも製作いたします。

使用圧力:0.3MPa 以下

型式 適用チューブ外径 オリフィス径
(mm)
612-2212-01 3x6 2
612-2212-02 3x8 2
612-2212-03 6x8 3
612-2212-04 6x10 4
612-2212-05 8x10 5
612-2212-06 8x12 6
PTFE三方バルブ異径圧入型 612
RoHS対応品

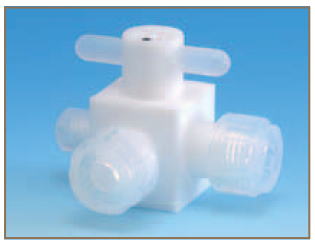

PTFE三方バルブ異径圧入型 PTFE三方バルブ異径圧入型寸法図

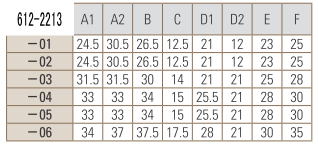

PTFE三方バルブ異径圧入型寸法表

特長
二方が大きいチューブ、一方が小さいチューブの接続です。
シールはソロバン型になります。
インチサイズも製作いたします。

使用圧力:0.3MPa 以下

型式 適用チューブ外径 オリフィス径
(mm)
612-2213-01 3x6x6 2.5
612-2213-02 3x8x8 3
612-2213-03 6x8x8 3
612-2213-04 6x10x10 3.5
612-2213-05 8x10x10 3.5
612-2213-06 8x12x12 4

140530/34-1/34-2/34-3
