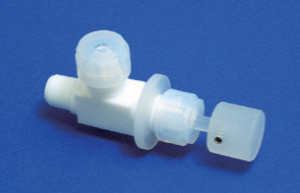

PTFEオスニードルバルブ装置用L型

PTFEオスニードルバルブ装置用L型 612

■ 特長
● ニードルバルブ装置用L型は、片方はチューブ接続で、もう一方はテーパーオスネジになります。

型式 適用チューブ外径
(mm)		 接続ネジ  オリフィス径
(mm)
612-2029-01 6φ PT1/4 4φ
612-2029-02 8φ
612-2029-03 10φ PT3/8 6φ
612-2029-04 12φ

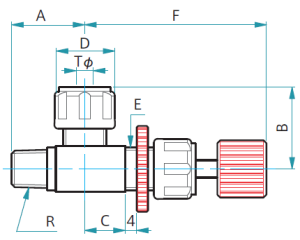

型式
612-2029		 A B C D E F
-01 25 27 14 21 15 63
-02 25 27 14 21 15 63
-03 26 29 14 25.5 18 68
-04 26 33 15.5 28 20 68
単位：mm

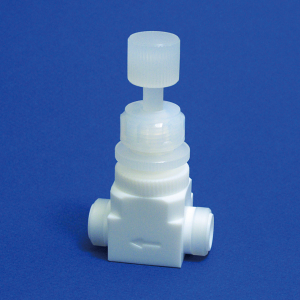

PTFEメスニードルバルブ装置用水平型

PTFEメスニードルバルブ装置用水平型
 612


■ 特長
● ニードルバルブ装置用水平型は、弊社独自設計の製品です。左右の接続部はテーパーメスネジになっています。
● 耐圧：0.3MPa以下になります。

型式 接続ネジ オリフィス径
(mm)
612-2030-01 Rc1/4 4φ
612-2030-02 Rc3/8 6φ
612-2030-03 Rc1/2 7φ


型式
612-2030		 A B C E
-01 25 80 27 18
-02 26 82.5 29.5 18
-03 34 93.5 37 24
単位：mm
