オールPTFE2方、3方、4方バルブ(接続型)

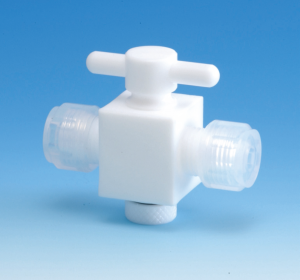

オールPTFE2方バルブ(接続型) 612


■ 特長
● 2方バルブ接続用はPTFE、PFA、FEP、チューブ用です。


* インチサイズの製品も製作致します。
● ステンレス、ガラス管等の接続はO-リング方式の接続ナット式になります。（特注品：スリーシール式 参照）

型式 適用チューブ外径
(mm)		 プラグ
($)		 オリフィス径
(mm)
612-2009-01 6φ 13.5 3.0φ
612-2009-02 8φ 16 4.0φ
612-2009-03 10φ 18 5.0φ
612-2009-04 12φ 20 6.0φ

型式
612-2009		 A1 B C D E F
-01 30.5 23 26 21 23 25
-02 31.5 25 30 21 23 28
-03 33 28 33 25.5 27 30
-04 37 30 36.5 28 30.5 35
単位：mm

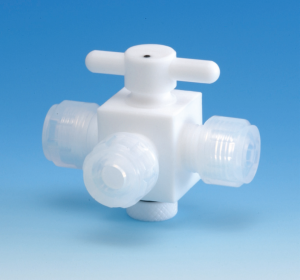

オールPTFE3方バルブ(接続型) 612


■ 特長
● 3方バルブ接続用はPTFE、PFA、FEP、チューブ用です。


* インチサイズの製品も製作致します。
型式 適用チューブ外径
(mm)		 プラグ
($)		 オリフィス径
(mm)
612-2010-01 6φ 13.5 2.0φ
612-2010-02 8φ 16 3.0φ
612-2010-03 10φ 18 3.5φ
612-2010-04 12φ 20 4.0φ

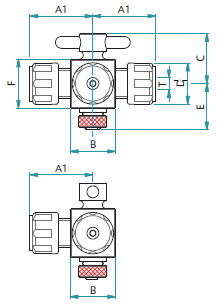

型式
612-2010		 A1 B C D E F
-01 30.5 23 26 21 23 25
-02 31.5 25 30 21 23 28
-03 33 28 33 25.5 27 30
-04 37 30 36.5 28 30.5 35
単位：mm



140530/3-1/3-3
