製品詳細
型式 : RS-04H～RS-13S
リモコン用RS(遠隔操作用フレキシブルシャフト）
F801
リモコン用ＲＳは、遠隔操作用です。低速（100rpm以下）であれば左右両回転で使用できます。標準以外の形状・寸法のものも製作可能です。
- 業界・用途
-
- 工具(ドリル・バーナー)・攪拌機・配管洗浄機
遠隔操作部のトルク伝達等
- タイプ
- トルク伝達タイプ

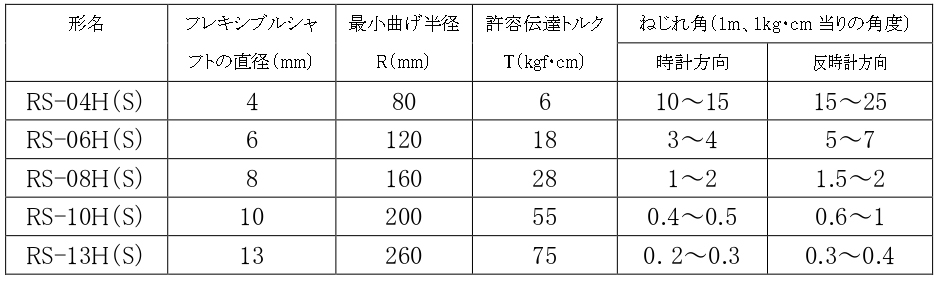

標準仕様

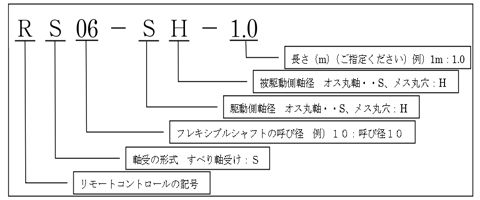

型式表示

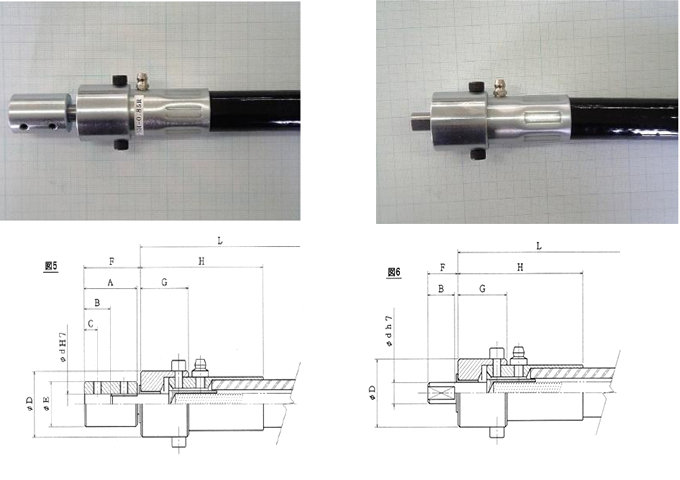

コネクター寸法
規格表
| 型式 | 最高回転数 rpm |
寸法mm | 形状 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | A | B | C | D | E | F | G | H | |||
| RS-04H | 3900 | 4 | 16 | 8 | 4 | 16 | 12 | 18 | 17 | 38 | 図5 |
| RS-06H | 2600 | 6 | 20 | 10 | 5 | 22 | 15 | 22 | 21 | 51 | |
| RS-08H | 1900 | 8 | 28 | 14 | 7 | 28 | 20 | 30 | 26 | 62 | |
| RS-10H | 1500 | 10 | 32 | 16 | 8 | 32 | 22 | 34 | 29 | 74 | |
| RS-13H | 1300 | 12 | 40 | 20 | 10 | 35 | 25 | 43 | 36 | 94 | |
| RS-04S | 3900 | 4 | – | 8 | – | 16 | – | 10 | 17 | 38 | 図6 |
| RS-06S | 2600 | 6 | – | 10 | – | 22 | – | 12 | 21 | 51 | |
| RS-08S | 1900 | 8 | – | 14 | – | 28 | – | 16 | 26 | 62 | |
| RS-10S | 1500 | 10 | – | 16 | – | 32 | – | 18 | 29 | 74 | |
| RS-13S | 1300 | 12 | – | 20 | – | 35 | – | 23 | 36 | 94 | |
- 長さL寸法は設計上の最適寸法をご指定ください。
- 軸端寸法などが標準外のものも製作可能です。
- 呼び径10．13の各形式はグリースニップル付です。
- このシリーズのフレキシブルシャフトはねじれ角の少ない処理をしています。
- 呼び径13以上も製作可能です。
比較表
| 型式 | RS-04H～RS-13S | FS-1.0～FSC-30 | HFS-0.4x1.3～HFS-7.0x13.3 | HGC-T-1～HGC-T-3 | PB-04H～PB-13S PS-04H～PS-13S | TLS-04～TLS-13 |
|---|---|---|---|---|---|---|
| 製品名称 | リモコン用RS(遠隔操作用フレキシブルシャフト） | フレキシブルシャフト | 中空フレキシブルシャフト | トルクコイル | 高速・中速回転用 PB(高速)・PS(中速) 汎用型フレキシブルシャフト | フレキジョイントTLS(短軸間距離伝達用フレキシブルシャフト) |
| 製品 |  |  |  |  |  |  |
| 材質 | ピアノ線・硬鋼線・SUS304 | ピアノ線・硬鋼線・SUS304 | SUS304・SUS316・SUS301 | |||
| RoHS2 | 対応品 | 対応品 | ||||
| 特長 | リモコン用ＲＳは、遠隔操作用です。低速（100rpm以下）であれば左右両回転で使用できます。標準以外の形状・寸法のものも製作可能です。 | 回転伝達用、硬鋼線またはピアノ線あるいはSUS線を図のように内側に細い線を、外側に太い線を順に逆方向に密着巻きし、柔軟性と強度を持ちトルクを伝達します | 中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。 | 最少径で内径0.24×外径0.55～の超極細トルクチューブです。 | 汎用フレキシブルシャフトは機器間の芯出しが不要。 | フレキジョイントＴＬＳは軸間距離が短い伝達用にご使用頂けます。 |
| 業界・用途 | 工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工作機械・ロボット、医療、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工作機械・ロボット、医療、内視鏡・カテーテル、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 医療、内視鏡・カテーテル | 工作機械・ロボット、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工具(ドリル・バーナー)・攪拌機・配管洗浄機 |
| サイズ | 内径1.0～ | 内径0.4ｍｍ～ | 内径0.24ｍｍ～ | |||
