製品詳細

型式 : FS-1.0~FSC-30

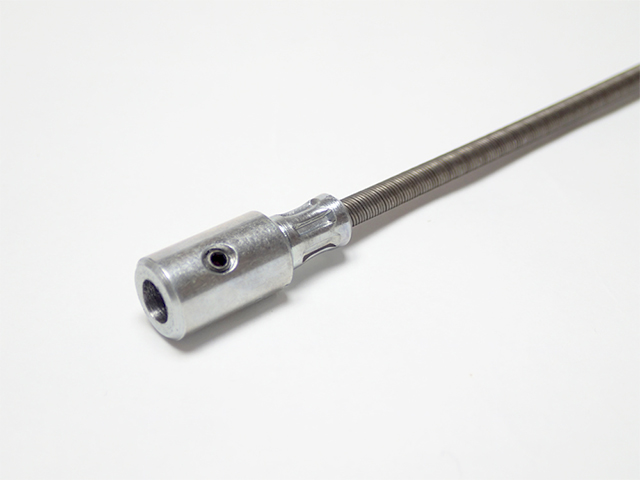

フレキシブルシャフト

F240

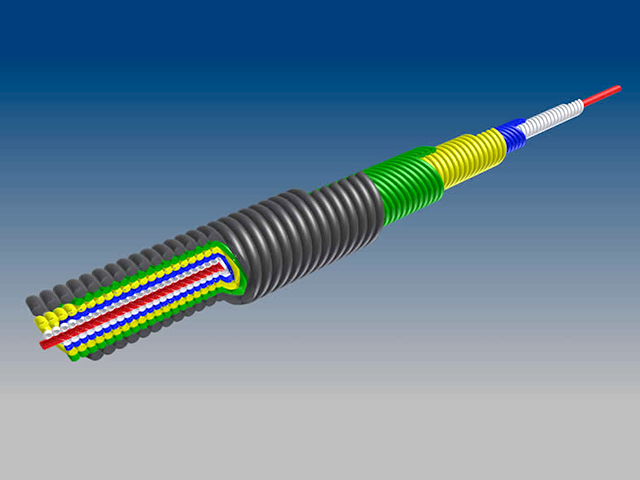

回転伝達用、硬鋼線またはピアノ線あるいはSUS線を図のように内側に細い線を、外側に太い線を順に逆方向に密着巻きし、柔軟性と強度を持ちトルクを伝達します。シャフトを切断しても無反発処理により巻き解れません。
受注生産品です。

業界・用途
  • 工作機械・ロボット
  • 医療
  • 工具(ドリル・バーナー)・攪拌機・配管洗浄機

◎外科手術用ドリルを始め各種フレキシブル電動工具の回転伝達部等

タイプ
トルク伝達タイプ 回転伝達用、硬鋼線またはピアノ線あるいはSUS線を内側に細い線を、外側に太い線を順に逆方向に密着巻きし、柔軟性と強度を持ちトルクを伝達します。
材質
ピアノ線・硬鋼線・SUS304
サイズ(mm)
内径1.0~
RoHS2
対応品

お問い合わせ方法

ご希望の型式、回転方向、長さ、材質をご指定ください。
例:FS-4 L=500mm 右回転 硬鋼線 等
※線径、巻層、持ち数等を指定した特注品も製作可能です。お問い合わせ下さい。



規格表
型式 シャフト外径 最小曲半径 重量
mm mm kg/m
FS-1.0 1.0
FS-1.7 1.7
FS-2.0 2.0
FS-3 3 50 0.044
FS-4 4 60 0.078
FS-5 5 60 0.123
FS-6 6 100 0.168
FS-8 8 130 0.329
FS-10 10 150 0.48
FS-13 13 180 0.83
FS-15 15 250 1.08

注:最大外径30ぐらいまで製作可。
注1:数値は参考値です。

比較表
型式FS-1.0~FSC-30HFS-0.4x1.3~HFS-7.0x13.3HGC-T-1~HGC-T-3LBC-14-0.9X1.0~WLB-29RS-04H~RS-13S
製品名称フレキシブルシャフト中空フレキシブルシャフトトルクコイルフレキシブルシャフト保護管リモコン用RS(遠隔操作用フレキシブルシャフト)
製品
材質ピアノ線・硬鋼線・SUS304ピアノ線・硬鋼線・SUS304SUS304・SUS316・SUS301
RoHS2対応品対応品
特長回転伝達用、硬鋼線またはピアノ線あるいはSUS線を図のように内側に細い線を、外側に太い線を順に逆方向に密着巻きし、柔軟性と強度を持ちトルクを伝達します中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。最少径で内径0.24×外径0.55~の超極細トルクチューブです。フレキシブルシャフトを長尺(約300mm以上)で使用しますと、ねじれ、うねりが発生し、伝達トルクが低下し、破断トルクも低下します。それを防ぐ為に、この保護管が重要な役割を果たします。リモコン用RSは、遠隔操作用です。低速(100rpm以下)であれば左右両回転で使用できます。標準以外の形状・寸法のものも製作可能です。
業界・用途工作機械・ロボット、医療、工具(ドリル・バーナー)・攪拌機・配管洗浄機工作機械・ロボット、医療、内視鏡・カテーテル、工具(ドリル・バーナー)・攪拌機・配管洗浄機医療、内視鏡・カテーテル工具(ドリル・バーナー)・攪拌機・配管洗浄機工具(ドリル・バーナー)・攪拌機・配管洗浄機
サイズ内径1.0~内径0.4mm~内径0.24mm~内径8.5mm~
