製品詳細
型式 : HFS-0.4x1.3～HFS-7.0x13.3

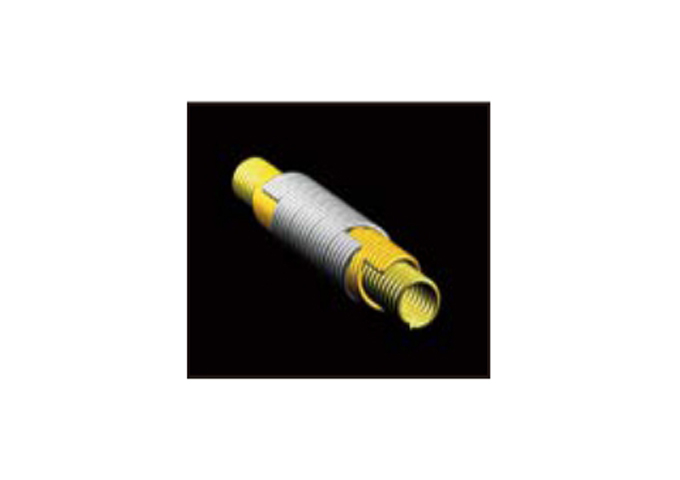

中空フレキシブルシャフト
F587
中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。
内径φ0.4より製作可能。
- 業界・用途
-
- 工作機械・ロボット
- 医療
- 内視鏡・カテーテル
- 工具(ドリル・バーナー)・攪拌機・配管洗浄機
医療用途・工業内視鏡のワイヤーアウターガイド
- タイプ
- トルク伝達タイプ
- 材質
- ピアノ線・硬鋼線・SUS304
- サイズ(mm)
- 内径0.4ｍｍ～
- RoHS2
- 対応品
お問合せ方法
ご要望の内、外径、材質、回転方向、持ち数、１本長さ、本数をお知らせ下さい。
例：内径：0.7mm 外径：1.5mm SUS304、持ち数：5本、回転方向：右、1本長：1m 本数：30本
※線径を1層、1層細かく指定してのご依頼も可能です。
標準部材径(mm)
| SUS鋼線 | φ0.12、0.15、0.18、0.2 |
| 硬鋼線及びSUS鋼線 | φ0.3、0.35、0.4、 0.5、 0.6、 0.7、 0.8、 1.0 1.2、 1.4、 1.6、 1.8、 2.0、 2.3、 2.6、 3.2 |
規格表
| 型式 | 内径 (mm) |
外径 (mm) |
持ち数 (本) |
材質 | 回転方向 |
|---|---|---|---|---|---|
| mm | mm | 本 | |||
| HFS-0.4×1.3 | 0.4 | 1.3 | 5 | 硬鋼線、ピアノ線、SUS304 よりお選び下さい。 |
右、左、左右両用 よりお選びください。 |
| HFS-0.5×2.0 | 0.5 | 2 | 5 | ||
| HFS-0.85×1.5 | 0.85 | 1.5 | 5 | ||
| HFS-1.0×3.0 | 1 | 3 | 5 | ||
| HFS-1.2×3.0 | 1.2 | 3 | 5 | ||
| HFS-1.5×5.0 | 1.5 | 5 | 5 | ||
| HFS-1.8×5.0 | 1.8 | 5 | 5 | ||
| HFS-2.0×4.0 | 2 | 4 | 5 | ||
| HFS-2.3×4.8 | 2.3 | 4.8 | 5 | ||
| HFS-2.5×5.0 | 2.5 | 5 | 5 | ||
| HFS-3.0×5.5 | 3 | 5.5 | 5 | ||
| HFS-4.0×6.6 | 4 | 6.6 | 5 | ||
| HFS-5.0×7.8 | 5 | 7.8 | 5 | ||
| HFS-6.0×9.2 | 6 | 9.2 | 5 | ||
| HFS-7.0×13.3 | 7 | 13.3 | 5 |
※製作可能最大内径：～30mm位まで
下記以外にもカスタムサイズで製作可能です、お問い合わせくださ
比較表
| 型式 | HFS-0.4x1.3～HFS-7.0x13.3 | FS-1.0～FSC-30 | HGC-T-1～HGC-T-3 |
|---|---|---|---|
| 製品名称 | 中空フレキシブルシャフト | フレキシブルシャフト | トルクコイル |
| 製品 |  |  |  |
| 材質 | ピアノ線・硬鋼線・SUS304 | ピアノ線・硬鋼線・SUS304 | SUS304・SUS316・SUS301 |
| RoHS2 | 対応品 | 対応品 | |
| 特長 | 中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。 | 回転伝達用、硬鋼線またはピアノ線あるいはSUS線を図のように内側に細い線を、外側に太い線を順に逆方向に密着巻きし、柔軟性と強度を持ちトルクを伝達します | 最少径で内径0.24×外径0.55～の超極細トルクチューブです。 |
| 業界・用途 | 工作機械・ロボット、医療、内視鏡・カテーテル、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工作機械・ロボット、医療、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 医療、内視鏡・カテーテル |
| サイズ | 内径0.4ｍｍ～ | 内径1.0～ | 内径0.24ｍｍ～ |
