製品詳細
型式 : HGC-T-1～HGC-T-3
トルクコイル
F734
株式会社ハギテックでは、極細～の精密なトルクコイルがご提供可能です。

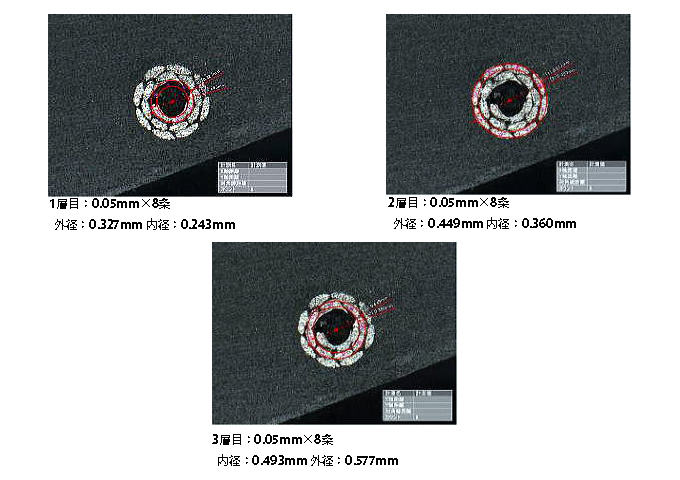

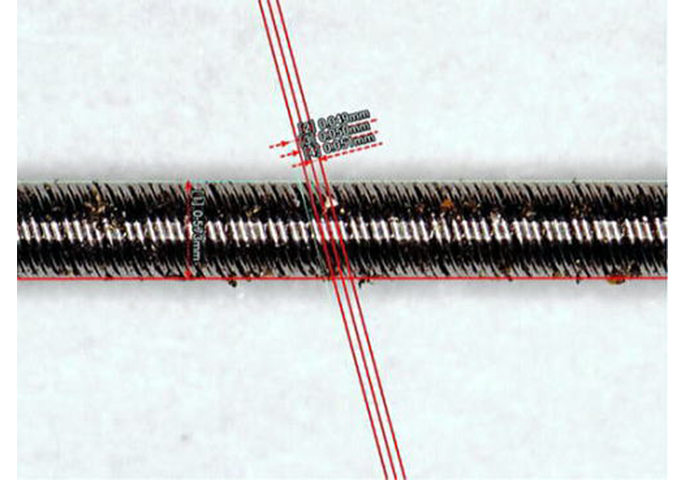

最少径で内径0.24×外径0.55～の超極細トルクチューブ。対応可能材質はSUS304、316、301、ニチノール等。
非常に精密で表面も滑らかです。トルク伝達力、回転同期性に非常に優れています。
カスタムサイズや層数、持ち数はもちろん、丸線以外でも角線、精密な平板コイル等もご相談ください。
- 業界・用途
-
- 医療
- 内視鏡・カテーテル
医療・工業内視鏡のワイヤーアウターガイド
- タイプ
-
トルク伝達タイプ 非常に精密で表面も滑らかです。トルク伝達力、回転同期性に非常に優れています。
カスタムサイズや層数、持ち数はもちろん、丸線以外でも角線、精密な平板コイル等もご相談ください。
- 材質
- SUS304・SUS316・SUS301
- サイズ(mm)
- 内径0.24ｍｍ～
- RoHS2
加工範囲
| 構造 | 8条3層 |
| 内径 | 0.2mm～1.5mm |
| 外径 | 0.4mm～3.0mm |
| 最小素線径 | 0.04mm |
| 最長 | 3000mm |
※その他の仕様についてはご相談ください。
規格表
優れた回転同期性（1：1）
| 型式 | HGC-T-1 | HGC-T-2 | HGC-T-3 |
|---|---|---|---|
| 構造 | 8条3層 | ||
| 内径 | 0.2mm | 0.52mm | 1.4mm |
| 外径 | 0.5mm | 1.0mm | 2.0mm |
| 素線径 | 0.05mm | 0.08mm | 0.1mm |
| 長さ | 2000mm | 2000mm | 2000mm |
上記は実績のあるサイズですが、下記以外にもカスタムサイズで製作可能です。
お問い合わせください。
比較表
| 型式 | HGC-T-1～HGC-T-3 | FS-1.0～FSC-30 | HFS-0.4x1.3～HFS-7.0x13.3 |
|---|---|---|---|
| 製品名称 | トルクコイル | フレキシブルシャフト | 中空フレキシブルシャフト |
| 製品 | |  |  |
| 材質 | SUS304・SUS316・SUS301 | ピアノ線・硬鋼線・SUS304 | ピアノ線・硬鋼線・SUS304 |
| RoHS2 | 対応品 | 対応品 | |
| 特長 | 最少径で内径0.24×外径0.55～の超極細トルクチューブです。 | 回転伝達用、硬鋼線またはピアノ線あるいはSUS線を図のように内側に細い線を、外側に太い線を順に逆方向に密着巻きし、柔軟性と強度を持ちトルクを伝達します | 中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。 |
| 業界・用途 | 医療、内視鏡・カテーテル | 工作機械・ロボット、医療、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工作機械・ロボット、医療、内視鏡・カテーテル、工具(ドリル・バーナー)・攪拌機・配管洗浄機 |
| サイズ | 内径0.24ｍｍ～ | 内径1.0～ | 内径0.4ｍｍ～ |
