高速・中速回転用 PB(高速)・PS(中速) 汎用型フレキシブルシャフト

型式 : PB-04H～PB-13S　PS-04H～PS-13S

F776

汎用フレキシブルシャフトは機器間の芯出しが不要。
回転しながら機器、工具の位置が変えられます。
回転部の露出が最小で安全です。
防塵性に優れています。
他のカップリングに比べ許容偏角、許容偏心が大きいです。

業界・用途

産業機器などの動力伝達等

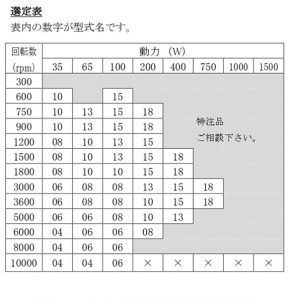

◆型式表記
高速回転用の軸受はボールベアリング方式（PB）と、すべり軸受方式（PS）の2種類です。

ボールベアリング方式（ＰＢ）	すべり軸受方式（ＰＳ）

規格表

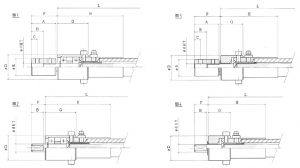

寸法表
ボールベアリング式

型式	最高回転数 rpm	最小曲げ半径 mm	寸法mm									形状
型式	最高回転数 rpm	最小曲げ半径 mm	d	A	B	C	D	E	F	G	H	形状
PB-04H	10000	100	4	16	8	4	16	12	18	22	43	図1
PB-06H	8000	150	6	20	10	5	22	15	22	30	60
PB-08H	7000	200	8	28	14	7	28	20	30	36	72
PB-10H	6000	250	10	32	16	8	32	22	34	40	85
PB-13H	5000	315	12	40	20	10	35	25	42	42	100
PB-04S	10000	100	4	–	8	–	16	–	10	22	43	図2
PB-06S	8000	1500	6	–	10	–	22	–	12	30	60
PB-08S	7000	200	8	–	14	–	28	–	16	36	72
PB-10S	6000	250	10	–	16	–	32	–	18	40	85
PB-13S	5000	315	12	–	20	–	35	–	22	42	100

すべり軸受け式

型式	最高回転数 rpm	最小曲げ半径 mm	寸法mm									形状
型式	最高回転数 rpm	最小曲げ半径 mm	d	A	B	C	D	E	F	G	H	形状
PS-04H	3900	100	4	16	8	4	16	12	18	17	38	図3
PS-06H	2600	150	6	20	10	5	22	15	22	21	51
PS-08H	1900	200	8	28	14	7	28	20	30	26	62
PS-10H	1500	250	10	32	16	8	32	22	34	29	74
PS-13H	1300	315	12	40	20	10	35	25	43	36	94
PS-04S	3900	100	4	–	8	–	16	–	10	17	38	図4
PS-06S	2600	150	6	–	10	–	22	–	12	21	51
PS-08S	1900	200	8	–	14	–	28	–	16	26	62
PS-10S	1500	250	10	–	16	–	32	–	18	29	74
PS-13S	1300	315	12	–	20	–	35	–	23	36	94

軸端寸法などが標準のものも製作可能です。呼び径13以上も製作可能です。
呼び径10、13の各形式はグリースニップル付です。

比較表

型式	PB-04H～PB-13S　PS-04H～PS-13S	FS-1.0～FSC-30	HFS-0.4x1.3～HFS-7.0x13.3	HGC-T-1～HGC-T-3
製品名称	高速・中速回転用　PB(高速)・PS(中速) 汎用型フレキシブルシャフト	フレキシブルシャフト	中空フレキシブルシャフト	トルクコイル
製品
材質		ピアノ線・硬鋼線・SUS304	ピアノ線・硬鋼線・SUS304	SUS304・SUS316・SUS301
RoHS2		対応品	対応品
特長	汎用フレキシブルシャフトは機器間の芯出しが不要。	回転伝達用、硬鋼線またはピアノ線あるいはSUS線を図のように内側に細い線を、外側に太い線を順に逆方向に密着巻きし、柔軟性と強度を持ちトルクを伝達します	中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。	最少径で内径0.24×外径0.55～の超極細トルクチューブです。
業界・用途	工作機械・ロボット、工具(ドリル・バーナー)・攪拌機・配管洗浄機	工作機械・ロボット、医療、工具(ドリル・バーナー)・攪拌機・配管洗浄機	工作機械・ロボット、医療、内視鏡・カテーテル、工具(ドリル・バーナー)・攪拌機・配管洗浄機	医療、内視鏡・カテーテル
サイズ		内径1.0～	内径0.4ｍｍ～	内径0.24ｍｍ～
製品詳細	確認する	確認する	確認する	確認する
