製品詳細

型式 : TLS-04~TLS-13

フレキジョイントTLS(短軸間距離伝達用フレキシブルシャフト)

F795

フレキジョイントTLSは軸間距離が短い伝達用にご使用頂けます。

業界・用途
  • 工具(ドリル・バーナー)・攪拌機・配管洗浄機

軸間距離の短い動力伝達等

タイプ
トルク伝達タイプ

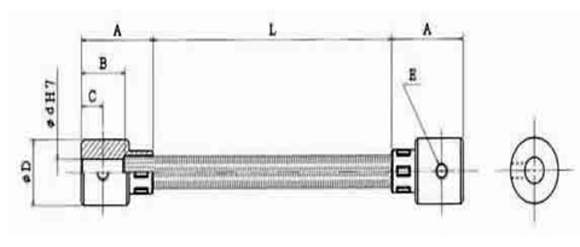

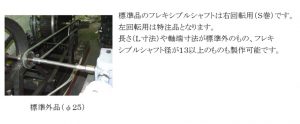

図面



規格表
型式 フレキシブル
シャフトの直径
許容伝達トルク
kgf・cm
最小曲げ半径
kgf.mm
寸法mm
dH7 A B C D E L
TLS-04 4 1 100 4 25 15 7 10 M3 30・50・
100・150
TLS-06 6 4 150 6 25 15 7 15 M4 30・50・
100・150・
200
TLS-08 8 8 200 7 30 18 9 18 M5 50・100・
150・200
TLS-10 10 11 250 8 30 18 9 20 M5 100・150・
200・300
TLS-13 13 19 325 10 35 18 9 22 M6 100・150・
200・300
比較表
型式TLS-04~TLS-13FS-1.0~FSC-30HFS-0.4x1.3~HFS-7.0x13.3HGC-T-1~HGC-T-3PB-04H~PB-13S PS-04H~PS-13S
製品名称フレキジョイントTLS(短軸間距離伝達用フレキシブルシャフト)フレキシブルシャフト中空フレキシブルシャフトトルクコイル高速・中速回転用 PB(高速)・PS(中速) 汎用型フレキシブルシャフト
製品
材質ピアノ線・硬鋼線・SUS304ピアノ線・硬鋼線・SUS304SUS304・SUS316・SUS301
RoHS2対応品対応品
特長フレキジョイントTLSは軸間距離が短い伝達用にご使用頂けます。回転伝達用、硬鋼線またはピアノ線あるいはSUS線を図のように内側に細い線を、外側に太い線を順に逆方向に密着巻きし、柔軟性と強度を持ちトルクを伝達します中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。最少径で内径0.24×外径0.55~の超極細トルクチューブです。汎用フレキシブルシャフトは機器間の芯出しが不要。
業界・用途工具(ドリル・バーナー)・攪拌機・配管洗浄機工作機械・ロボット、医療、工具(ドリル・バーナー)・攪拌機・配管洗浄機工作機械・ロボット、医療、内視鏡・カテーテル、工具(ドリル・バーナー)・攪拌機・配管洗浄機医療、内視鏡・カテーテル工作機械・ロボット、工具(ドリル・バーナー)・攪拌機・配管洗浄機
サイズ内径1.0~内径0.4mm~内径0.24mm~
