製品詳細
型式 : KCBG10～KCBG54 KC90BG 10～KC90BG 54

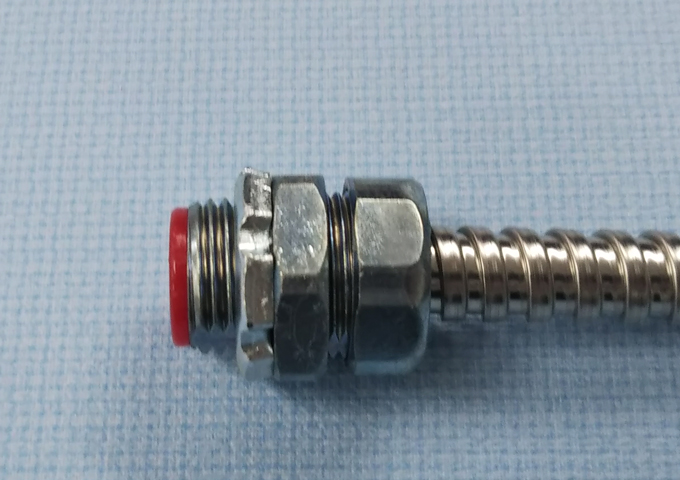

パネルコネクター袋ナット締め付けタイプ
F760
パネルやボックス向けのチューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。
パネル取り付け用コネクター・エンドキャップ兼用です
- タイプ
- コネクター
- 材質
- 主材質：亜鉛合金ダイカスト（2ＤＣ2） メッキ：電気亜鉛めっき（三価ユニクロ）
- サイズ(mm)
- KS-10N～KS-54N
- RoHS2

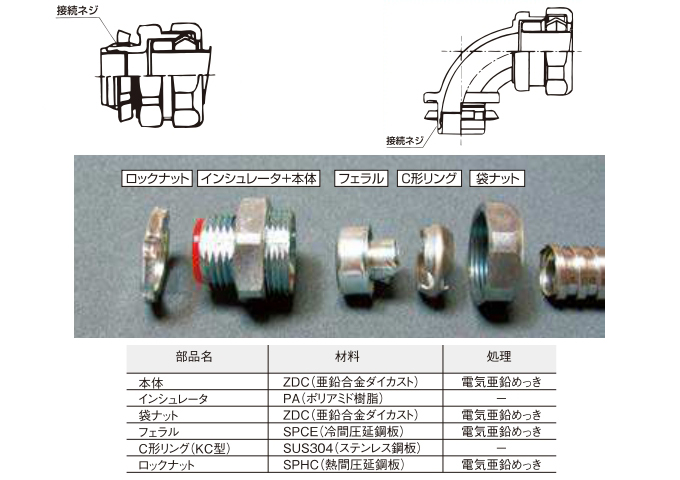

□図面＆構造図
規格表
| ストレートタイプ | ||||
|---|---|---|---|---|
| 型式 | 接続ネジ S1 | 適用チューブ | 梱包数 | |
| 呼び |
ネジ外径 mm |
|||
| KCBG10 | G1/2 | 20.9 | KS-10N | 10 |
| KCBG12 | G1/2 | 20.9 | KS-13N | 10 |
| KCBG16 | G1/2 | 20.9 | KS-15N | 10 |
| KCBG22 | G3/4 | 25.4 | KS-22N | 10 |
| KCBG28 | G1/2 | 33.2 | KS-28N | 5 |
| KCBG36 | G1-1/4 | 41.9 | KS-36N | 5 |
| KCBG42 | G1-1/2 | 47.8 | KS-42N | 2 |
| KCBG54 | G2 | 59.6 | KS-54N | 2 |
単位：ｍｍ

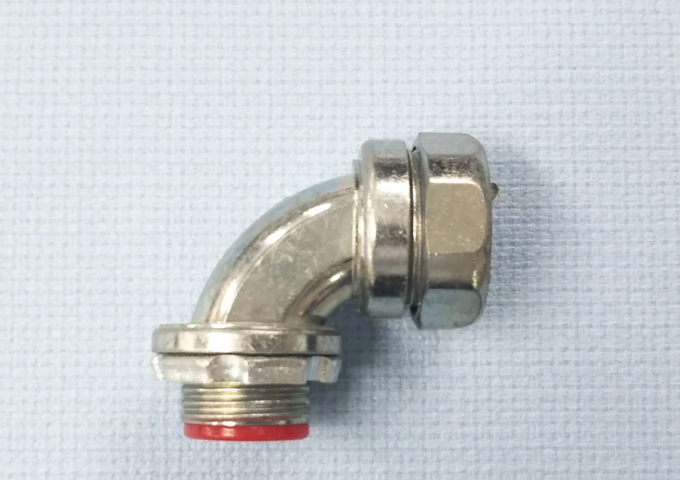

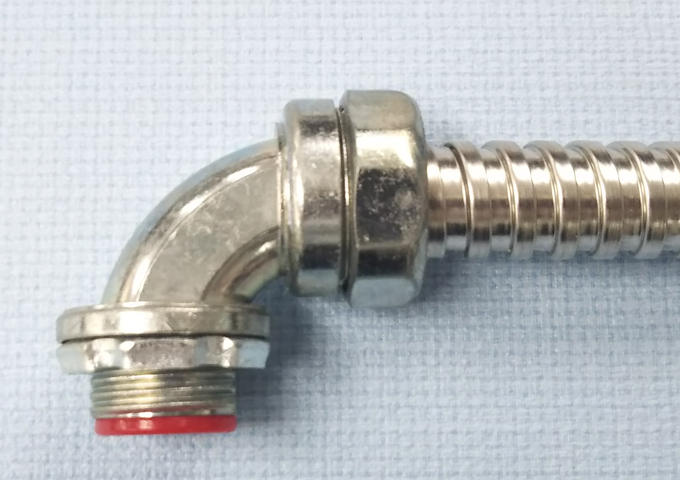

| アングルタイプ | ||||
|---|---|---|---|---|
| 型式 | 接続ネジ S1 | 適用チューブ | 梱包数 | |
| 呼び |
ネジ外径 mm |
|||
| KC90BG 10 | G1/2 | 20.9 | KS-10N | 10 |
| KC90BG 12 | G1/2 | 20.9 | KS-13N | 10 |
| KC90BG 16 | G1/2 | 20.9 | KS-15N | 10 |
| KC90BG 22 | G3/4 | 25.4 | KS-22N | 10 |
| KC90BG 28 | G1/2 | 33.2 | KS-28N | 5 |
| KC90BG 36 | G1-1/4 | 41.9 | KS-36N | 5 |
| KC90BG 42 | G1-1/2 | 47.8 | KS-42N | 2 |
| KC90BG 54 | G2 | 59.6 | KS-54N | 2 |
単位：ｍｍ
比較表
| 型式 | KCBG10～KCBG54 KC90BG 10～KC90BG 54 | KB-1.8～KB-19 | KBS-3～KBS-19 | KIN-1.2N～KIN-11BS | MAS-10IN～MAS-36IN | KS3NS-M3～KS8NS-M30 | KS3NB-M3～KS8NB-M6 | KS3NS-2.8～KS6NS-5.4 | KPB-1.8～KPB-19 | KC2BG10～KC2BG54 | KAB-3～KAB-5 KAWB-4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 製品名称 | パネルコネクター袋ナット締め付けタイプ | エンドキャップ（接着タイプ） | エンドキャップ（ネジ止めタイプ） | インサート（接着タイプ） | インサート（ねじ込みタイプ） | ネジヘッドコネクター（ネジ止めタイプ） | ネジヘッドコネクター（接着止めタイプ） | 円柱ヘッドコネクター | パネルコネクター | パネルコネクターネジ込みタイプ | アンプコネクター |
| 製品 |  |  |  |  |  |  |  |  |  |  |  |
| 材質 | 主材質：亜鉛合金ダイカスト（2ＤＣ2） メッキ：電気亜鉛めっき（三価ユニクロ） | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ ※KIN-1.8SUS・KIN-6SUSはステンレス製 | SPC+メッキ又はプラスチック ※材質プラスチックの場合はプラスチック製とご指示ください。 | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 主材質：亜鉛合金ダイカスト（2ＤＣ2） メッキ：電気亜鉛めっき（三価ユニクロ） | 本体/真鍮+ニッケルメッキ 固定ビス/ 平型固定ビス 材質：ASK-2600S(鋼)+無電解ﾆｯｹﾙﾒｯｷ |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | ||||
| 特長 | パネルやボックス向けのチューブ端末処理用キャップです。 | チューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを、傷つけるのを防ぎます。 | チューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを、傷つけるのを防ぎます。 | チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。 | チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。振動に強く、低価格 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。 | パネルやボックス向けのチューブ端末処理用キャップです。 | パネルやボックス向けのチューブ端末処理用キャップです。 | パネルやボックス向けのチューブ端末処理用キャップです。 |
| 業界・用途 | |||||||||||
| サイズ | KS-10N～KS-54N | KS-1.5N～KS-19N | KS-3N～KS-19N | KS-1.2～KS-11N | KS-10N～KS-36N | KS-3N～KS-8N | KS-3N～KS-5N | KS-3N～KS-6N | KS-10N～KS-54N | KS-3N～KS-5N | |
