製品詳細

型式 : KPB-1.8~KPB-19

パネルコネクター

F368

パネルやボックス向けのチューブ端末処理用キャップ。チューブの切り口で光ファイバーや
ケーブルを傷つけるのを防ぎます。パネル取り付け用コネクター・エンドキャップ兼用です。
ネジ止め式により、簡単に脱着が可能です。高温の使用環境に耐えます。

タイプ
コネクター
材質
真鍮+ニッケルメッキ
RoHS2
対応品

□図面

パネルコネクター

規格表
型式 C D E(ネジ×ピッチ) F: ビス付 H I G(適用チューブ) 形状
mm mm mm mm mm

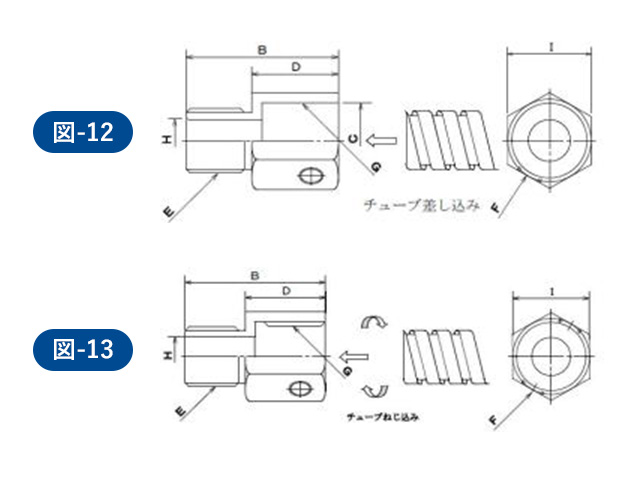

KPB-1.8 14 3.1 8 M4x0.7 M2×2L(-) 1.8 4.0 KS-1.5N・KS-1.8N 図-12
KPB-3 14 8 M5×0.8 M2×2L(-) 3.2 6.5 KS-3N・KS-3.2N 図-13
KPB-4 14 8 M6×1 M2×2L(-) 4 8 KS-4N 図-13
KPB-5 14 8 M8×0.75 M2×2L(-) 5 9 KS-5N 図-13
KPB-6 18 10 M8×0.75 M2×2.5L六角 6.1 10 KS-6N 図-13
KPB-7 18 10 M10×1 M2×2.5L六角 7 12 KS-7N 図-13
KPB-8 17 9 M12×1 M2×2.5L六角 8 13 KS-8N 図-13
KPB-9 20 12 M14×1 M2×4L六角 9.5 17 KS-9N 図-13
KPB-10 20 12 M14×1 M2×4L六角 9.5 17 KS-10N 図-13
KPB-11 23 14 M16×1 2-M3×3L六角 11 19 KS-11N 図-13
KPB-13 26 15 PF1/2 2-M3×3L六角 13 23 KS-13N 図-13
KPB-14 26 15 PF1/2 2-M3×3L六角 14 23 KS-14N 図-13
KPB-15 27 16 PF1/2 2-M3×3L六角 15.8 24 KS-15N 図-13
KPB-19 33 18 PF3/4 2-M3×3L六角 19.0 29.0 KS-19N 図-13

[単位:mm]

KPB-2.6はRoHS対応品と超安価な非RoHS対応品がございますので、詳しくはお問い合わせ下さい

KPB-19 のRoHS対応についてはお問い合わせください。

比較表
型式KPB-1.8~KPB-19KB-1.8~KB-19KBS-3~KBS-19KIN-1.2N~KIN-11BSMAS-10IN~MAS-36INKS3NS-M3~KS8NS-M30KS3NB-M3~KS8NB-M6KS3NS-2.8~KS6NS-5.4KCBG10~KCBG54  KC90BG 10~KC90BG 54KC2BG10~KC2BG54  KAB-3~KAB-5 KAWB-4
製品名称パネルコネクターエンドキャップ(接着タイプ)エンドキャップ(ネジ止めタイプ)インサート(接着タイプ)インサート(ねじ込みタイプ)ネジヘッドコネクター(ネジ止めタイプ)ネジヘッドコネクター(接着止めタイプ)円柱ヘッドコネクターパネルコネクター袋ナット締め付けタイプパネルコネクターネジ込みタイプアンプコネクター
製品
材質真鍮+ニッケルメッキ真鍮+ニッケルメッキ真鍮+ニッケルメッキ真鍮+ニッケルメッキ  ※KIN-1.8SUS・KIN-6SUSはステンレス製SPC+メッキ又はプラスチック ※材質プラスチックの場合はプラスチック製とご指示ください。真鍮+ニッケルメッキ真鍮+ニッケルメッキ真鍮+ニッケルメッキ主材質:亜鉛合金ダイカスト(2DC2) メッキ:電気亜鉛めっき(三価ユニクロ)主材質:亜鉛合金ダイカスト(2DC2) メッキ:電気亜鉛めっき(三価ユニクロ)本体/真鍮+ニッケルメッキ  固定ビス/ 平型固定ビス  材質:ASK-2600S(鋼)+無電解ニッケルメッキ
RoHS2対応品対応品対応品対応品対応品対応品対応品
特長パネルやボックス向けのチューブ端末処理用キャップです。チューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを、傷つけるのを防ぎます。チューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを、傷つけるのを防ぎます。チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。振動に強く、低価格チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。パネルやボックス向けのチューブ端末処理用キャップです。パネルやボックス向けのチューブ端末処理用キャップです。パネルやボックス向けのチューブ端末処理用キャップです。
業界・用途
サイズKS-1.5N~KS-19NKS-3N~KS-19NKS-1.2~KS-11NKS-10N~KS-36NKS-3N~KS-8NKS-3N~KS-5NKS-3N~KS-6NKS-10N~KS-54NKS-10N~KS-54NKS-3N~KS-5N
