製品詳細
型式 : KIN-1.2N～KIN-11BS
インサート（接着タイプ）
F620
チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。
KINインサートはネジヘッドコネクター、円柱ヘッドコネクター、エンドキャップ、パネルコネクター等との併用が可能です。
チューブとインサートはボンドで固定します
- タイプ
- コネクター
- 材質
- 真鍮+ニッケルメッキ ※KIN-1.8SUS・KIN-6SUSはステンレス製
- サイズ(mm)
- KS-1.2～KS-11N
- RoHS2

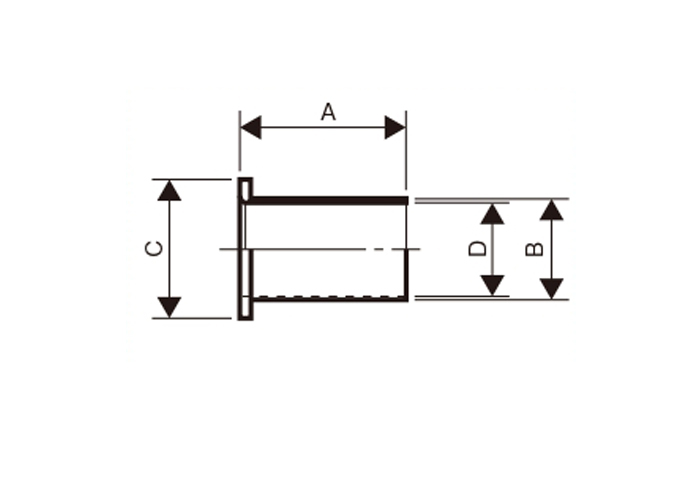

□図面
規格表
| 型式 | A | B | C | D | 適用チューブ | 在庫 |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | |||
| KIN-1.2BS | 6.0 | 1.1-0.05 | 1.9 | 0.9 | KS-1.2N | ○ |
| KIN-1.5BS | 6.0 | 1.4-0.05 | 2.1 | 1.1 | KS-1.5N | ○ |
| KIN-1.8BS | 6.0 | 1.7-0.05 | 2.4 | 1.4 | KS-1.8N | |
| KIN-1.8SUS | 6.0±0.2 | 1.6±0.1 | 2.0±0.1 | 1.2±0.1 | KS-1.8N | ○ |
| KIN-2.2BS | 7.0 | 2.1 | 2.8 | 1.8 | KS-2.2N | ○ |
| KIN-2.6BS | 7.0 | 2.5 | 3.3 | 2.1 | KS-2.6N | ○ |
| KIN-3BS | 7.0 | 2.9 | 3.9 | 2.5 | KS-3.0N | ○ |
| KIN-3.2BS | 9.0 | 3.1 | 4.1 | 2.7 | KS-3.2N | ○ |
| KIN-3.5BS | 7.0 | 3.4 | 4.4 | 3.0 | KS-3.5N | ○ |
| KIN-4BS | 9.0 | 3.9 | 5.0 | 3.5 | KS-4N | ○ |
| KIN-5BS | 9.0 | 4.9 | 6.2±0.1 | 4.5 | KS-5N | ○ |
| KIN-6BS | 9.0 | 5.9 | 7.2±0.1 | 5.5 | KS-6N | |
| KIN-6SUS | 10.0±0.6 | 6.0±0.2 | 8.2±1 | 5.4±0.2 | KS-6N | ○ |
| KIN-7BS | 9.0 | 6.9 | 8.2±0.1 | 6.5 | KS-7N | ○ |
| KIN-8BS | 9.0 | 7.9 | 9.4±0.1 | 7.5 | KS-8N | ○ |
| KIN-9BS | 12.0 | 9.4 | 11.0±0.1 | 9.0 | KS-9N | ○ |
| KIN-11BS | 12.0 | 10.9 | 12.5 | 10.5 | KS-11N | × |
単位：ｍｍ
比較表
| 型式 | KIN-1.2N～KIN-11BS | KB-1.8～KB-19 | KBS-3～KBS-19 | MAS-10IN～MAS-36IN | KS3NS-M3～KS8NS-M30 | KS3NB-M3～KS8NB-M6 | KS3NS-2.8～KS6NS-5.4 | KPB-1.8～KPB-19 | KCBG10～KCBG54 KC90BG 10～KC90BG 54 | KC2BG10～KC2BG54 | KAB-3～KAB-5 KAWB-4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 製品名称 | インサート（接着タイプ） | エンドキャップ（接着タイプ） | エンドキャップ（ネジ止めタイプ） | インサート（ねじ込みタイプ） | ネジヘッドコネクター（ネジ止めタイプ） | ネジヘッドコネクター（接着止めタイプ） | 円柱ヘッドコネクター | パネルコネクター | パネルコネクター袋ナット締め付けタイプ | パネルコネクターネジ込みタイプ | アンプコネクター |
| 製品 |  |  |  |  |  |  |  |  |  |  |  |
| 材質 | 真鍮+ニッケルメッキ ※KIN-1.8SUS・KIN-6SUSはステンレス製 | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | SPC+メッキ又はプラスチック ※材質プラスチックの場合はプラスチック製とご指示ください。 | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 主材質：亜鉛合金ダイカスト（2ＤＣ2） メッキ：電気亜鉛めっき（三価ユニクロ） | 主材質：亜鉛合金ダイカスト（2ＤＣ2） メッキ：電気亜鉛めっき（三価ユニクロ） | 本体/真鍮+ニッケルメッキ 固定ビス/ 平型固定ビス 材質：ASK-2600S(鋼)+無電解ﾆｯｹﾙﾒｯｷ |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | ||||
| 特長 | チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。 | チューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを、傷つけるのを防ぎます。 | チューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを、傷つけるのを防ぎます。 | チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。振動に強く、低価格 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。 | パネルやボックス向けのチューブ端末処理用キャップです。 | パネルやボックス向けのチューブ端末処理用キャップです。 | パネルやボックス向けのチューブ端末処理用キャップです。 | パネルやボックス向けのチューブ端末処理用キャップです。 |
| 業界・用途 | |||||||||||
| サイズ | KS-1.2～KS-11N | KS-1.5N～KS-19N | KS-3N～KS-19N | KS-10N～KS-36N | KS-3N～KS-8N | KS-3N～KS-5N | KS-3N～KS-6N | KS-10N～KS-54N | KS-10N～KS-54N | KS-3N～KS-5N | |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する |
