製品詳細
型式 : KS3NS-2.8～KS6NS-5.4
円柱ヘッドコネクター
F640

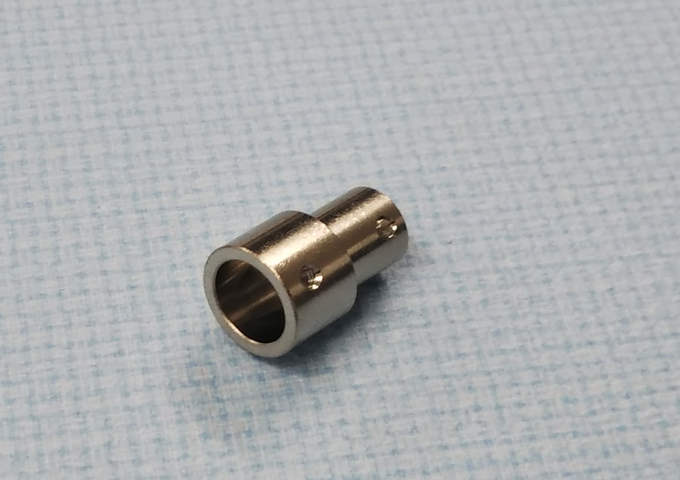

チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。
- タイプ
- コネクター
- 材質
- 真鍮+ニッケルメッキ
- サイズ(mm)
- KS-3N～KS-6N
- RoHS2
- 対応品
□図面
規格表

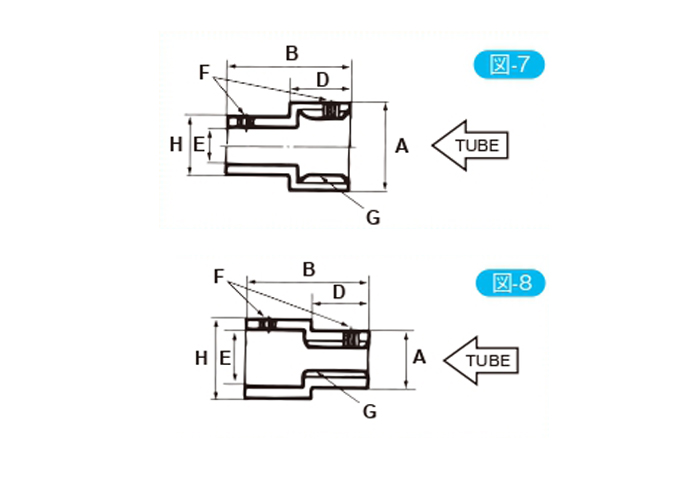

| 型式 | A | B | Ｄ | E | Ｆ(M2X0.4)ビス付き | H | G適用チューブ | 形状 |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | ||||
| KS3NS-2.8 | 7 | 17 | 9 | 2.9 | M2 | 5 | KS-3N･KS-3.2N | 図－７ |
| KS４NS-3 | 8 | 17 | 9 | 3.1 | M2 | 5 | KS-4N | 図－７ |
| KS4NS-3.8 | 8 | 17 | 9 | 3.9 | M2 | 6 | KS-4N | 図－７ |
| KS4NS-5.4 | 8 | 17 | 9 | 5.5 | M2 | 7.5 | KS-4N | 図－７ |
| KS4NS-8 | 8 | 17 | 9 | 8.1 | M2 | 11 | KS-4N | 図－８ |
| KS4NS-9.4 | 8 | 17 | 9 | 9.5 | M2 | 12 | KS-4N | 図－８ |
| KS5NS-5 | 9 | 12 | － | 5 | M2 | 9 | KS-5N | 図－８ |
| KS6NS-5.4 | 11 | 17 | 8 | 5.5 | M2 | 8 | KS-6N | 図－７ |
単位：ｍｍ
比較表
| 型式 | KS3NS-2.8～KS6NS-5.4 | KB-1.8～KB-19 | KBS-3～KBS-19 | KIN-1.2N～KIN-11BS | MAS-10IN～MAS-36IN | KS3NS-M3～KS8NS-M30 | KS3NB-M3～KS8NB-M6 | KPB-1.8～KPB-19 | KCBG10～KCBG54 KC90BG 10～KC90BG 54 | KC2BG10～KC2BG54 | KAB-3～KAB-5 KAWB-4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 製品名称 | 円柱ヘッドコネクター | エンドキャップ（接着タイプ） | エンドキャップ（ネジ止めタイプ） | インサート（接着タイプ） | インサート（ねじ込みタイプ） | ネジヘッドコネクター（ネジ止めタイプ） | ネジヘッドコネクター（接着止めタイプ） | パネルコネクター | パネルコネクター袋ナット締め付けタイプ | パネルコネクターネジ込みタイプ | アンプコネクター |
| 製品 |  |  |  |  |  |  |  |  |  |  |  |
| 材質 | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ ※KIN-1.8SUS・KIN-6SUSはステンレス製 | SPC+メッキ又はプラスチック ※材質プラスチックの場合はプラスチック製とご指示ください。 | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 主材質：亜鉛合金ダイカスト（2ＤＣ2） メッキ：電気亜鉛めっき（三価ユニクロ） | 主材質：亜鉛合金ダイカスト（2ＤＣ2） メッキ：電気亜鉛めっき（三価ユニクロ） | 本体/真鍮+ニッケルメッキ 固定ビス/ 平型固定ビス 材質：ASK-2600S(鋼)+無電解ﾆｯｹﾙﾒｯｷ |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | ||||
| 特長 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。 | チューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを、傷つけるのを防ぎます。 | チューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを、傷つけるのを防ぎます。 | チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。 | チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。振動に強く、低価格 | パネルやボックス向けのチューブ端末処理用キャップです。 | パネルやボックス向けのチューブ端末処理用キャップです。 | パネルやボックス向けのチューブ端末処理用キャップです。 | パネルやボックス向けのチューブ端末処理用キャップです。 |
| 業界・用途 | |||||||||||
| サイズ | KS-3N～KS-6N | KS-1.5N～KS-19N | KS-3N～KS-19N | KS-1.2～KS-11N | KS-10N～KS-36N | KS-3N～KS-8N | KS-3N～KS-5N | KS-10N～KS-54N | KS-10N～KS-54N | KS-3N～KS-5N | |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する |
