製品詳細
型式 : KB-1.8～KB-19
エンドキャップ（接着タイプ）
F570
チューブとコネクターをボンドで固定します。
チューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを、傷つけるのを防ぎます。
※SUS製の固定ビスもあります。お問い合わせください。
※振動が強い環境下で使用する場合、ゆるみ防止の為、接着剤を併用してください。
- タイプ
- コネクター
- 材質
- 真鍮+ニッケルメッキ
- サイズ(mm)
- KS-1.5N～KS-19N
- RoHS2
- 対応品

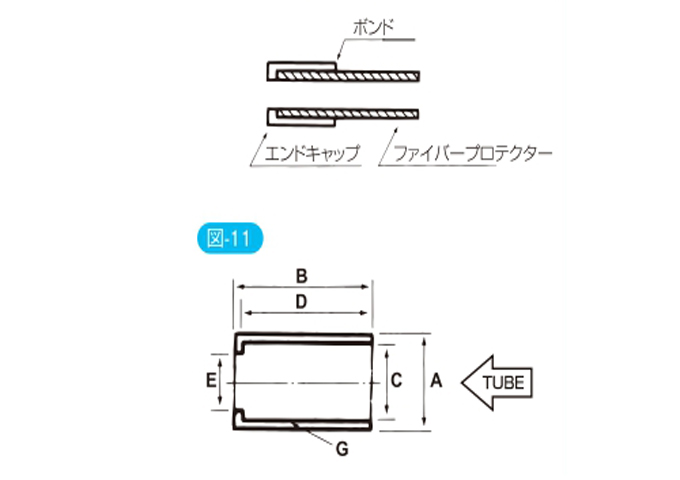

□図面
規格表
| 型式 | ΦA | Ｂ | ΦC | D | φＥ | G適用チューブ | 形状 |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |||
| KB-1.8 | 3.5 | 7 | 3.05 | 6 | 1.8 | KS-1.5Ｎ・KS-1.8Ｎ | 図－11 |
| KB-2.6 | 5 | 10 | 4 | 9 | 2.6 | KS-2.2Ｎ・KS-2.6Ｎ | 図－11 |
| KB-3 | 6 | 12 | 5 | 9 | 3.2 | KS-3Ｎ・KS-3.2Ｎ | 図－11 |
| KB-4 | 7 | 12 | 5.9 | 11 | 4 | KS-4N・IS-4N | 図－11 |
| KB-5 | 8.5 | 12 | 7.3 | 11 | 5 | KS-5N・ＩS-5N | 図－11 |
| KB-6 | 10 | 12 | 8.3 | 11 | 6 | KS-6N・ＩS-6N | 図－11 |
| KB-7 | 11 | 12 | 9.3 | 11 | 7 | KS-7N・ＩS-7N | 図－11 |
| KB-8 | 12 | 12 | 10.5 | 11 | 8 | KS-8N・ＩS-8N | 図－11 |
| KB-9 | 14 | 14 | 12.6 | 13 | 9.5 | KS-9N・ＩS-9N | 図－11 |
| KB-10 | 14.5 | 15 | 13.1 | 14 | 10 | KS-10N | 図－11 |
| KB-11 | 15.5 | 16 | 14.1 | 15 | 11 | KS-11Ｎ | 図－11 |
| KB-13 | 17 | 18 | 15.8 | 16 | 13 | KS-13N・IS-13N | 図－11 |
| KB-14 | 19 | 20 | 17 | 18 | 14 | KS-14N | 図－11 |
| KB-15 | 21 | 20 | 19.2 | 18 | 15.8 | KS-15N・IS-15N | 図－11 |
| KB-19 | 25 | 22 | 22.8 | 20 | 19.1 | KS-19N・IS-19N・SA-19N・SX-19N | 図－11 |
比較表
| 型式 | KB-1.8～KB-19 | KBS-3～KBS-19 | KIN-1.2N～KIN-11BS | MAS-10IN～MAS-36IN | KS3NS-M3～KS8NS-M30 | KS3NB-M3～KS8NB-M6 | KS3NS-2.8～KS6NS-5.4 | KPB-1.8～KPB-19 | KCBG10～KCBG54 KC90BG 10～KC90BG 54 | KC2BG10～KC2BG54 | KAB-3～KAB-5 KAWB-4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 製品名称 | エンドキャップ（接着タイプ） | エンドキャップ（ネジ止めタイプ） | インサート（接着タイプ） | インサート（ねじ込みタイプ） | ネジヘッドコネクター（ネジ止めタイプ） | ネジヘッドコネクター（接着止めタイプ） | 円柱ヘッドコネクター | パネルコネクター | パネルコネクター袋ナット締め付けタイプ | パネルコネクターネジ込みタイプ | アンプコネクター |
| 製品 |  |  |  |  |  |  |  |  |  |  |  |
| 材質 | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ ※KIN-1.8SUS・KIN-6SUSはステンレス製 | SPC+メッキ又はプラスチック ※材質プラスチックの場合はプラスチック製とご指示ください。 | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 真鍮+ニッケルメッキ | 主材質：亜鉛合金ダイカスト（2ＤＣ2） メッキ：電気亜鉛めっき（三価ユニクロ） | 主材質：亜鉛合金ダイカスト（2ＤＣ2） メッキ：電気亜鉛めっき（三価ユニクロ） | 本体/真鍮+ニッケルメッキ 固定ビス/ 平型固定ビス 材質：ASK-2600S(鋼)+無電解ﾆｯｹﾙﾒｯｷ |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | ||||
| 特長 | チューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを、傷つけるのを防ぎます。 | チューブ端末処理用キャップ。チューブの切り口で光ファイバーやケーブルを、傷つけるのを防ぎます。 | チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。 | チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。振動に強く、低価格 | チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。 | パネルやボックス向けのチューブ端末処理用キャップです。 | パネルやボックス向けのチューブ端末処理用キャップです。 | パネルやボックス向けのチューブ端末処理用キャップです。 | パネルやボックス向けのチューブ端末処理用キャップです。 |
| 業界・用途 | |||||||||||
| サイズ | KS-1.5N～KS-19N | KS-3N～KS-19N | KS-1.2～KS-11N | KS-10N～KS-36N | KS-3N～KS-8N | KS-3N～KS-5N | KS-3N～KS-6N | KS-10N～KS-54N | KS-10N～KS-54N | KS-3N～KS-5N | |
