製品詳細
型式 : KS3NS-M3～KS8NS-M30
ネジヘッドコネクター（ネジ止めタイプ）
F630

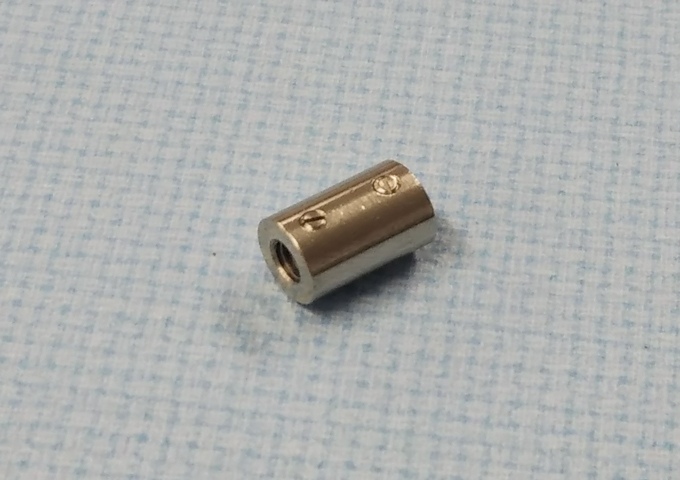

ファイバープロテクトコネクターはケーシングチューブ・ケーシング+PVCチューブに使用できます。
チューブ端末処理用コネクター。チューブの切り口で光ファイバーやケーブルを傷つけるのを防ぎます。
ネジ止め式により簡単に脱着が可能です。高温の使用環境に耐えます。
チューブにコネクターをねじ込んでビスで固定します。
- タイプ
- コネクター
- 材質
- 真鍮+ニッケルメッキ
- サイズ(mm)
- KS-3N～KS-8N
- RoHS2
- 対応品
□図面
規格表

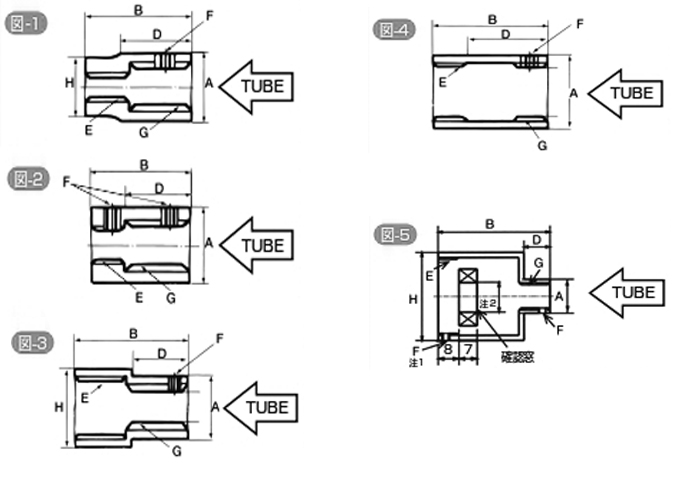

| 型式 | ΦA | B | ΦC | D | センサネジE(ネジXピッチ) | F(M2 X 0.4)ビス付き | φH | G適用チューブ | 形状 |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |||||
| KS3NS-M3 | 7 | 12 | – | 7 | M3x0.5 | M2 | 6 | KS-3N･KS3.2N | 図-1 |
| KS3NS-M4 | 7 | 12 | – | 7 | M4x0.7 | M2 | 6 | KS-3N･KS3.2N | 図-1 |
| KS3NS-M8 | 7 | 12 | – | 6 | M8x1 | M2 | 10 | KS-3N･KS3.2N | 図-3 |
| KS4NS-M3 | 8 | 12 | – | 8 | M3x0.5 | M2 | – | KS-4N | 図-2 |
| KS4NS-M4 | 8 | 12 | – | 8 | M4x0.7 | M2 | – | KS-4N | 図-2 |
| KS4NS-M5 | 8 | 12 | – | 8 | M5x0.5 | M2 | – | KS-4N | 図-2 |
| KS4NS-M8 | 8 | 20 | – | 9 | M8x1 | M2 | 10 | KS-4N | 図-3 |
| KS4NS-M10 | 8 | 20 | – | 10 | M10x1 | M2 | 12 | KS-4N | 図-3 |
| KS4NS-M14 | 8 | 20 | – | 10 | M14x1 | M2 | 16 | KS-4N | 図-3 |
| KS4NS-M16 | 8 | 20 | – | 10 | M16x1 | M2 | 18 | KS-4N | 図-3 |
| KS5NS-M4 | 9 | 12 | – | 8 | M4x0.7 | M2 | – | KS-5N | 図-2 |
| KS5NS-M6 | 9 | 12 | – | 8 | M6x0.75 | M2 | – | KS-5N | 図-2 |
| KS5NS-M8 | 10 | 15 | – | 10 | M8x1 | M2 | – | KS-5N | 図-4 |
| KS5NS-M10 | 10 | 20 | – | 10 | M10x1 | M2 | 12 | KS-5N | 図-3 |
| KS5NS-M8T | 10 | 30 | – | 25 | M8x1 | M2 | – | KS-5N | 図-4 |
| KS6NS-M12 | 10 | 20 | – | 10 | M12x1 | M2 | 14 | KS-6N | 図-3 |
| KS7NS-M6 | 11 | 15 | – | 10 | M6x0.75 | M2 | – | KS-7N | 図-2 |
| KS7NS-M12 | 14 | 31 | – | 26 | M12x1 | M2 | – | KS-7N | 図-4 |
| KS8NS-M18 | 13 | 42 | 10.5 | 10 | M18x1 | M2 | 21 | KS-8N | 図-5 |
| KS8NS-M30 | 13 | 43 | 10.5 | 10 | M30x1.5 | M2 | 34 | KS-8N | 図-5 |
単位：ｍｍ
※KS8NS-M18及びM30サイズ品は動作標示灯確認窓がついています。 ※SUS製の固定ビスもあります。お問い合わせ下さい。
※寸法F（M2×0.4ビス付き）の1.5L はネジ長さ1.5mmマイナス 止めビス・2L はネジ長さ2mmマイナス 剣先止めビス・2.5L六角は2.5mm六角穴付止めビスを表す。又専用ドライバー販売しております。
注1:KS8NS-M18には注1のFのセットビスの穴は空いておりません。
注2:KS8NS-M18は10mm、KS8NS-M30は11.3mmです。
