製品詳細
型式 : MCD-2.4～MCD-5.6
マイクロスタンドチューブ
F548

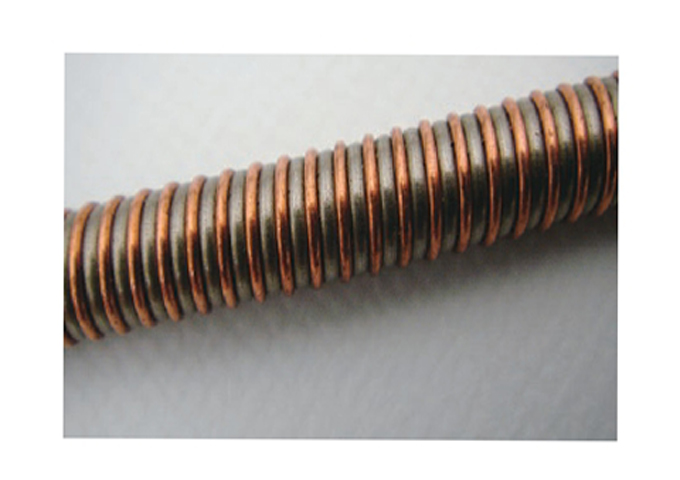

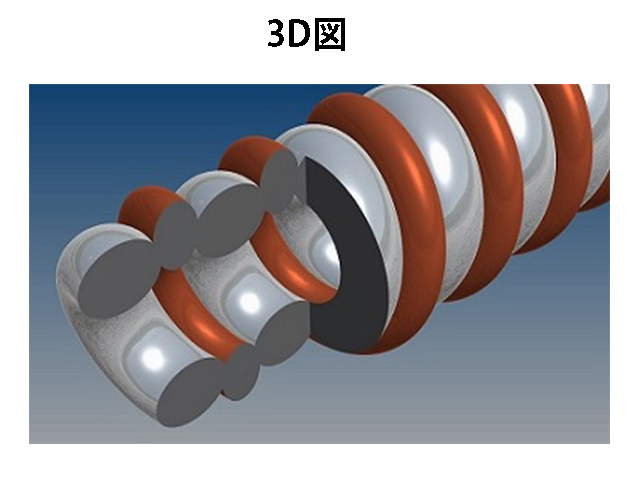

最小外径φ2.42～製作可。細径で曲げた状態を形状保持できるチューブで滑らかに曲がり、軽量です。
被覆(熱収縮チューブ等）を施すことにより外見の見栄えの良さが増し、防水性を有します。
- 業界・用途
-
- 工作機械・ロボット
- 医療
- アミユーズメント
- 光学機器・照明・ライトガイド
◎ヘッドセット用マイク保持部
◎LED等軽量物のライトガイド
◎酸素呼吸器などのレギュレーター部固定用チューブに。
- タイプ
-
形状保持タイプ 細径で曲げた状態を形状保持できるチューブで滑らかに曲がり、軽量です。
被覆(熱収縮チューブ等）を施すことにより外見の見栄えの良さが増し、防水性を有します。
- 材質
- ステンレス+銅線
- サイズ(mm)
- 内径0.8mm～
- RoHS2
- 被覆材質
- 熱収縮チューブ
規格表
| 型式 | 内径±0.2 | 外径±0.2 | 曲げ半径 |
|---|---|---|---|
| MCD-2.4※ | 0.8 | 2.42 | お問い合わせ下さい。 |
| MCD-2.75 | 1.35 | 2.75 | |
| MCD-2.9※ | 1.1 | 2.93 | |
| MCD-3.0※ | 1.2 | 3.03 | |
| MCD-3.5※ | 1.3 | 3.55 | |
| MCD-3.6 | 1.3 | 3.6 | |
| MCD-3.8※ | 1.4 | 3.83 | |
| MCD-4.0 | 1.5 | 4 | |
| MCD-4.2 | 1.7 | 4.2 | |
| MCD-4.4 | 1.9 | 4.4 | |
| MCD-4.5※ | 1.8 | 4.55 | |
| MCD-4.8 | 2.4 | 4.8 | |
| MCD-5.0 | 2.6 | 5 | |
| MCD-5.2※ | 2.1 | 5.2 | |
| MCD-5.3 | 3 | 5.3 | |
| MCD-5.4※ | 2.2 | 5.45 | |
| MCD-5.6※ | 2.2 | 5.6 |
単位：ｍｍ
サイズにより両端末を半田処理しております。
比較表
| 型式 | MCD-2.4～MCD-5.6 | DFAN-3.5～DFAN-3.8 | DFA-1.0～DFA-4.6 | DFM-5R～DFM-25 | DFS-5R～DFS-14 | ND5-3～ND5-16 | SFS-2.4～SFS-8H | WCD-12～WCD-13 | IS-4N～IS-101.6N |
|---|---|---|---|---|---|---|---|---|---|
| 製品名称 | マイクロスタンドチューブ | スタンドチューブ DFANシリーズ（硬鋼線+アルミ） | スタンドチューブ DFAシリーズ（SUS304+アルミ） | スタンドチューブ DFMシリーズ（硬鋼線+軟鋼線） | スタンドチューブ DFSシリーズ（SUS304+真鍮） | スタンドチューブ ND5シリーズ (硬鋼線+真鍮） | スタンドチューブ SFSシリーズ（SUS304+SUS304） | ダブルスタンドチューブ | インターロックチューブ |
| 製品 |  |  |  |  |  |  |  |  |  |
| 材質 | ステンレス+銅線 | 丸線：SWB（硬鋼線） 三角線：AL1050 | 丸線：SUS304 三角線：AL1050 | 丸線：SWB（硬鋼線）・三角線：SWR（軟鋼線） | 丸線：SUS304 三角線：BSBM | 硬鋼線+真鍮 | 丸線：SUS304 三角線：SUS304 | ステンレス・鉄 | SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | |
| 特長 | 細径で曲げた状態を形状保持できるチューブです。 | DFANシリーズは下巻にSWB(ニッケルメッキ)線と上巻にアルミ線を組み合わせた今までにない、新開発の軽量＆経済的なフレキシブルチューブです。 | DFAシリーズは下巻にステンレス線と上巻にアルミ線を組み合わせた今までにない、新開発の最軽量のフレキシブルチューブです。 | SWB（硬鋼線）とSWR（軟鋼線）との組み合わせによる安定した品質と量産コストを抑 えた形状保持型フレキシブルチューブです。 | DFSシリーズは、ステンレス線と真鍮線を組み合わせた、錆の出ないスタンドフレキです。 | ＮＤ５シリーズは、ニッケルメッキ線と真鍮線を組み合わせた、サビの出にくいスタンドチューブです。 | ＳＦＳシリーズは、下巻き上巻きともオールステンレス線（ＳＵＳ３０４）を使用し、サビやきしみ音を極力無くした弊社のラインナップの中でも最高級のフレキシブルチューブです。 | スタンドチューブを二層構造にした物で、形状保持力が強く、重量物の形状固定や振動のかかる場所での形状保持に適しています。 | 曲げた状態で経常を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。 |
| 業界・用途 | 工作機械・ロボット、医療、アミユーズメント、光学機器・照明・ライトガイド | 光学機器・照明・ライトガイド | 車・航空機・鉄道、アミユーズメント、光学機器・照明・ライトガイド | 車・航空機・鉄道、光学機器・照明・ライトガイド | 光学機器・照明・ライトガイド | 車・航空機・鉄道、光学機器・照明・ライトガイド | 光学機器・照明・ライトガイド | 車・航空機・鉄道、光学機器・照明・ライトガイド | 半導体・計測機器、建設・土木、住宅、エネルギー・プラント・原子力発電所、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工具(ドリル・バーナー)・攪拌機・配管洗浄機 |
| サイズ | 内径0.8mm～ | 内径1.6mm～ | 内径1.0mm～ | 内径2.5ｍｍ～ | 内径2.5mm～ | 内径1.2mm～ | 内径1.0mm～ | 内径4.0ｍｍ～ | 内径4.0ｍｍ～ |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する |
使用事例

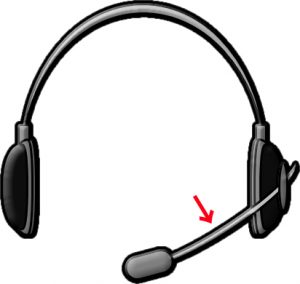

| 用途 | ヘッドセット用マイク保持部 |
|---|
