製品詳細

型式 : DFAN-3.5~DFAN-3.8

スタンドチューブ DFANシリーズ(硬鋼線+アルミ)

F540

スタンドチューブ DFANシリーズ
スタンドチューブ DFANシリーズ

曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
一般的なスタンドチューブは、鉄製チューブにメッキ処理をおこなっており、チューブ内面まで均一にメッキが掛かりづらく、メッキムラ等の問題によりサビが発生いたしますが、サビに強いスタンドチューブは材料の状態で、メッキを掛けたり、サビに強い材料を使用してる為、使用環境を選ばずご使用になれます。
構造は丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも豊富なサイズを揃えており、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。 又内面に補強材を入れる事により重量物にも対応可能です。

DFANシリーズ
DFANシリーズは下巻にSWB(ニッケルメッキ)線と上巻にアルミ線を組み合わせた今までにない、新開発の軽量&経済的なフレキシブルチューブです。ヘッドセットなど軽さを要求される製品に最適なフレキシブルチューブで、下処理の必要がなく熱収縮チューブ被覆を直接フレキに布すことが出来ます

業界・用途
  • 光学機器・照明・ライトガイド

◎ライトガイド
◎マイクスタンド
◎電気スタンド
◎カーアクセサリー固定用

タイプ
形状保持タイプ 曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
構造が丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。又内面に補強材を入れる事により重量物にも対応可能です。
材質

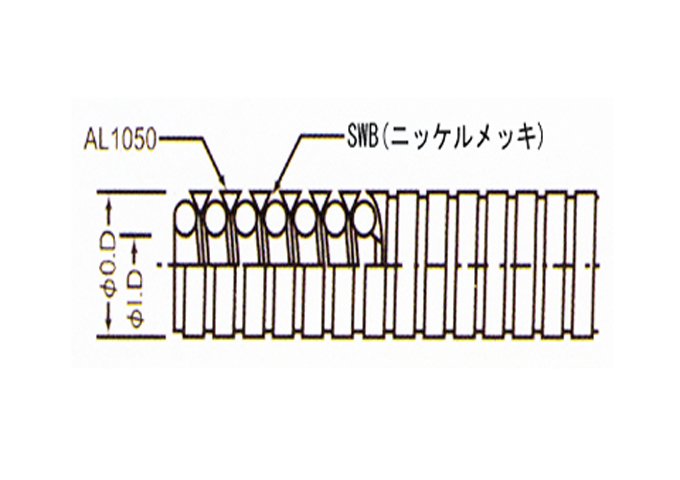

丸線:SWB(硬鋼線) 三角線:AL1050
サイズ(mm)
内径1.6mm~
RoHS2
対応品
被覆材質
表面処理 塗装:特殊カラー塗装

お問い合わせ方法

型式+長さ+加工内容(表面処理、ブラスト加工)

例:DFAN-3.5  L=400mm 黒クロームメッキ 等

※両端金具ASSYの場合


図面での指定若しくは、金具の材質・ネジサイズ・等の指定願います。

例:DFAN-3.5 L=400mm 特殊カラー塗装(白色)

両端オネジ金具付(金具材質:真鍮 ネジサイズ:M10 ネジ長:15mm



各種表面処理

黒塗装



■ブラスト加工

線材にブラスト加工を施す事で、保持力強化する事が可能です。

※ブラスト加工とは
表面に砂などの研磨材を吹き付ける加工法

◇加工例

スタンドチューブ ブラスト加工例

※通常メッキ処理行った上でのご販売となります。


※1 ブラスト加工による保持力強化度合はサイズ、材質により異なります。

規格表
型式 外径 内径 公差
mm mm mm
DFAN-3.5 3.5 1.6 ±0.1
DFAN-3.8 3.8 1.7 ±0.1

※重量などの詳細はお問い合わせください。
※オプションとして線材にブラスト加工を施す事により保持強度をUPさせる事も可能です。詳細はお問い合わせください。

比較表
型式DFAN-3.5~DFAN-3.8DFM-5R~DFM-25ND5-3~ND5-16DFS-5R~DFS-14SFS-2.4~SFS-8HDFA-1.0~DFA-4.6SX-4N~SX-25NMCD-2.4~MCD-5.6WCD-12~WCD-13SSMCD-0.8x2.15~SSMCD-1.0x2.3
製品名称スタンドチューブ DFANシリーズ(硬鋼線+アルミ)スタンドチューブ DFMシリーズ(硬鋼線+軟鋼線)スタンドチューブ ND5シリーズ (硬鋼線+真鍮)スタンドチューブ DFSシリーズ(SUS304+真鍮)スタンドチューブ SFSシリーズ(SUS304+SUS304)スタンドチューブ DFAシリーズ(SUS304+アルミ)セミインターロックチューブマイクロスタンドチューブダブルスタンドチューブステンレスマイクロスタンドチューブ
製品
材質丸線:SWB(硬鋼線) 三角線:AL1050丸線:SWB(硬鋼線)・三角線:SWR(軟鋼線)硬鋼線+真鍮丸線:SUS304 三角線:BSBM丸線:SUS304 三角線:SUS304丸線:SUS304 三角線:AL1050SUS304ステンレス+銅線ステンレス・鉄ステンレス
RoHS2対応品対応品対応品対応品対応品対応品対応品対応品対応品
特長DFANシリーズは下巻にSWB(ニッケルメッキ)線と上巻にアルミ線を組み合わせた今までにない、新開発の軽量&経済的なフレキシブルチューブです。SWB(硬鋼線)とSWR(軟鋼線)との組み合わせによる安定した品質と量産コストを抑 えた形状保持型フレキシブルチューブです。ND5シリーズは、ニッケルメッキ線と真鍮線を組み合わせた、サビの出にくいスタンドチューブです。DFSシリーズは、ステンレス線と真鍮線を組み合わせた、錆の出ないスタンドフレキです。SFSシリーズは、下巻き上巻きともオールステンレス線(SUS304)を使用し、サビやきしみ音を極力無くした弊社のラインナップの中でも最高級のフレキシブルチューブです。DFAシリーズは下巻にステンレス線と上巻にアルミ線を組み合わせた今までにない、新開発の最軽量のフレキシブルチューブです。チューブの噛み合わせが強く、側圧、引っ張りに特に強い。伸縮が無く、曲げ半径が大きく固いため、特に石英系光ファイバーの保護に最適です。細径で曲げた状態を形状保持できるチューブです。スタンドチューブを二層構造にした物で、形状保持力が強く、重量物の形状固定や振動のかかる場所での形状保持に適しています。ケーブル、光ファイバーを強固に保護しながら、任意の曲げた形状を保持する形状保持機能を持つ保護チューブです。
業界・用途光学機器・照明・ライトガイド車・航空機・鉄道、光学機器・照明・ライトガイド車・航空機・鉄道、光学機器・照明・ライトガイド光学機器・照明・ライトガイド光学機器・照明・ライトガイド車・航空機・鉄道、アミユーズメント、光学機器・照明・ライトガイド情報・通信、エネルギー・プラント・原子力発電所、レーザー加工機工作機械・ロボット、医療、アミユーズメント、光学機器・照明・ライトガイド車・航空機・鉄道、光学機器・照明・ライトガイド内視鏡・カテーテル、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡
サイズ内径1.6mm~内径2.5mm~内径1.2mm~内径2.5mm~内径1.0mm~内径1.0mm~内径4.0mm~内径0.8mm~内径4.0mm~内径0.8mm~
