製品詳細
型式 : SX-4N～SX-25N

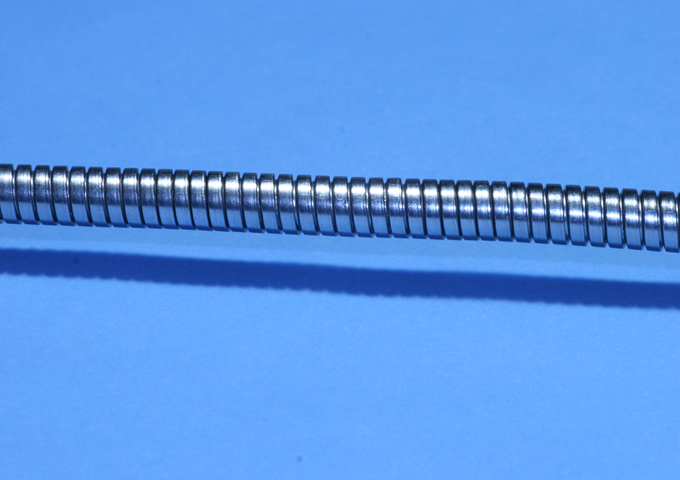

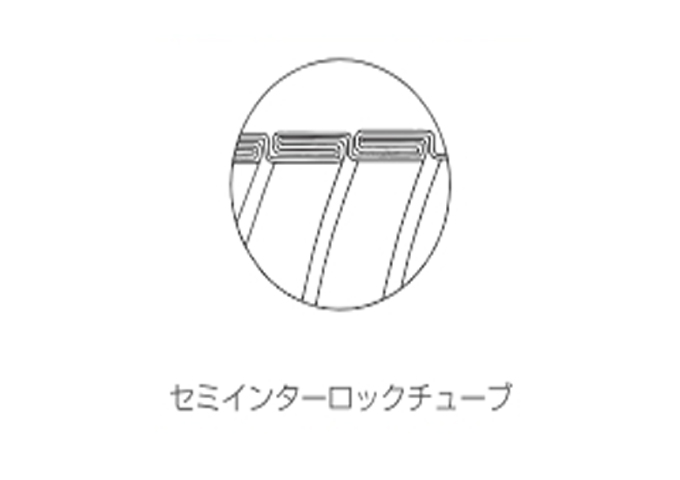

セミインターロックチューブ
F582
チューブの噛み合わせが強く、側圧、引っ張りに特に強い。伸縮が無く、曲げ半径が大きく固いため、特に石英系光ファイバーの保護に最適です。
- 業界・用途
-
- 情報・通信
- エネルギー・プラント・原子力発電所
- レーザー加工機
石英系光ファイバーの保護
- タイプ
- 曲げ半径大タイプ チューブの噛み合わせが強く、側圧、引っ張りに特に強い。伸縮が無く、曲げ半径が大きく固いため、特に石英系光ファイバーの保護に最適です。
- 材質
- SUS304
- サイズ(mm)
- 内径4.0ｍｍ～
- RoHS2
- 対応品
- 被覆材質
- ポリエチレン被覆 ※軟質塩化ビニールでの被覆も可能です。
- 色
- 標準色：黒
規格表
| 型式 | 内径±0.2 | 外径±0.3 | 曲げ半径±15 | 定尺 | 切り売り | ポリエチレン被覆 | 外径±0.3 | 定尺 |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | m | mm | m | |||
| SX-4N | 4 | 5.8 | 35 | 100 | ○ | SXPE-4N | 7 | 100 |
| SX-5N | 5 | 6.7 | 50 | 100 | ○ | SXPE-5N | 7.7 | 100 |
| SX-6N | 6 | 7.9 | 50 | 100 | ▲ | SXPE-6N | 9.4 | 100 |
| SX-7N | 7 | 8.9 | 60 | 100 | ▲ | SXPE-7N | 10.4 | 100 |
| SX-8N | 8 | 9.8 | 70 | 100 | ○ | SXPE-8N | 11.7 | 100 |
| SX-9N | 9.5 | 12 | 80 | 50 | ○ | SXPE-9N | 13.5 | 50 |
| SX-13N | 12.5±0.3 | 15±0.3 | 90±20 | 50 | ▲ | SXPE-13N | 16.5 | 50 |
| SX-15N | 15.8±0.3 | 18.3±0.3 | 90±30 | 50 | ▲ | SXPE-15N | 20.0±0.4 | 50 |
| SX-19N | 19.1±0.3 | 22.1±0.3 | 95±30 | 30 | ▲ | SXPE-19N | 24.0±0.4 | 30 |
| SX-25N | 25.4±0.3 | 28.5±0.3 | 110±40 | 30 | ▲ | SXPE-25N | 30.5±0.4 | 30 |
※外形寸法は御希望の寸法で製作可
比較表
| 型式 | SX-4N～SX-25N | KSWSP-1.2N～KSWSP-8N KSWSPP-1.2N～KSWSPP-8N | SASP・SASPP・SAWSP・SAWSPP | SABR-3.2～SABR-14N |
|---|---|---|---|---|
| 製品名称 | セミインターロックチューブ | ケーシングＷスプリングチューブ | セミインター（ダブル）スプリングチューブ | セミインターチューブ SABRタイプ |
| 製品 | |  |  |  |
| 材質 | SUS304 | SUS304 | SUS304 | SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 |
| 特長 | チューブの噛み合わせが強く、側圧、引っ張りに特に強い。伸縮が無く、曲げ半径が大きく固いため、特に石英系光ファイバーの保護に最適です。 | ケーシングチューブの谷部分にステンレス線を入れ曲げ半径を大きくしました。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。 | セミインターチューブの谷部分にステンレス線を入れ曲げ半径を大きくしおります。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。 | セミインターチューブの噛み合わせ部分を調整する事により、曲げ半径を大きくしての製作が可能となりました。 セミンターチューブの特性である 柔軟性・噛み合わせの強固さ（側圧・捻じれ・引っ張り強さ）などを残しつつ、曲げ半径を任意に設定出来る為、レーザーファイバーなどの保護などに最適 |
| 業界・用途 | 情報・通信、エネルギー・プラント・原子力発電所、レーザー加工機 | 半導体・計測機器、医療、レーザー加工機、センサ・光ファイバー保護 | 半導体・計測機器、医療、レーザー加工機、センサ・光ファイバー保護 | 半導体・計測機器、情報・通信、車・航空機・鉄道、レーザー加工機、センサ・光ファイバー保護 |
| サイズ | 内径4.0ｍｍ～ | 内径1.2mm～ | 内径3.2ｍｍ～ | 内径3.2ｍｍ～ |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する |
