製品詳細
型式 : KSWSP-1.2N～KSWSP-8N KSWSPP-1.2N～KSWSPP-8N

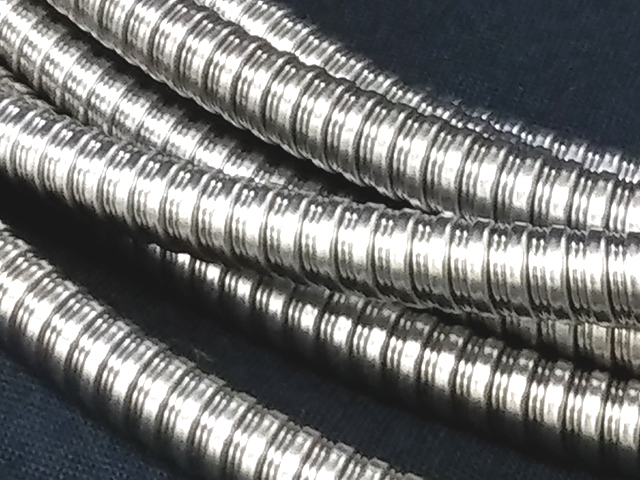

ケーシングＷスプリングチューブ
F119

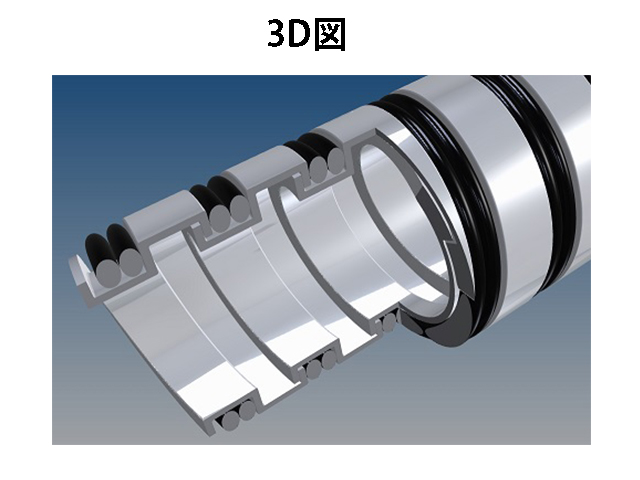

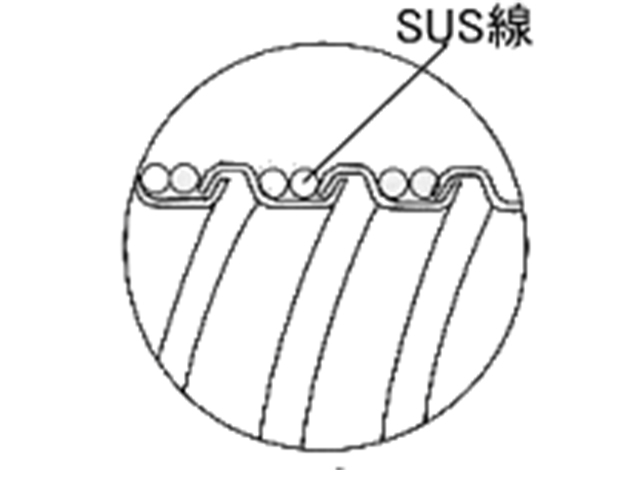

ケーシングチューブの谷部分にステンレス線を入れ曲げ半径を大きくする。線径・線材を変更することにより任意の曲げ半径を作ることも可能。超軽量・強固型のチタン製も製作可能（但し、線材はステンレスとなります)。柔軟性に富み、繰り返し曲げに良く耐える。ステンレス線を二重にすることにより外径寸法の安定・しなやかさに効果を発揮する。伸縮が無いため光ファイバーの保護、特に石英系光ファイバーや中空光ファイバーの保護に最適です。
- 業界・用途
-
- 半導体・計測機器
- 医療
- レーザー加工機
- センサ・光ファイバー保護
◎許容曲げ半径の大きい光ファイバーの保護
◎レーザー溶接機・レーザー加工機等の大口径レーザーファイバーの保護
- タイプ
- 曲げ半径大タイプ ケーシングチューブの谷部分にステンレス線を入れ曲げ半径を大きくする。線径・線材を変更することにより任意の曲げ半径を作ることも可能.伸縮が無いため光ファイバーの保護、特に石英系光ファイバーや中空光ファイバーの保護に最適です。
- 材質
- SUS304
- サイズ(mm)
- 内径1.2mm～
- RoHS2
- 対応品
- 被覆材質
- 標準品のＰＶＣ被覆の他にウレタン（PU）、ポリエチレン(PE)、シリコンゴム(Si)等被覆可能です。（受注製作品）
- 色
- ＰＶＣの色は黒が標準色 他の色味に関しては営業担当までご相談下さい。
規格表
| スタンダードタイプ | PVC被覆タイプ | ||||||
|---|---|---|---|---|---|---|---|
| 型式 | 内径±0.2 | 外径±0.2 | 曲げ半径±10 | 定尺※1 | 型式 | 外径±0.2 | 定尺※1 |
| mm | mm | mm | m | mm | m | ||
| KSWSP-1.2N | 1.2 | 2.3 | 30 | 100 | KSWSPP-1.2N | 3 | 100 |
| KSWSP-1.5N | 1.5 | 2.6 | 30 | 100 | KSWSPP-1.5N | 3.4 | 100 |
| KSWSP-1.8N | 1.8 | 2.9 | 30 | 100 | KSWSPP-1.8N | 3.7 | 100 |
| KSWSP-2.2N | 2.2 | 3.4 | 30 | 100 | KSWSPP-2.2N | 4.4 | 100 |
| KSWSP-2.6N | 2.6 | 3.8 | 30 | 100 | KSWSPP-2.6N | 4.8 | 100 |
| KSWSP-3N | 3 | 4.6 | 30 | 100 | KSWSPP-3N | 6.1 | 100 |
| KSWSP-3.2N | 3.2 | 4.8 | 30 | 100 | KSWSPP-3.2N | 6.3 | 100 |
| KSWSP-3.5N | 3.5 | 5 | 75 | 100 | KSWSPP-3.5N | 6.6 | 100 |
| KSWSP-4N | 4 | 5.6 | 40 | 100 | KSWSPP-4N | 7 | 100 |
| KSWSP-5N | 5 | 7 | 50 | 100 | KSWSPP-5N | 8.5 | 100 |
| KSWSP-6N | 6 | 8 | 70 | 100 | KSWSPP-6N | 9.2 | 100 |
| KSWSP-7N | 7 | 9 | 60 | 100 | KSWSPP-7N | 10 | 100 |
| KSWSP-8N | 8 | 10 | 55 | 100 | KSWSPP-8N | 11.4 | 100 |
*他のサイズの製作可能です。お問い合わせください。
*1：通常１本長10ｍとなり、1本長10ｍ以上の長尺品をご希望の場合、別途お問い合わせください。
比較表
| 型式 | KSWSP-1.2N～KSWSP-8N KSWSPP-1.2N～KSWSPP-8N | SASP・SASPP・SAWSP・SAWSPP | SABR-3.2～SABR-14N | SX-4N～SX-25N |
|---|---|---|---|---|
| 製品名称 | ケーシングＷスプリングチューブ | セミインター（ダブル）スプリングチューブ | セミインターチューブ SABRタイプ | セミインターロックチューブ |
| 製品 |  |  |  |  |
| 材質 | SUS304 | SUS304 | SUS304 | SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 |
| 特長 | ケーシングチューブの谷部分にステンレス線を入れ曲げ半径を大きくしました。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。 | セミインターチューブの谷部分にステンレス線を入れ曲げ半径を大きくしおります。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。 | セミインターチューブの噛み合わせ部分を調整する事により、曲げ半径を大きくしての製作が可能となりました。 セミンターチューブの特性である 柔軟性・噛み合わせの強固さ（側圧・捻じれ・引っ張り強さ）などを残しつつ、曲げ半径を任意に設定出来る為、レーザーファイバーなどの保護などに最適 | チューブの噛み合わせが強く、側圧、引っ張りに特に強い。伸縮が無く、曲げ半径が大きく固いため、特に石英系光ファイバーの保護に最適です。 |
| 業界・用途 | 半導体・計測機器、医療、レーザー加工機、センサ・光ファイバー保護 | 半導体・計測機器、医療、レーザー加工機、センサ・光ファイバー保護 | 半導体・計測機器、情報・通信、車・航空機・鉄道、レーザー加工機、センサ・光ファイバー保護 | 情報・通信、エネルギー・プラント・原子力発電所、レーザー加工機 |
| サイズ | 内径1.2mm～ | 内径3.2ｍｍ～ | 内径3.2ｍｍ～ | 内径4.0ｍｍ～ |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する |
使用事例
特殊加工例
 |

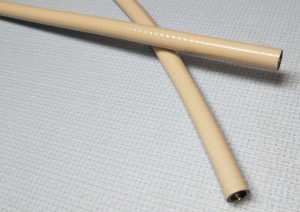

| KSWSPPU-5.5N |
| ケーシングダブルスプリングチューブに ウレタンを被覆 |
