製品詳細

型式 : SASP・SASPP・SAWSP・SAWSPP

セミインター(ダブル)スプリングチューブ

F517

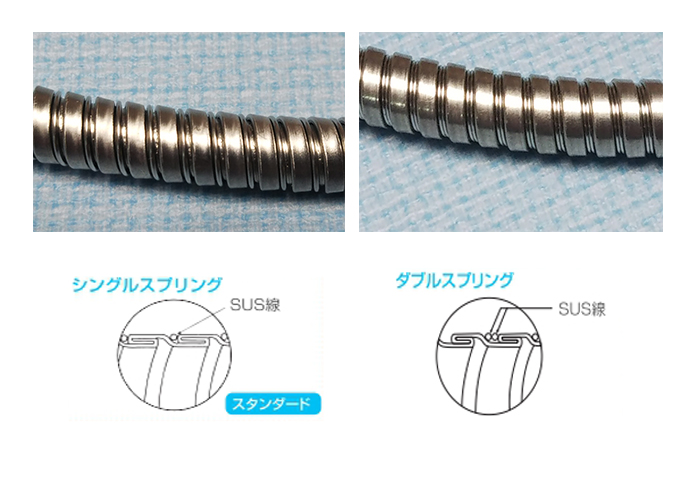

セミインターチューブの谷部分にステンレス線を入れ曲げ半径を大きくします。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。柔軟性に富み、繰り返し曲げに良く耐えます。ステンレス線を二重にすることにより、外径寸法の」安定、しなやかさに効果を発揮します。
剛性が高く伸縮が無いため、レーザー加工機の光ファイバー保護や中空光ファイバーの保護に最適です。

業界・用途
  • 半導体・計測機器
  • 医療
  • レーザー加工機
  • センサ・光ファイバー保護

歯科レーザー治療器のパワーレーザー用光ファイバー保護
ハイパワーレーザー加工機用光ファイバーの保護 他

タイプ
曲げ半径大タイプ セミインターチューブの谷部分にステンレス線を入れ曲げ半径を大きくします。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。柔軟性に富み、繰り返し曲げに良く耐えます。ステンレス線を二重にすることにより、外径寸法の」安定、しなやかさに効果を発揮します。
材質
SUS304
サイズ(mm)
内径3.2mm~
RoHS2
対応品
被覆材質
標準:軟質塩化ビニール  その他にもポリエチレン、ハイトレル、ポリオレフィン、フッ素樹脂、シリコーンゴム等他の材質 も製作対応可能です。
標準:黒  その他の色味に関しては お問合せ下さい。
規格表

◇シングルタイプ

型式 内径
±0.2
外径
±0.3
曲げ半径
±30
定尺  型式 外径
±0.3
定尺
mm mm mm m mm m
SASP-4N 4 6 70 30 SASPP-4N 7 30
SASP-4.5N 4.5 6.5 80 30 SASPP-4.5N 7.7 30
SASP-5N 5 7 80 30 SASPP-5N 8.6 30
SASP-6N 6 8 110 30 SASPP-6N 9.6 30
SASP-7N 7 9.3 115 30 SASPP-7N 11 30
SASP-8N 8 10.2 113 30 SASPP-8N 12 30
SASP-9N 9.5 12.2 100 30 SASPP-9N 14 30
SASP-10N 10 13 150 30 SASPP-10N 15.4 30
SASP-11N 11 14.2 300 30 SASPP-11N 16.5 30



◇ダプルスプリングタイプ

型式 内径
±0.2
外径
±0.3
曲げ半径 定尺 型式 外径
±0.3
定尺
mm mm mm m mm mm
SAWSP-3.2N 3.2 5.2 60±30 30 SAWSPP-3.2N 6.5 30
SAWSP-4N 4 6 70±30 30 SAWSPP-4N 7 30
SAWSP-4.5N 4.5 6.5 80±30 30 SAWSPP-4.5N 7.7 30
SAWSP-5N 5 7 80±30 30 SAWSPP-5N 8.6 30
SAWSP-6N 6 8 110±30 30 SAWSPP-6N 9.6 30
SAWSP-7N 7 9.3 115±30 30 SAWSPP-7N 11 30
SAWSP-8N 8 10.2 115±30 30 SAWSPP-8N 12 30
SAWSP-9N 9.5 12.2 200±50 30 SAWSPP-9N 14 30
SAWSP-10N 10 13 200±50 30 SAWSPP-10N 15 30
SAWSP-11N 11 14.2 300±30 30 SAWSPP-11N 16.5 30



定尺:通常1本長10m程度となり、30mはその組み合わせとなります。1本長10~20m以上の長尺品ご希望の場合、
別途お問い合わせください。
*他のサイズも製作可能です、また任意の曲げ半径である程度製作可能ですのでお問い合わせください。
*外径についてもは任意の寸法で製作可能です。

比較表
型式SASP・SASPP・SAWSP・SAWSPPSA-2.6N~SA-25NSABR-3.2~SABR-14NKSWSP-1.2N~KSWSP-8N KSWSPP-1.2N~KSWSPP-8N
製品名称セミインター(ダブル)スプリングチューブセミインターチューブセミインターチューブ SABRタイプケーシングWスプリングチューブ
製品
材質SUS304SUS304SUS304SUS304
RoHS2対応品対応品対応品対応品
特長セミインターチューブの谷部分にステンレス線を入れ曲げ半径を大きくしおります。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。ケーシングチューブと比べ噛み合わせが強固のため、側圧、捻じれ、引っ張りに強い。柔軟性に富み、繰り返し曲げによく耐える。伸びがないので、光ファイバーの保護にも最適です。セミインターチューブの噛み合わせ部分を調整する事により、曲げ半径を大きくしての製作が可能となりました。 セミンターチューブの特性である 柔軟性・噛み合わせの強固さ(側圧・捻じれ・引っ張り強さ)などを残しつつ、曲げ半径を任意に設定出来る為、レーザーファイバーなどの保護などに最適ケーシングチューブの谷部分にステンレス線を入れ曲げ半径を大きくしました。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。
業界・用途半導体・計測機器、医療、レーザー加工機、センサ・光ファイバー保護半導体・計測機器、工作機械・ロボット、建設・土木、情報・通信、車・航空機・鉄道、アミユーズメント、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡半導体・計測機器、情報・通信、車・航空機・鉄道、レーザー加工機、センサ・光ファイバー保護半導体・計測機器、医療、レーザー加工機、センサ・光ファイバー保護
サイズ内径3.2mm~内径φ2.6~内径3.2mm~内径1.2mm~
製品詳細
使用事例
特殊製作品例
