製品詳細
型式 : SA-2.6N～SA-25N

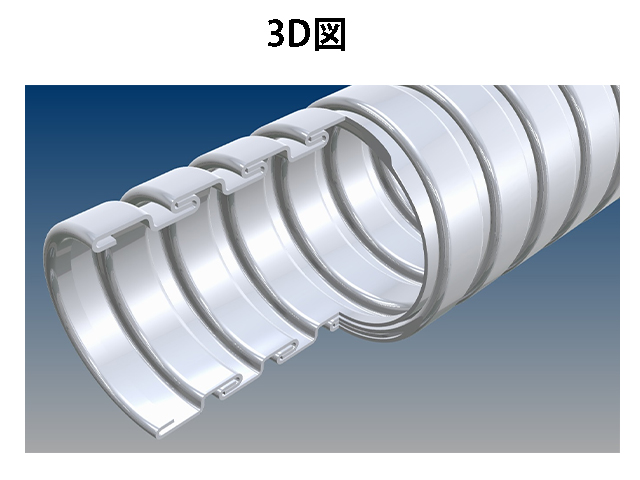

セミインターチューブ
F96

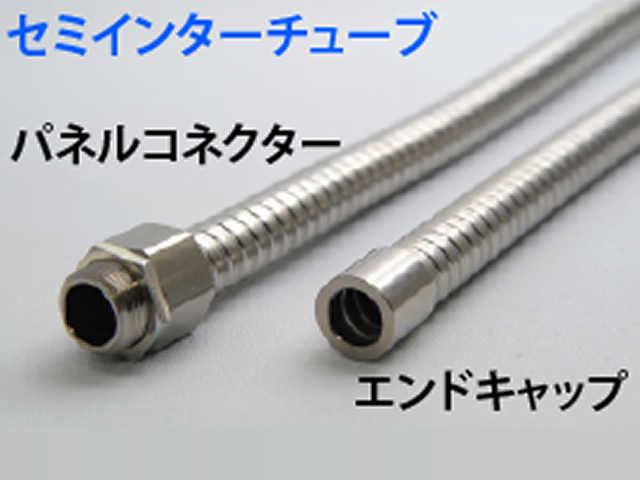

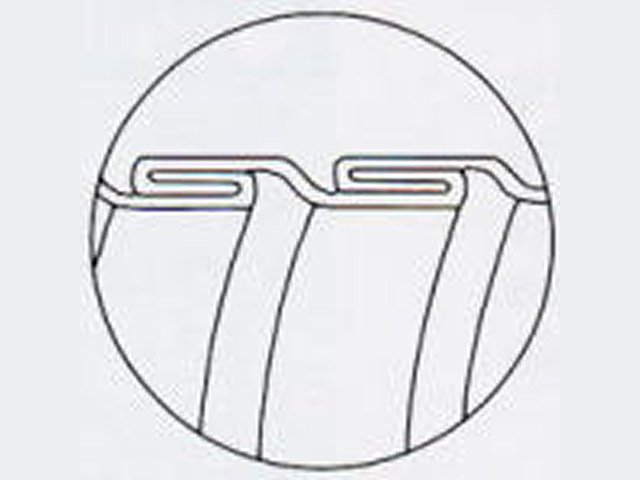

セミインターチューブは 噛み合わせが強固のため、ケーシングチューブに比べ側圧、捻じれ、引っ張りに強い（通常の使用では噛み合わせが外れることはない）。柔軟性に富み、繰り返し曲げによく耐える。チューブの伸びがないので、配線保護や光ファイバーの保護管などに最適です。指定長でのカット、コネクターとのASSYもお受けしております。
- 業界・用途
-
- 半導体・計測機器
- 工作機械・ロボット
- 建設・土木
- 情報・通信
- 車・航空機・鉄道
- アミユーズメント
- エネルギー・プラント・原子力発電所
- レーザー加工機
- センサ・光ファイバー保護
- 光学機器・照明・ライトガイド
- 工業用内視鏡
光ファイバー保護・電線保護・シャワーホースカバー・アーケードゲーム機のハーネス保護
- タイプ
- 柔軟性タイプ ケーシングチューブと比べ噛み合わせが強固のため、側圧、捻じれ、引っ張りに強い（通常の使用では噛み合わせが外れることはない）。柔軟性に富み、繰り返し曲げによく耐える。伸びがないので、光ファイバーの保護にも最適。
- 材質
- SUS304
- サイズ(mm)
- 内径φ2.6～
- RoHS2
- 対応品
- 被覆材質
- 標準品のPVC被覆の他にステンレスブレード(B)、ポリエチレン(PE)、フッ素樹脂(FEP.ETFE.PFA)シリコンゴム(Si)等被覆可能です。
- 色
- PVCの色は黒が標準色 他の色味に関しては営業担当までご相談下さい。
規格表
| 型式 | 内径±0.2 | 外径±0.2 | 定尺(m) | 切り売り | PVC被覆型式 | 外径±0.3 | 定尺(m) |
|---|---|---|---|---|---|---|---|
| SA-2.6N | 2.6φ | 3.9φ | 100 | ▲ | SAP-2.6N | 4.9φ | 100 |
| SA-3N | 3 | 4.6 | 100 | ▲ | SAP-3N | 6 | 100 |
| SA-3.5N | 3.5 | 5.1 | 100 | ▲ | SAP-3.5N | 6.5 | 100 |
| SA-4N | 4 | 6 | 100 | ○ | SAP-4N | 7.5 | 100 |
| SA-4.5N | 4.5 | 6.5 | 100 | ▲ | SAP-4.5N | 8 | 100 |
| SA-5N | 5 | 7.1 | 100 | ▲ | SAP-5N | 8,5 | 100 |
| SA-6N | 6 | 8 | 100 | ▲ | SAP-6N | 9.6 | 100 |
| SA-7N | 7 | 9 | 100 | ▲ | SAP-7N | 11 | 100 |
| SA-8N | 8 | 10 | 100 | ▲ | SAP-8N | 12 | 100 |
| SA-9SN | 9 | 11 | 50 | ▲ | SAP-9SN | 13 | 50 |
| SA-9N | 9.5 | 12.2±0.3 | 100 | ▲ | SAP-9N | 14 | 50 |
| SA-10N | 10.0±0.3 | 12.3±0.3 | 50 | ▲ | SAP-10N | 14.2 | 50 |
| SA-11N | 11.0±0.3 | 14.0±0.3 | 50 | ▲ | SAP-11N | 15.8 | 50 |
| SA-13N | 12.5±0.3 | 15.2±0.3 | 50 | ▲ | SAP-13N | 17.2 | 50 |
| SA-14N | 14.0±0.3 | 17.0±0.3 | 50 | ▲ | SAP-14N | 19 | 50 |
| SA-15N | 15.8±0.3 | 18.5±0.3 | 50 | ▲ | SAP-15N | 21.0±0.4 | 50 |
| SA-19N | 19.1±0.3 | 21.8±0.3 | 30 | ▲ | SAP-19N | 25.0±0.4 | 30 |
| SA-20N | 20.8±0.3 | 24.1±0.3 | 30 | ▲ | SAP-20N | 27.5±0.4 | 30 |
| SA-25N | 25.4±0.4 | 28.1±0.4 | 50 | ▲ | SAP-25N | 32.0±0.5 | 30 |
| SA-26N | 26.4±0.5 | 30.0±0.5 | 30 | ▲ | ※ | – | – |
| SA-35N | 35.0±0.5 | 39.5±0.5 | 10 | ▲ | ※ | – | – |
| SA-40N | 40.0±0.5 | 44.5±0.5 | 10 | ▲ | ※ | – | – |
| SA-50N | 50.8±0.8 | 56.0±0.8 | 10 | ▲ | ※ | – | – |
| SA-63N | 63.5±1.3 | 68.0±1.3 | 10 | ▲ | ※ | – | – |
| SA-75N | 76.4±1.5 | 81.5±1.5 | 10 | ▲ | ※ | – | – |
| SA-89N | 89.0±2 | 95.0±2 | 10 | ▲ | ※ | – | – |
| SA-101N | 102.0±2 | 108.0±2 | 5 | ▲ | ※ | – |
* SA-31N～200N受注生産。
* SAPタイプの外径については、任意の寸法で製作可。
* ※印についてはお問い合わせください。
比較表
| 型式 | SA-2.6N～SA-25N | SKS-8～SKS-15 | KS-1.2N〜KS-54N | SSA-12.3～SSA-13.3 | KSO-1.2N～KSO-15N | KSV-1.5N～KSV-10N |
|---|---|---|---|---|---|---|
| 製品名称 | セミインターチューブ | セミケーシングチューブ | ケーシングチューブ | ストレッチセミインターチューブ | e-flex(イーフレックス） | レーザーファイバーケーシング |
| 製品 |  |  |  |  |  |  |
| 材質 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 |
| 特長 | ケーシングチューブと比べ噛み合わせが強固のため、側圧、捻じれ、引っ張りに強い。柔軟性に富み、繰り返し曲げによく耐える。伸びがないので、光ファイバーの保護にも最適です。 | ケーシングチューブの構造を、内側に折り曲げることにより非常に噛み合わせが強固となり、捻じれ、引っ張り、曲げに強く、外れにくい構造で且つ軽量で使いやすいなっております。 | 汎用品、標準在庫品、軽量で柔軟性に富み、伸び無し、引っ張り荷重・側圧・繰り返し曲げに強く、一定の曲げ半径以下に曲がらない。 | 一定の曲げ半径以上には曲がらず、 柔軟性を保ちながら保護強度も強固で可動部の保護にも適しています。 | ケーシングチューブの被覆材として、業界標準であるPVCに代わり、オレフィン系エラストマーを採用 | 防水・防油構造でケーシングチューブに軟質ハードPVCを被覆したタイプです。 |
| 業界・用途 | 半導体・計測機器、工作機械・ロボット、建設・土木、情報・通信、車・航空機・鉄道、アミユーズメント、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 | 工作機械・ロボット、レーザー加工機、センサ・光ファイバー保護 | 半導体・計測機器、工作機械・ロボット、情報・通信、医療、車・航空機・鉄道、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 | 工作機械・ロボット、住宅 | 半導体・計測機器、工作機械・ロボット、情報・通信、センサ・光ファイバー保護 | レーザー加工機、センサ・光ファイバー保護 |
| サイズ | 内径φ2.6～ | 内径7.9ｍｍ～ | 内径φ1.2～ | 内径12.3ｍｍ～ | 内径1.2mm～ | 内径1.5mm～ |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する |
使用事例

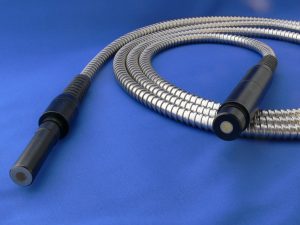

| 用途 | 光ファイバー保護チューブ |
|---|---|
| 型式 | SA-5N |
| お客様の声 | 折れやすい光ファイバーを完全に保護出来る事もあり、断線リスクからの回避が行え非常に満足している。 |
特殊加工例
 |

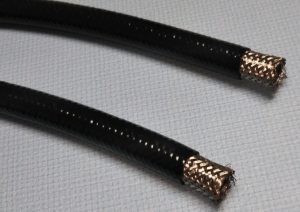

| 型式：SABP-7N |
| セミインターチューブにブレードを掛け、軟質PVCを被覆 |
 |

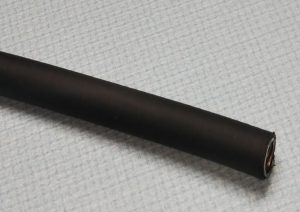

| 型式：SAP(UL)-6N |
| セミインターチューブに難燃PVC（艶消し）被覆 |
