製品詳細
型式 : SKS-8～SKS-15
セミケーシングチューブ
F478

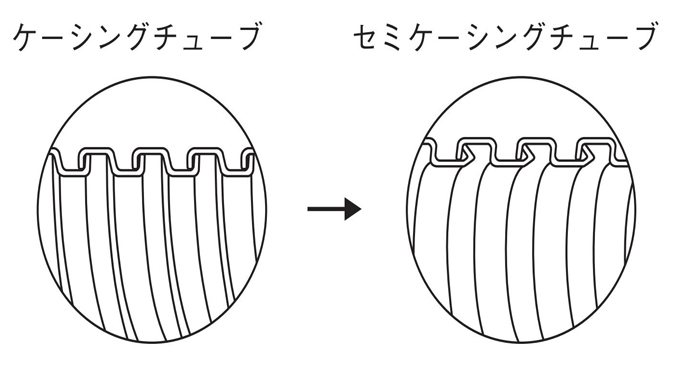

ケーシングチューブの構造を、図のように内側に折り曲げることにより非常に噛み合わせが強固となり、捻じれ、引っ張り、曲げに強く、外れにくい構造で且つ軽量で使いやすくなっております。
- 業界・用途
-
- 工作機械・ロボット
- レーザー加工機
- センサ・光ファイバー保護
レーザー溶接機・レーザー加工等の大口径レーザーファイバーの保護・ロボット周りの光ファイバー・電線の保護・ライトガイド・シャワーホースカバー・電線の保護
- タイプ
- 柔軟性タイプ ステンレス製のフレキシブルチューブで、柔軟性に富み、かつ一定の曲げ半径以上に曲がらず(光ファイバの許容曲げ半径をコントロールできるチューブ）引っ張っても伸びず、側圧・引張荷重に非常に強い特性を持ち合わせております。
- 材質
- SUS304
- サイズ(mm)
- 内径7.9ｍｍ～
- RoHS2
- 対応品
- 被覆材質
- 軟質塩化ビニール ※他の材質については お問合せ下さい。
- 色
- 標準色：黒色
規格表
| 型式 | 内径 | 外径 | 曲げ半径±10mm | 重量g/m | 定尺m | PVC被覆型式 | PVC外径 | 定尺m |
|---|---|---|---|---|---|---|---|---|
| SKS-8N | 7.9±0.2 | 10.0±0.2 | 38 | 88 | 100 | SKSP-8N | 11.4±0.2 | 100 |
| SKS-9N | 9.4±0.2 | 12.3±0.2 | 45 | 140 | 50 | SKSP-9N | 14.2±0.3 | 50 |
| SKS-10N | 9.8±0.2 | 12.7±0.2 | 45 | 148 | 50 | SKSP-10N | 14.7±0.3 | 50 |
| SKS-11N | 10.8±0.2 | 13.7±0.2 | 47 | 158 | 50 | SKSP-11N | 15.9±0.3 | 50 |
| SKS-12N | 11.9±0.2 | 14.8±0.2 | 50 | 165 | 50 | SKSP-12N | 16.1±0.3 | 50 |
| SKS-13N | 12.8±0.2 | 15.8±0.2 | 52 | 178 | 50 | SKSP-13N | 17.7±0.3 | 50 |
| SKS-15N | 15.8±0.3 | 18.9±0.3 | 55 | 260 | 50 | SKSP-15N | 21.0±0.3 | 50 |
※本製品 完全受注製作品となっております。
比較表
| 型式 | SKS-8～SKS-15 | KS-1.2N〜KS-54N | SA-2.6N～SA-25N |
|---|---|---|---|
| 製品名称 | セミケーシングチューブ | ケーシングチューブ | セミインターチューブ |
| 製品 |  |  |  |
| 材質 | SUS304 | SUS304 | SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 |
| 特長 | ケーシングチューブの構造を、内側に折り曲げることにより非常に噛み合わせが強固となり、捻じれ、引っ張り、曲げに強く、外れにくい構造で且つ軽量で使いやすいなっております。 | 汎用品、標準在庫品、軽量で柔軟性に富み、伸び無し、引っ張り荷重・側圧・繰り返し曲げに強く、一定の曲げ半径以下に曲がらない。 | ケーシングチューブと比べ噛み合わせが強固のため、側圧、捻じれ、引っ張りに強い。柔軟性に富み、繰り返し曲げによく耐える。伸びがないので、光ファイバーの保護にも最適です。 |
| 業界・用途 | 工作機械・ロボット、レーザー加工機、センサ・光ファイバー保護 | 半導体・計測機器、工作機械・ロボット、情報・通信、医療、車・航空機・鉄道、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 | 半導体・計測機器、工作機械・ロボット、建設・土木、情報・通信、車・航空機・鉄道、アミユーズメント、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 |
| サイズ | 内径7.9ｍｍ～ | 内径φ1.2～ | 内径φ2.6～ |
