製品詳細
型式 : KSO-1.2N～KSO-15N

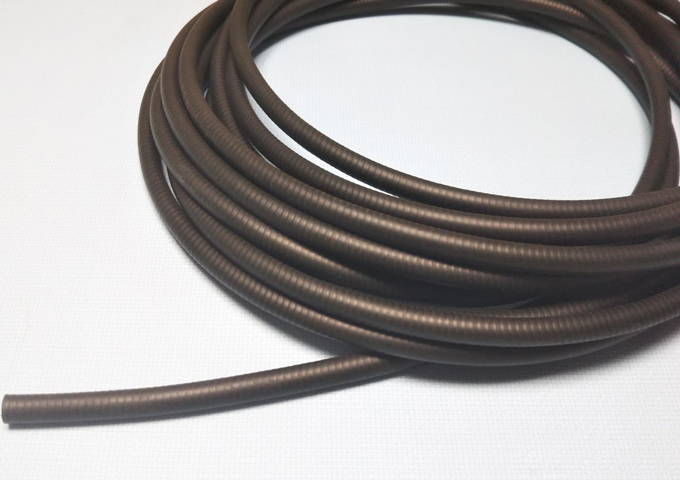

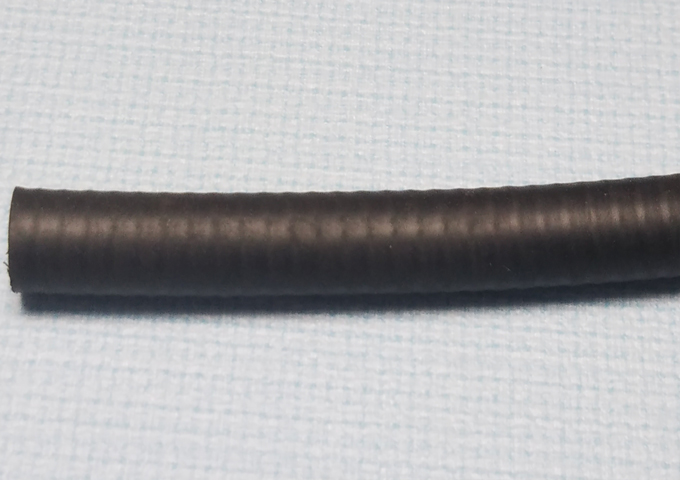

e-flex(イーフレックス）
F472
標準在庫品。ケーシングチューブの被覆材として、業界標準であるPVCに代わり、オレフィン系エラストマーを採用。柔軟性・耐薬品性・耐候性に優れ、ハロゲン化合物や鉛等を含まない為、脱塩ビを検討されている方はもちろん、RoHS指令やグリーン調達対策にも対応する事ができます。
- 業界・用途
-
- 半導体・計測機器
- 工作機械・ロボット
- 情報・通信
- センサ・光ファイバー保護
配線・光ファイバー等の保護管等
- タイプ
- 柔軟性タイプ
- 材質
- SUS304
- サイズ(mm)
- 内径1.2mm～
- RoHS2
- 対応品
- 被覆材質
- オレフィン系エラストマー
- 色
- 黒が標準色で、他に青、黄、緑、赤、紫、白など作成可能です。（受注製作品）
- 受注製作品
- ※特注サイズやカラー色も製作出来ますのでお問い合わせ下さい。
規格表
| 型式 | 内径±0.2 | 外径±0.2 | 曲げ半径±5 | 定尺 |
|---|---|---|---|---|
| mm | mm | mm | m | |
| KSO-1.2N | 1.2±0.2 | 3.0±0.1 | 23 | 100 |
| KSO-1.5N | 1.5±0.1 | 3.4±0.1 | 23 | 100 |
| KSO-1.8N | 1.8 | 3.7 | 23 | 100 |
| KSO-2.2N | 2.2 | 4.4 | 20 | 100 |
| KSO-2.6N | 2.6 | 4.8 | 20 | 100 |
| KSO-3N | 3 | 6.1 | 18 | 100 |
| KSO-3.2N | 3.2 | 6.3 | 18 | 100 |
| KSO-3.5N | 3.5 | 6.1 | 19 | 100 |
| KSO-4N | 4 | 7 | 19 | 100 |
| KSO-5N | 5 | 8.5 | 24 | 100 |
| KSO-6N | 6 | 9.2 | 25 | 100 |
| KSO-7N | 7 | 10 | 27 | 100 |
| KSO-8N | 8 | 11.4 | 30 | 100 |
| KSO-9N | 9.5 | 14.2±0.3 | 31 | 100 |
| KSO-10N | 10 | 14.7±0.3 | 32±8 | 100 |
| KSO-11N | 11 | 15.9±0.3 | 33±8 | 100 |
| KSO-13N | 13 | 17.7±0.3 | 31±8 | 100 |
| KSO-14N | 14 | 18.7±0.3 | 36±8 | 100 |
| KSO-15N | 15.8±0.3 | 21.0±0.3 | 36±10 | 100 |
規格表
| 型式 | KSO-1.2N～KSO-15N | KS-1.2N〜KS-54N | SKS-8～SKS-15 | KSV-1.5N～KSV-10N | SA-2.6N～SA-25N | SSA-12.3～SSA-13.3 |
|---|---|---|---|---|---|---|
| 製品名称 | e-flex(イーフレックス） | ケーシングチューブ | セミケーシングチューブ | レーザーファイバーケーシング | セミインターチューブ | ストレッチセミインターチューブ |
| 製品 | |  |  |  |  |  |
| 材質 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 |
| 特長 | ケーシングチューブの被覆材として、業界標準であるPVCに代わり、オレフィン系エラストマーを採用 | 汎用品、標準在庫品、軽量で柔軟性に富み、伸び無し、引っ張り荷重・側圧・繰り返し曲げに強く、一定の曲げ半径以下に曲がらない。 | ケーシングチューブの構造を、内側に折り曲げることにより非常に噛み合わせが強固となり、捻じれ、引っ張り、曲げに強く、外れにくい構造で且つ軽量で使いやすいなっております。 | 防水・防油構造でケーシングチューブに軟質ハードPVCを被覆したタイプです。 | ケーシングチューブと比べ噛み合わせが強固のため、側圧、捻じれ、引っ張りに強い。柔軟性に富み、繰り返し曲げによく耐える。伸びがないので、光ファイバーの保護にも最適です。 | 一定の曲げ半径以上には曲がらず、 柔軟性を保ちながら保護強度も強固で可動部の保護にも適しています。 |
| 業界・用途 | 半導体・計測機器、工作機械・ロボット、情報・通信、センサ・光ファイバー保護 | 半導体・計測機器、工作機械・ロボット、情報・通信、医療、車・航空機・鉄道、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 | 工作機械・ロボット、レーザー加工機、センサ・光ファイバー保護 | レーザー加工機、センサ・光ファイバー保護 | 半導体・計測機器、工作機械・ロボット、建設・土木、情報・通信、車・航空機・鉄道、アミユーズメント、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 | 工作機械・ロボット、住宅 |
| サイズ | 内径1.2mm～ | 内径φ1.2～ | 内径7.9ｍｍ～ | 内径1.5mm～ | 内径φ2.6～ | 内径12.3ｍｍ～ |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する |
