製品詳細
型式 : SSA-12.3～SSA-13.3
ストレッチセミインターチューブ
F574

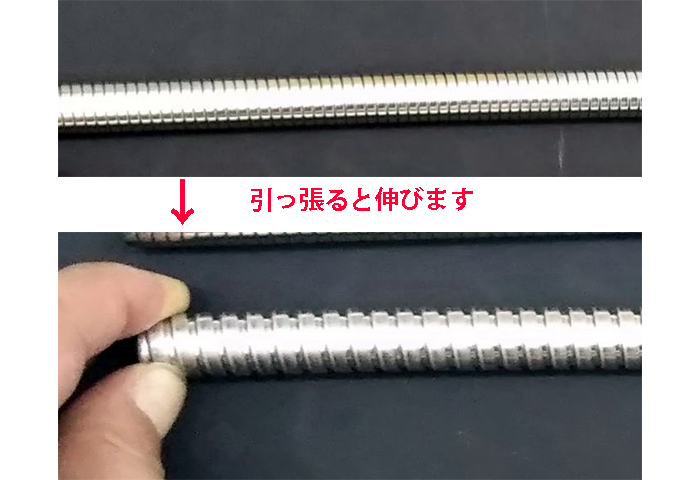

ストレッチセミインターチューブは、引っ張ると伸びる保護チューブです。ビルトインタイプのシャワーホース用に量産採用実績があります。一定の曲げ半径以上には曲がらず、柔軟性を保ちながら保護強度も強固で可動部の保護にも適しています。綿糸パッキン入りと綿糸パッキン無しがあります。外観を良くする為に化学研磨等も対応可能です。
- 業界・用途
-
- 工作機械・ロボット
- 住宅
ビルトインタイプのシャワーホース等
- タイプ
- 柔軟性タイプ 引っ張ると伸びる保護チューブです。ビルトインタイプのシャワーホース用に量産採用実績があります。一定の曲げ半径以上には曲がらず、柔軟性を保ちながら保護強度も強固で可動部の保護にも適しています。綿糸パッキン入りと綿糸パッキン無しがあります。外観を良くする為に化学研磨等も対応可能です。
- 材質
- SUS304
- サイズ(mm)
- 内径12.3ｍｍ～
- RoHS2
- 対応品
規格表
| 型式 | 内径 | 外径 | 曲げ半径 | 定尺 |
|---|---|---|---|---|
| ±0.2mm | ±0.2mm | mm | ｍ | |
| SSA-12.3 (12.3×14.5) | 12.3 | 14.5 | 40 | 50 |
| SSA-12.3CP(綿糸入） (12.3×14.5) | 12.3 | 14.5 | 45 | 50 |
| SSA-11.8 (11.8×14.0) | 11.8 | 14 | 60 | 50 |
| SSA-11.8CP(綿糸入）（11.8×14.0) | 11.8 | 14 | 35 | 50 |
| SSA-13.3 (13.3×16) | 13.3 | 16 | 35 | 50 |
※曲げ半径の公差はお問い合わせ下さい。
※切り売りについてはお問い合わせ下さい。
比較表
| 型式 | SSA-12.3～SSA-13.3 | SA-2.6N～SA-25N | KS-1.2N〜KS-54N | SKS-8～SKS-15 |
|---|---|---|---|---|
| 製品名称 | ストレッチセミインターチューブ | セミインターチューブ | ケーシングチューブ | セミケーシングチューブ |
| 製品 |  |  |  |  |
| 材質 | SUS304 | SUS304 | SUS304 | SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 |
| 特長 | 一定の曲げ半径以上には曲がらず、 柔軟性を保ちながら保護強度も強固で可動部の保護にも適しています。 | ケーシングチューブと比べ噛み合わせが強固のため、側圧、捻じれ、引っ張りに強い。柔軟性に富み、繰り返し曲げによく耐える。伸びがないので、光ファイバーの保護にも最適です。 | 汎用品、標準在庫品、軽量で柔軟性に富み、伸び無し、引っ張り荷重・側圧・繰り返し曲げに強く、一定の曲げ半径以下に曲がらない。 | ケーシングチューブの構造を、内側に折り曲げることにより非常に噛み合わせが強固となり、捻じれ、引っ張り、曲げに強く、外れにくい構造で且つ軽量で使いやすいなっております。 |
| 業界・用途 | 工作機械・ロボット、住宅 | 半導体・計測機器、工作機械・ロボット、建設・土木、情報・通信、車・航空機・鉄道、アミユーズメント、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 | 半導体・計測機器、工作機械・ロボット、情報・通信、医療、車・航空機・鉄道、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 | 工作機械・ロボット、レーザー加工機、センサ・光ファイバー保護 |
| サイズ | 内径12.3ｍｍ～ | 内径φ2.6～ | 内径φ1.2～ | 内径7.9ｍｍ～ |
