製品詳細
型式 : KSV-1.5N～KSV-10N
レーザーファイバーケーシング
F474
防水・防油構造でケーシングチューブに軟質ハードPVCを被覆したタイプです。
ケーシング+PVCより硬く、曲げ半径も大きくなります。
レーザーファイバーの保護に最適です。

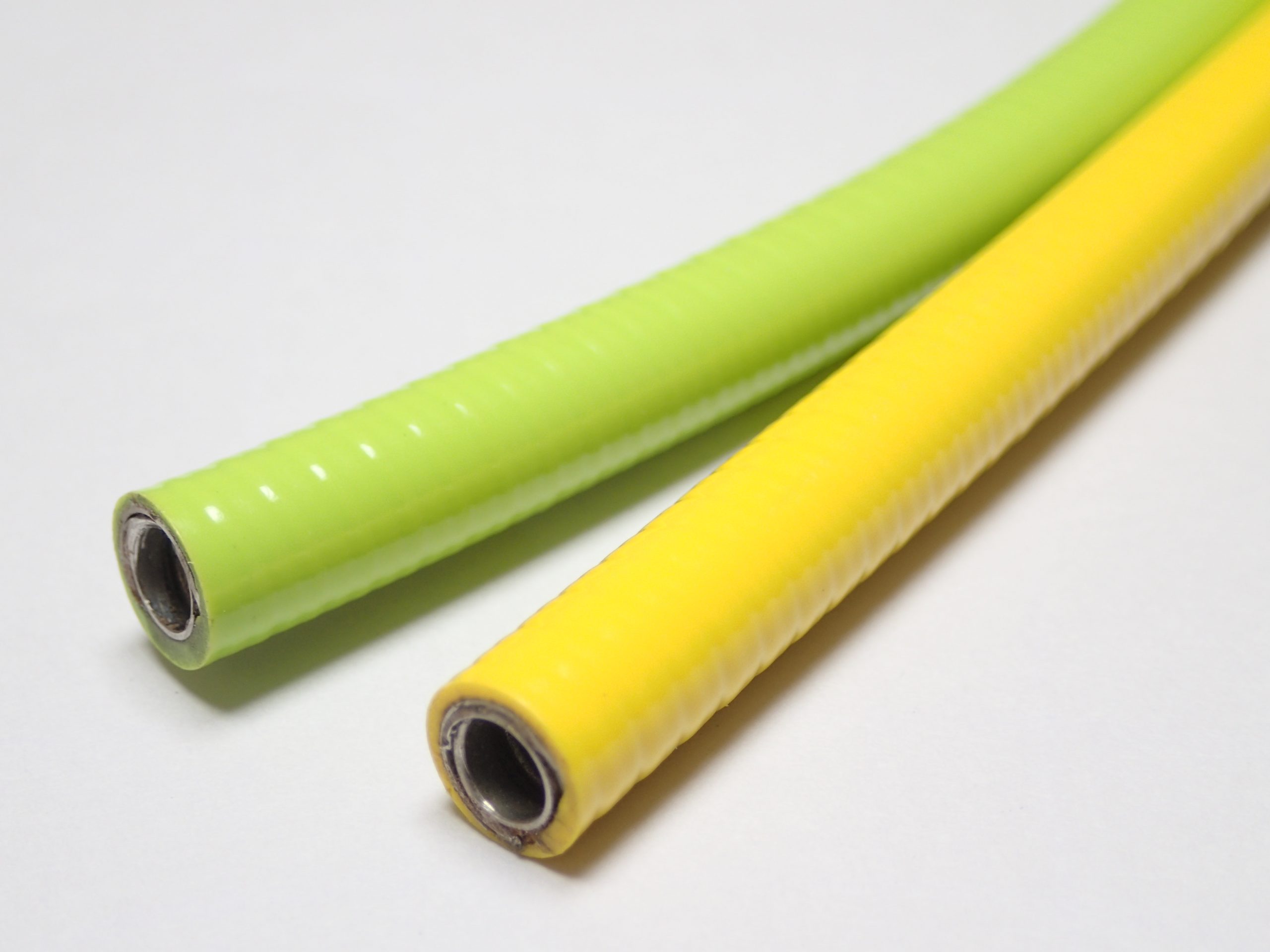

KSV-5Nの黄色・緑色は常時在庫品です。
- 業界・用途
-
- レーザー加工機
- センサ・光ファイバー保護
◎レーザーファイバーの保護
- タイプ
- 柔軟性タイプ
- 材質
- SUS304
- サイズ(mm)
- 内径1.5mm～
- RoHS2
- 対応品
- 被覆材質
- 軟質ハードＰＶＣ
- 色
- 黒、赤、黄、緑
サイズ表
| 型式 | 内径 ±0.2 |
外径 ±0.2 |
定尺 |
|---|---|---|---|
| mm | mm | m | |
| KSV-1.5N | 1.5 | 3.4 | 100 |
| KSV-1.8N | 1.8 | 3.7 | 100 |
| KSV-2.2N | 2.2 | 4.4 | 100 |
| KSV-2.6N | 2.6 | 4.8 | 100 |
| KSV-3N | 3 | 6.1 | 100 |
| KSV-3.2N | 3.2 | 6.3 | 100 |
| KSV-3.5N | 3.5 | 6.1 | 100 |
| KSV-4N | 4 | 7 | 100 |
| KSV-4.5N | 4.5 | 7.5 | 100 |
| KSV-5N | 4.7 | 8.1 | 100 |
| KSV-5.5N | 5.5 | 8.7 | 100 |
| KSV-6N | 6 | 9.2 | 100 |
| KSV-7N | 7 | 10 | 100 |
| KSV-8N | 8 | 11.4 | 100 |
| KSV-9N | 9.5 | 14.2 | 100 |
| KSV-10N | 10 | 14.7 | 100 |
比較表
| 型式 | KSV-1.5N～KSV-10N | KS-1.2N〜KS-54N | KSO-1.2N～KSO-15N | SA-2.6N～SA-25N | SKS-8～SKS-15 | SSA-12.3～SSA-13.3 |
|---|---|---|---|---|---|---|
| 製品名称 | レーザーファイバーケーシング | ケーシングチューブ | e-flex(イーフレックス） | セミインターチューブ | セミケーシングチューブ | ストレッチセミインターチューブ |
| 製品 | |  |  |  |  |  |
| 材質 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 |
| 特長 | 防水・防油構造でケーシングチューブに軟質ハードPVCを被覆したタイプです。 | 汎用品、標準在庫品、軽量で柔軟性に富み、伸び無し、引っ張り荷重・側圧・繰り返し曲げに強く、一定の曲げ半径以下に曲がらない。 | ケーシングチューブの被覆材として、業界標準であるPVCに代わり、オレフィン系エラストマーを採用 | ケーシングチューブと比べ噛み合わせが強固のため、側圧、捻じれ、引っ張りに強い。柔軟性に富み、繰り返し曲げによく耐える。伸びがないので、光ファイバーの保護にも最適です。 | ケーシングチューブの構造を、内側に折り曲げることにより非常に噛み合わせが強固となり、捻じれ、引っ張り、曲げに強く、外れにくい構造で且つ軽量で使いやすいなっております。 | 一定の曲げ半径以上には曲がらず、 柔軟性を保ちながら保護強度も強固で可動部の保護にも適しています。 |
| 業界・用途 | レーザー加工機、センサ・光ファイバー保護 | 半導体・計測機器、工作機械・ロボット、情報・通信、医療、車・航空機・鉄道、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 | 半導体・計測機器、工作機械・ロボット、情報・通信、センサ・光ファイバー保護 | 半導体・計測機器、工作機械・ロボット、建設・土木、情報・通信、車・航空機・鉄道、アミユーズメント、エネルギー・プラント・原子力発電所、レーザー加工機、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 | 工作機械・ロボット、レーザー加工機、センサ・光ファイバー保護 | 工作機械・ロボット、住宅 |
| サイズ | 内径1.5mm～ | 内径φ1.2～ | 内径1.2mm～ | 内径φ2.6～ | 内径7.9ｍｍ～ | 内径12.3ｍｍ～ |
