製品詳細
型式 : SABR-3.2～SABR-14N
セミインターチューブ SABRタイプ
F577

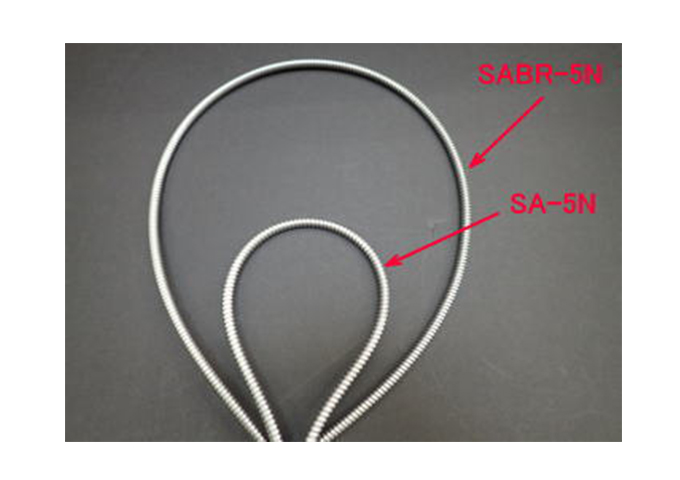

セミインターチューブの噛み合わせ部分を調整する事により、曲げ半径を大きくしての製作が可能となりました。
セミンターチューブの特性である 柔軟性・噛み合わせの強固さ（側圧・捻じれ・引っ張り強さ）などを残しつつ、曲げ半径を任意に設定出来る為、レーザーファイバーなどの保護などに最適です。長尺品での製作も対応可能です。詳しくはお問い合わせ下さい。
- 業界・用途
-
- 半導体・計測機器
- 情報・通信
- 車・航空機・鉄道
- レーザー加工機
- センサ・光ファイバー保護
曲げ半径の大きい光ファイバー保護
レーザー溶接機・レーザー加工機等の大口径レーザーファイバーの保護
- タイプ
- 曲げ半径大タイプ
- 材質
- SUS304
- サイズ(mm)
- 内径3.2ｍｍ～
- RoHS2
- 対応品
- 被覆材質
- 軟質塩化ビニール ※その他の被覆材に関してはお問合せ下さい。
- 色
- 標準色：黒
規格表
| スタンダードタイプ | ＰＶＣ被覆タイプ | ||||||
|---|---|---|---|---|---|---|---|
| 型式 | 内径 ±0.2 |
外径 ±0.2 |
定尺 | 曲げ半径 ±10 |
型式 | 外径 ±0.2 |
定尺 |
| mm | mm | m | mm | mm | m | ||
| SABR-3.2N | 3.2 | 4.8 | 100 | 30～50 | SABRP-3.2N | 5.6 | 100 |
| SABR-3.5N | 3.5 | 5 | 100 | 30～60 | SABRP-3.3N | 6 | 100 |
| SABR-4N | 4 | 6 | 100 | 40～70 | SABRP-4.0N | 7.2 | 100 |
| SABR-5N | 5 | 7.1 | 100 | 40～80 | SABRP-5N | 8.2 | 100 |
| SABR-5.8N | 5.8 | 7.8 | 100 | 40～100 | SABRP-5.8N | 9.5 | 100 |
| SABR-6N | 6 | 8 | 100 | 40～110 | SABRP-6N | 9.6 | 100 |
| SABR-7N | 7 | 9 | 100 | 40～120 | SABRP-7N | 10.5 | 100 |
| SABR-8N | 8 | 10 | 100 | 50～120 | SABRP-8N | 12 | 100 |
| SABR-9N | 9.5 | 12.3±0.3 | 50 | 60～120 | SABRP-9N | 14.0±0.3 | 50 |
| SABR-13N | 12.5±0.3 | 15.2±0.3 | 50 | 60～130 | SABRP-13N | 17.0±0.3 | 50 |
| SABR-14N | 14.8±0.3 | 18.0±0.3 | 50 | 60～140 | SABRP-14N | 19.5±0.3 | 50 |
*上記以外のサイズはお問合せください。
※曲げ半径は任意の数値で製作出来ますのでお問合せ下さい。
製作ご依頼時に曲げ半径を指定して頂く必要ございます。 例：SABR-4N R=40±10
比較表
| 型式 | SABR-3.2～SABR-14N | KSWSP-1.2N～KSWSP-8N KSWSPP-1.2N～KSWSPP-8N | SASP・SASPP・SAWSP・SAWSPP | SX-4N～SX-25N |
|---|---|---|---|---|
| 製品名称 | セミインターチューブ SABRタイプ | ケーシングＷスプリングチューブ | セミインター（ダブル）スプリングチューブ | セミインターロックチューブ |
| 製品 |  |  |  |  |
| 材質 | SUS304 | SUS304 | SUS304 | SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 |
| 特長 | セミインターチューブの噛み合わせ部分を調整する事により、曲げ半径を大きくしての製作が可能となりました。 セミンターチューブの特性である 柔軟性・噛み合わせの強固さ（側圧・捻じれ・引っ張り強さ）などを残しつつ、曲げ半径を任意に設定出来る為、レーザーファイバーなどの保護などに最適 | ケーシングチューブの谷部分にステンレス線を入れ曲げ半径を大きくしました。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。 | セミインターチューブの谷部分にステンレス線を入れ曲げ半径を大きくしおります。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。 | チューブの噛み合わせが強く、側圧、引っ張りに特に強い。伸縮が無く、曲げ半径が大きく固いため、特に石英系光ファイバーの保護に最適です。 |
| 業界・用途 | 半導体・計測機器、情報・通信、車・航空機・鉄道、レーザー加工機、センサ・光ファイバー保護 | 半導体・計測機器、医療、レーザー加工機、センサ・光ファイバー保護 | 半導体・計測機器、医療、レーザー加工機、センサ・光ファイバー保護 | 情報・通信、エネルギー・プラント・原子力発電所、レーザー加工機 |
| サイズ | 内径3.2ｍｍ～ | 内径1.2mm～ | 内径3.2ｍｍ～ | 内径4.0ｍｍ～ |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する |
使用事例
特殊製作品

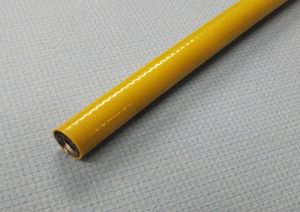

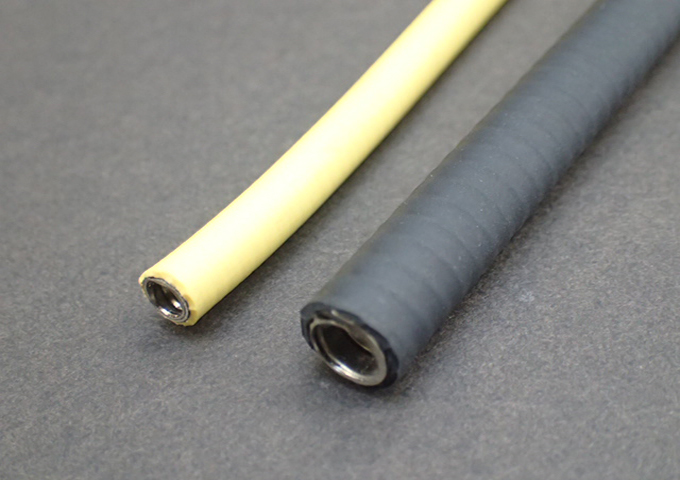

SABR+PETP（ハイトレル被覆）

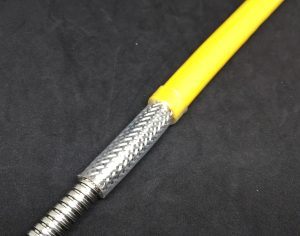

SABR-8N+ブレード+PETP（ハイトレル被覆）
