製品詳細
型式 : SFS-2.4～SFS-8H
スタンドチューブ SFSシリーズ（SUS304+SUS304）
F533
ＳＦＳシリーズは、下巻き上巻きともオールステンレス線（ＳＵＳ３０４）を使用し、サビやきしみ音を極力無くした弊社のラインナップの中でも最高級のフレキシブルチューブです。水気を嫌う場所やステンレス素材しか使用できない場所には大変有効です. フレキシブルスタンドフレキシブルアーム としてご用命下さい。
- 業界・用途
-
- 光学機器・照明・ライトガイド
◎ライトガイド
◎マイクスタンド
◎電気スタンド
◎カーアクセサリー固定用
- タイプ
-
形状保持タイプ 曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
構造が丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。又内面に補強材を入れる事により重量物にも対応可能です。
- 材質

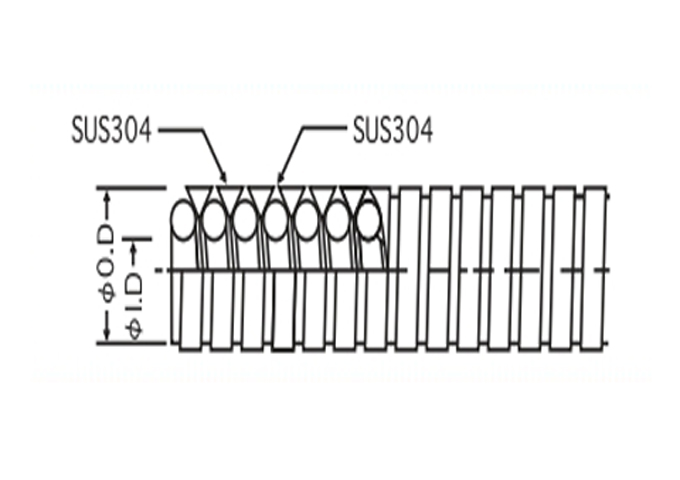

- 丸線：SUS304 三角線：SUS304
- サイズ(mm)
- 内径1.0mm～
- RoHS2
- 対応品
- 被覆材質
- □表面処理 メッキ：黒クローム 塗装：特殊カラー塗装
お問い合わせ方法
型式＋長さ＋加工内容（表面処理、ブラスト加工）
例：SFS-2.4 L=400mm 黒クロームメッキ 等
※両端金具ASSYの場合
図面での指定若しくは、金具の材質・ネジサイズ・等の
指定願います。
例：材質：真鍮 ネジサイズ：M10 ネジ長：15ｍｍ
各種表面処理
 |
 |

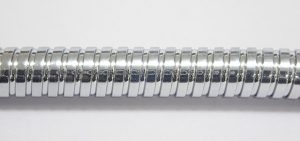

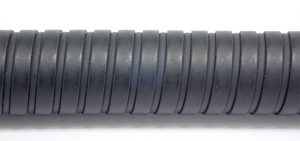

| クロームメッキ | 黒塗装 |
■ブラスト加工
線材にブラスト加工を施す事で、保持力強化する事が可能です。
※ブラスト加工とは
表面に砂などの研磨材を吹き付ける加工法
◇加工例
※通常メッキ処理行った上でのご販売となります。
※1 ブラスト加工による保持力強化度合はサイズ、材質により異なります。
規格表
| 型式 | 外径 （ｍｍ） |
内径 （ｍｍ） |
公差 （ｍｍ） |
|---|---|---|---|
| SFS-2.4 | 2.4 | 1 | ±0.1 |
| SFS-2.75 | 2.75 | 1.3 | ±0.1 |
| SFS-3 | 3 | 1.2 | ±0.1 |
| SFS-3.5 | 3.5 | 1.6 | ±0.1 |
| SFS-3.8 | 3.8 | 1.7 | ±0.1 |
| SFS-4 | 4 | 1.8 | ±0.1 |
| SFS-4.5 | 4.5 | 2.3 | ±0.1 |
| SFS-5 | 5 | 2.5 | ±0.1 |
| SFS-6R | 6 | 2.8 | ±0.2 |
| SFS-6H | 6.0 | 2.6 | ±0.2 |
| SFS-7R | 7.0 | 3.7 | ±0.2 |
| SFS-7H | 7 | 3.5 | ±0.2 |
| SFS-7S | 7 | 4.2 | ±0.2 |
| SFS-8R | 8 | 4.3 | ±0.2 |
| SFS-8H | 8 | 3.8 | ±0.2 |
※重量などの詳細はお問い合わせください。
比較表
| 型式 | SFS-2.4～SFS-8H | DFM-5R～DFM-25 | ND5-3～ND5-16 | DFS-5R～DFS-14 | DFAN-3.5～DFAN-3.8 | DFA-1.0～DFA-4.6 | SX-4N～SX-25N | MCD-2.4～MCD-5.6 |
|---|---|---|---|---|---|---|---|---|
| 製品名称 | スタンドチューブ SFSシリーズ（SUS304+SUS304） | スタンドチューブ DFMシリーズ（硬鋼線+軟鋼線） | スタンドチューブ ND5シリーズ (硬鋼線+真鍮） | スタンドチューブ DFSシリーズ（SUS304+真鍮） | スタンドチューブ DFANシリーズ（硬鋼線+アルミ） | スタンドチューブ DFAシリーズ（SUS304+アルミ） | セミインターロックチューブ | マイクロスタンドチューブ |
| 製品 |  |  |  |  |  |  |  |  |
| 材質 | 丸線：SUS304 三角線：SUS304 | 丸線：SWB（硬鋼線）・三角線：SWR（軟鋼線） | 硬鋼線+真鍮 | 丸線：SUS304 三角線：BSBM | 丸線：SWB（硬鋼線） 三角線：AL1050 | 丸線：SUS304 三角線：AL1050 | SUS304 | ステンレス+銅線 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | |
| 特長 | ＳＦＳシリーズは、下巻き上巻きともオールステンレス線（ＳＵＳ３０４）を使用し、サビやきしみ音を極力無くした弊社のラインナップの中でも最高級のフレキシブルチューブです。 | SWB（硬鋼線）とSWR（軟鋼線）との組み合わせによる安定した品質と量産コストを抑 えた形状保持型フレキシブルチューブです。 | ＮＤ５シリーズは、ニッケルメッキ線と真鍮線を組み合わせた、サビの出にくいスタンドチューブです。 | DFSシリーズは、ステンレス線と真鍮線を組み合わせた、錆の出ないスタンドフレキです。 | DFANシリーズは下巻にSWB(ニッケルメッキ)線と上巻にアルミ線を組み合わせた今までにない、新開発の軽量＆経済的なフレキシブルチューブです。 | DFAシリーズは下巻にステンレス線と上巻にアルミ線を組み合わせた今までにない、新開発の最軽量のフレキシブルチューブです。 | チューブの噛み合わせが強く、側圧、引っ張りに特に強い。伸縮が無く、曲げ半径が大きく固いため、特に石英系光ファイバーの保護に最適です。 | 細径で曲げた状態を形状保持できるチューブです。 |
| 業界・用途 | 光学機器・照明・ライトガイド | 車・航空機・鉄道、光学機器・照明・ライトガイド | 車・航空機・鉄道、光学機器・照明・ライトガイド | 光学機器・照明・ライトガイド | 光学機器・照明・ライトガイド | 車・航空機・鉄道、アミユーズメント、光学機器・照明・ライトガイド | 情報・通信、エネルギー・プラント・原子力発電所、レーザー加工機 | 工作機械・ロボット、医療、アミユーズメント、光学機器・照明・ライトガイド |
| サイズ | 内径1.0mm～ | 内径2.5ｍｍ～ | 内径1.2mm～ | 内径2.5mm～ | 内径1.6mm～ | 内径1.0mm～ | 内径4.0ｍｍ～ | 内径0.8mm～ |
