製品詳細
型式 : ND5-3～ND5-16
スタンドチューブ ND5シリーズ (硬鋼線+真鍮）
F526
曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
一般的なスタンドチューブは、鉄製チューブにメッキ処理をおこなっており、チューブ内面まで均一にメッキが掛かりづらく、メッキムラ等の問題によりサビが発生いたしますが、サビに強いスタンドチューブは材料の状態で、メッキを掛けたり、サビに強い材料を使用してる為、使用環境を選ばずご使用になれます。
構造は丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも豊富なサイズを揃えており、各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。 又内面に補強材を入れる事により重量物にも対応可能です。
ＮＤ5シリーズについて
ＮＤ５シリーズは、ニッケルメッキ線と真鍮線を組み合わせた、サビの出にくいスタンドチューブです。 現在弊社のラインナップの中で一番多くの製品に使用いただいておりマイクロホンスタンド卓上型ＬＥＤスタンド車載型ＬＥＤスタンドなど安定した品質により信頼を頂いております
- 業界・用途
-
- 車・航空機・鉄道
- 光学機器・照明・ライトガイド
マイクスタンド、センサー、スポット光源、ＣＣＤカメラ等の光学機器の位置決め固定用に。またホビー用品
アイデア商品用等々、使いかたはいろいろです。
フレキ両端にご希望の金具（ネジ・支持金具等）を取り付け、１本から製作致します。
- タイプ
-
形状保持タイプ 曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
構造が丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。又内面に補強材を入れる事により重量物にも対応可能です。
- 材質
- 硬鋼線+真鍮
- サイズ(mm)
- 内径1.2mm～
- RoHS2
- 対応品
- 被覆材質
- □表面処理 メッキ：クローム・黒クロームニッケル・亜鉛・塗装：特殊カラー塗装
お問い合わせ方法
型式＋長さ＋加工内容（表面処理、ブラスト加工）
例：ND5-5B L=400mm 黒クロームメッキ 等
※両端金具ASSYの場合
図面での指定若しくは、金具の材質・ネジサイズ・等の指定願います。
例：DFA-3.0 L=400mm 特殊カラー塗装（白色）
両端オネジ金具付（金具材質：真鍮 ネジサイズ：M10 ネジ長：15ｍｍ
各種表面処理
 |
 |
 |
| ニッケルメッキ | クロームメッキ | 黒塗装 |
■ブラスト加工
線材にブラスト加工を施す事で、保持力強化する事が可能です。
※ブラスト加工とは
表面に砂などの研磨材を吹き付ける加工法
※通常メッキ処理行った上でのご販売となります。
※1 ブラスト加工による保持力強化度合はサイズ、材質により異なります。

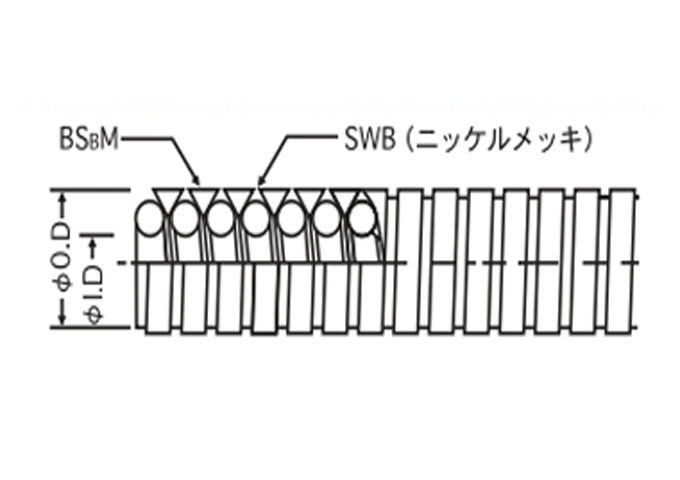

| 型式 |
外径 | 内径 | 公差 |
|---|---|---|---|
| mm | mm | mm | |
| ND5-3.0 | 3.0 | 1.2 | ±0.1 |
| ND5-3.5R | 3.5 | 1.6 | ±0.1 |
| ND5-3.5H | 3.5 | 1.4 | ±0.1 |
| ND5-3.8R | 3.8 | 2.0 | ±0.1 |
| ND5-3.8H | 3.8 | 1.7 | ±0.1 |
| ND5-4R | 4.0 | 2.0 | ±0.1 |
| ND5-4H | 4.0 | 1.8 | ±0.1 |
| ND5-4.5 | 4.5 | 2.3 | ±0.1 |
| ND5-5.0 | 5.0 | 2.5 | ±0.1 |
| ND5-5.4 | 5.4 | 2.5 | ±0.2 |
| ND5-6R | 6.0 | 2.8 | ±0.2 |
| ND5-6H | 6.0 | 2.6 | ±0.2 |
| ND5-7S | 7.0 | 4.2 | – |
| ND5-7R | 7.0 | 3.8 | ±0.2 |
| ND5-7H | 7.0 | 3.5 | ±0.2 |
| ND5-8R | 8.0 | 4.3 | ±0.2 |
| ND5-8H | 8.0 | 3.8 | ±0.2 |
| ND5-9R | 9.0 | 4.3 | ±0.2 |
| ND5-10R | 10.0 | 5.3 | ±0.2 |
| ND5-10H | 10.0 | 4.3 | ±0.2 |
| ND5-11R | 11.0 | 6.4 | ±0.3 |
| ND5-11H | 11.0 | 5.8 | ±0.3 |
| ND5-12 | 12.0 | 6.8 | ±0.3 |
| ND5-13S | 13.0 | 7.8 | ±0.3 |
| ND5-13R | 13.0 | 6.8 | ±0.3 |
| ND5-13H | 13.0 | 6.6 | ±0.3 |
| ND5-14 | 14.0 | 7.7 | ±0.3 |
| ND5-15 | 15.0 | 8.3 | ±0.3 |
| ND5-16 | 16.0 | 8.5 | ±0.3 |
※オプションとして線材にブラスト加工を施す事により保持強度をUPさせる事も可能です。詳細はお問い合わせください。
※重量などの詳細はお問い合わせください。
| 型式 | ND5-3～ND5-16 | DFM-5R～DFM-25 | DFS-5R～DFS-14 | DFA-1.0～DFA-4.6 | DFAN-3.5～DFAN-3.8 | SFS-2.4～SFS-8H | MCD-2.4～MCD-5.6 | IS-4N～IS-101.6N | SSMCD-0.8x2.15～SSMCD-1.0x2.3 |
|---|---|---|---|---|---|---|---|---|---|
| 製品名称 | スタンドチューブ ND5シリーズ (硬鋼線+真鍮） | スタンドチューブ DFMシリーズ（硬鋼線+軟鋼線） | スタンドチューブ DFSシリーズ（SUS304+真鍮） | スタンドチューブ DFAシリーズ（SUS304+アルミ） | スタンドチューブ DFANシリーズ（硬鋼線+アルミ） | スタンドチューブ SFSシリーズ（SUS304+SUS304） | マイクロスタンドチューブ | インターロックチューブ | ステンレスマイクロスタンドチューブ |
| 製品 |  |  |  |  |  |  |  |  |  |
| 材質 | 硬鋼線+真鍮 | 丸線：SWB（硬鋼線）・三角線：SWR（軟鋼線） | 丸線：SUS304 三角線：BSBM | 丸線：SUS304 三角線：AL1050 | 丸線：SWB（硬鋼線） 三角線：AL1050 | 丸線：SUS304 三角線：SUS304 | ステンレス+銅線 | SUS304 | ステンレス |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | |
| 特長 | ＮＤ５シリーズは、ニッケルメッキ線と真鍮線を組み合わせた、サビの出にくいスタンドチューブです。 | SWB（硬鋼線）とSWR（軟鋼線）との組み合わせによる安定した品質と量産コストを抑 えた形状保持型フレキシブルチューブです。 | DFSシリーズは、ステンレス線と真鍮線を組み合わせた、錆の出ないスタンドフレキです。 | DFAシリーズは下巻にステンレス線と上巻にアルミ線を組み合わせた今までにない、新開発の最軽量のフレキシブルチューブです。 | DFANシリーズは下巻にSWB(ニッケルメッキ)線と上巻にアルミ線を組み合わせた今までにない、新開発の軽量＆経済的なフレキシブルチューブです。 | ＳＦＳシリーズは、下巻き上巻きともオールステンレス線（ＳＵＳ３０４）を使用し、サビやきしみ音を極力無くした弊社のラインナップの中でも最高級のフレキシブルチューブです。 | 細径で曲げた状態を形状保持できるチューブです。 | 曲げた状態で経常を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。 | ケーブル、光ファイバーを強固に保護しながら、任意の曲げた形状を保持する形状保持機能を持つ保護チューブです。 |
| 業界・用途 | 車・航空機・鉄道、光学機器・照明・ライトガイド | 車・航空機・鉄道、光学機器・照明・ライトガイド | 光学機器・照明・ライトガイド | 車・航空機・鉄道、アミユーズメント、光学機器・照明・ライトガイド | 光学機器・照明・ライトガイド | 光学機器・照明・ライトガイド | 工作機械・ロボット、医療、アミユーズメント、光学機器・照明・ライトガイド | 半導体・計測機器、建設・土木、住宅、エネルギー・プラント・原子力発電所、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 内視鏡・カテーテル、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 |
| サイズ | 内径1.2mm～ | 内径2.5ｍｍ～ | 内径2.5mm～ | 内径1.0mm～ | 内径1.6mm～ | 内径1.0mm～ | 内径0.8mm～ | 内径4.0ｍｍ～ | 内径0.8mm～ |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する |

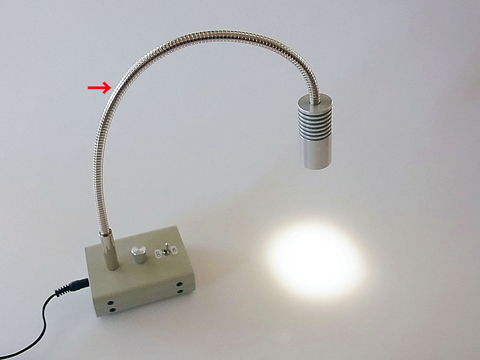

| 用途 | 検査用照明 ※光源保持チューブとして |
|---|

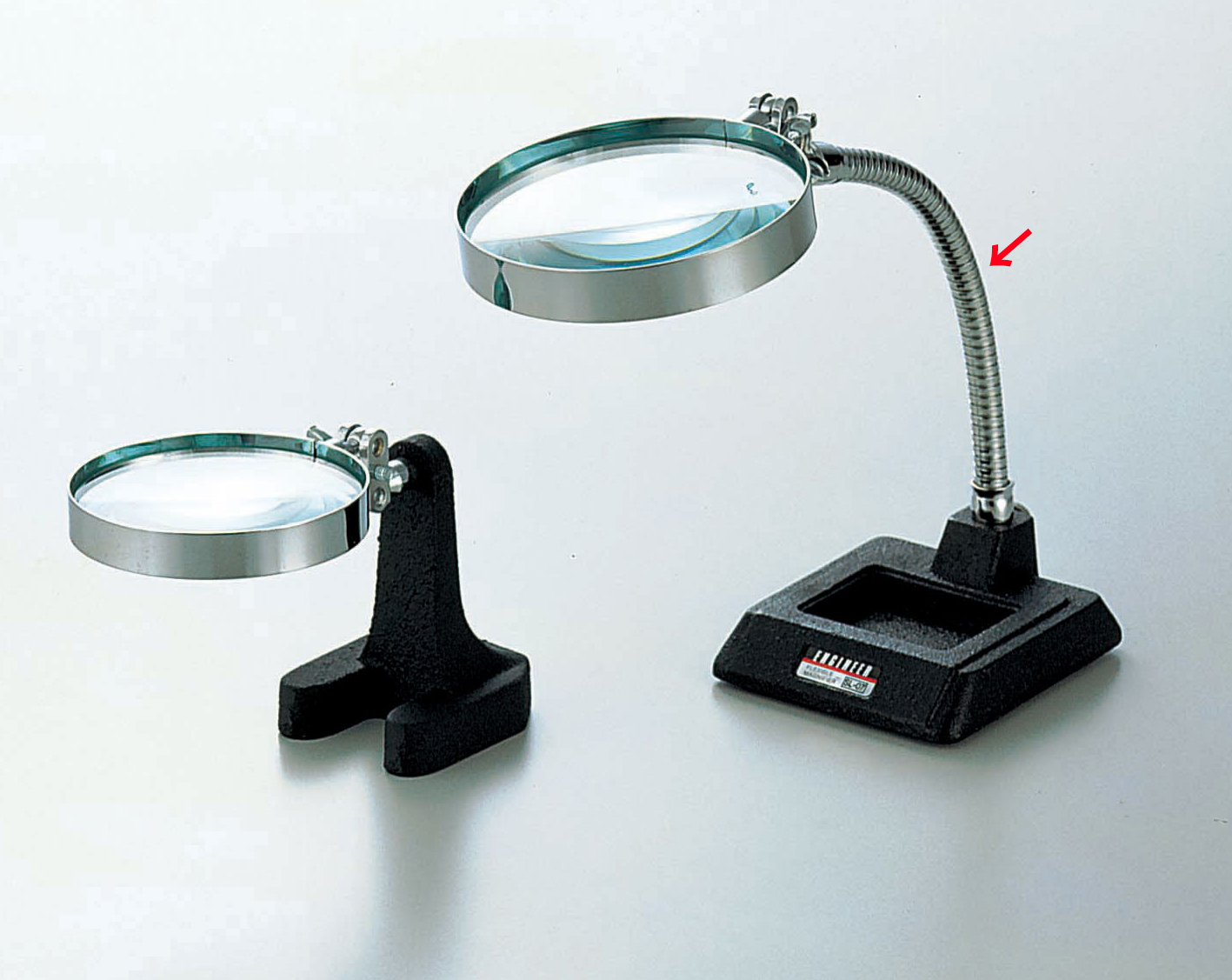

| 用途 | 拡大鏡 ※レンズ保持チューブとして |
|---|
