型式 : DFM-5R～DFM-25
スタンドチューブ DFMシリーズ（硬鋼線+軟鋼線）
F247

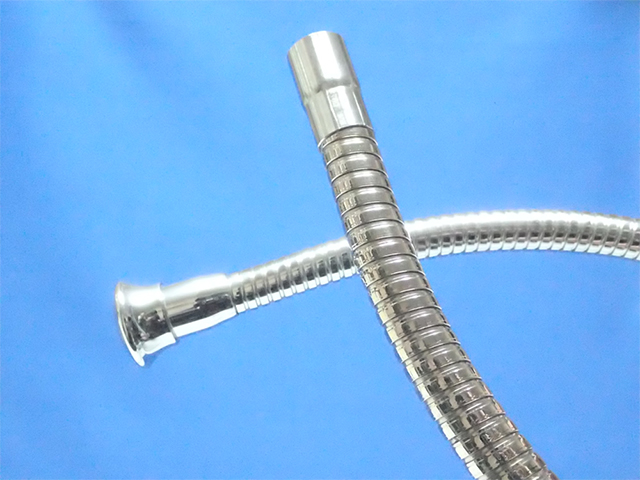

曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
構造が丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。チューブサイズも 豊富なサイズを揃えており、各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。又内面に補強材を入れる事により重量物にも対応可能です。
DFMシリーズについて
SWB（硬鋼線）とSWR（軟鋼線）との組み合わせによる安定した品質と量産コストを抑えた形状保持型フレキシブルチューブです。各種メッキ、塗装、熱収縮チューブ被覆と合わせフレキシブルスタンド、フレキシブルアームにと用途も多彩です。
- 業界・用途
-
- 車・航空機・鉄道
- 光学機器・照明・ライトガイド
◎ライトガイド
◎マイクスタンド
◎電気スタンド
◎カーアクセサリー固定用
- タイプ
-
形状保持タイプ 曲げ固定状態を強固に保持でき、繰り返し曲げ耐性に優れている金属製のチューブです。
構造が丸線材と三角線材の組み合わせの為、滑らかに曲り、繰り返し曲げ時のきしみ音も極力低減しております。各種メッキ、各色塗装、熱収縮チューブ掛けと表面処理にも多彩なバリエーションを揃えております。又内面に補強材を入れる事により重量物にも対応可能です。
- 材質

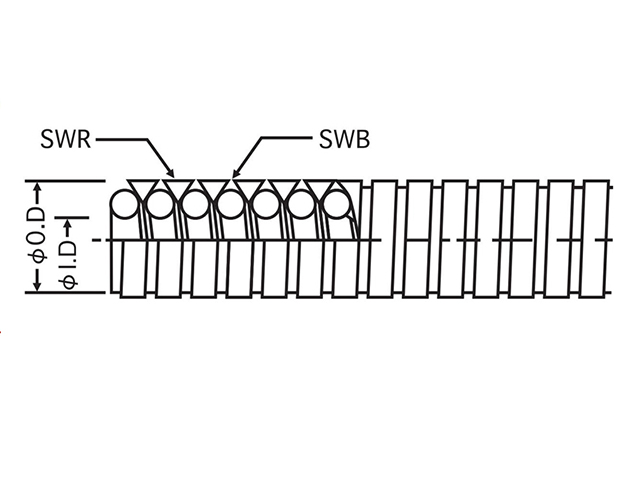

- 丸線：SWB（硬鋼線）・三角線：SWR（軟鋼線）
- サイズ(mm)
- 内径2.5ｍｍ～
- RoHS2
- 対応品
- 被覆材質
- □表面処理 メッキ：クローム・黒クロームニッケル・亜鉛・塗装：特殊カラー塗装
お問い合わせ方法
型式＋長さ＋加工内容（表面処理、ブラスト加工）
例：DFM-5R L=400mm 黒クロームメッキ 等
※両端金具ASSYの場合
図面での指定若しくは、金具の材質・ネジサイズ・等の指定願います。
例：DFM-5R L=400mm 特殊カラー塗装（白色）
両端オネジ金具付（金具材質：真鍮 ネジサイズ：M10 ネジ長：15ｍｍ
各種表面処理
 |
 |
 |

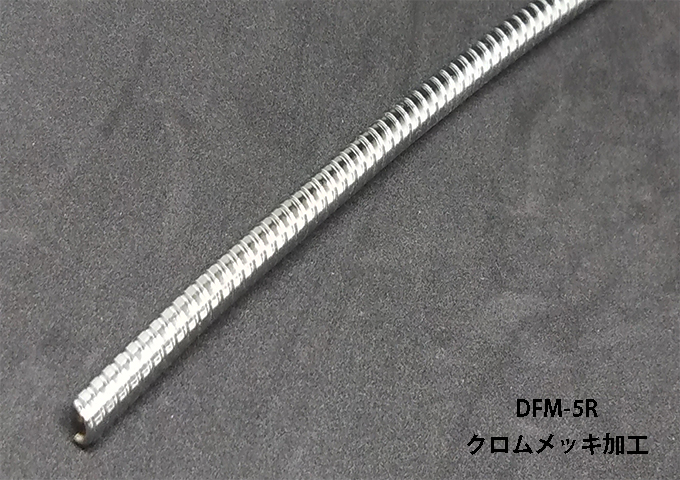

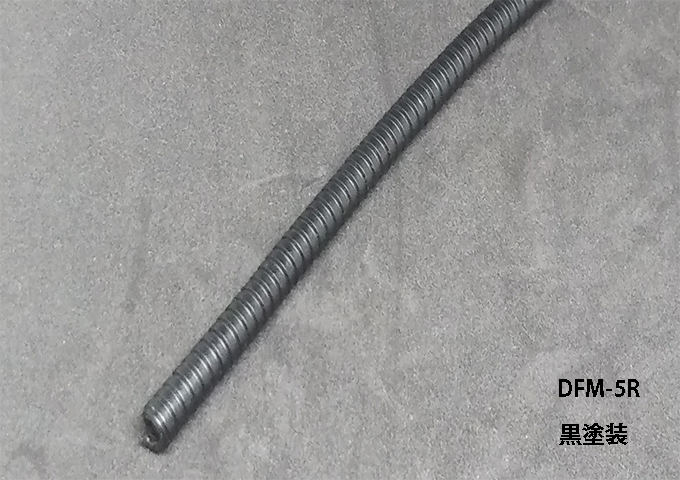

| ニッケルメッキ | クロームメッキ | 黒塗装 |
■ブラスト加工
線材にブラスト加工を施す事で、保持力強化する事が可能です。
※ブラスト加工とは
表面に砂などの研磨材を吹き付ける加工法
◇加工例
※通常メッキ処理行った上でのご販売となります。
※1 ブラスト加工による保持力強化度合はサイズ、材質により異なります。
規格表
| 型式 | 外径 | 内径 | 公差 |
|---|---|---|---|
| mm | mm | mm | |
| DFM-5R | 5 | 2.5 | ±0.1 |
| DFM-5H | 5 | 2 | ±0.1 |
| DFM-5.6 | 5.6 | 3.2 | ±0.2 |
| DFM-6R | 6 | 3.5 | ±0.2 |
| DFM-6H | 6 | 2.6 | ±0.2 |
| DFM-6.7 | 6.7 | 3.8 | ±0.2 |
| DFM-7S | 7 | 4.1 | ±0.2 |
| DFM-7R | 7 | 3.7 | ±0.2 |
| DFM-7H | 7 | 3.5 | ±0.2 |
| DFM-8S | 8 | 4.5 | ±0.2 |
| DFM-8R | 8 | 4.2 | ±0.2 |
| DFM-8H | 8 | 3.8 | ±0.2 |
| DFM-9R | 9 | 4.8 | ±0.2 |
| DFM-9H | 9 | 4.3 | ±0.2 |
| CD-9 | 9 | 4.5 | – |
| DFM-10S | 10 | 5.6 | ±0.2 |
| DFM-10R | 10 | 4.8 | ±0.2 |
| DFM-10H | 10 | 4.3 | ±0.2 |
| DFM-11S | 11 | 6.4 | ±0.3 |
| DFM-11R | 11 | 5.8 | ±0.3 |
| DFM-11H | 11 | 5.5 | ±0.3 |
| DFM-12 | 12 | 6.8 | ±0.3 |
| DFM-13S | 13 | 7.8 | ±0.3 |
| DFM-13R | 13 | 6.8 | ±0.3 |
| DFM-13H | 13 | 6.6 | ±0.3 |
| CD-13 | 13 | 6.5 | – |
| DFM-14S | 14 | 8 | ±0.3 |
| DFM-14R | 14 | 7.8 | ±0.3 |
| DFM-14H | 14 | 7.6 | ±0.3 |
| DFM-15S | 15 | 8.8 | ±0.3 |
| DFM-15R | 15 | 8.3 | ±0.3 |
| DFM-15H | 15 | 7.8 | ±0.3 |
| CD-15 | 15 | 8 | – |
| DFM-16S | 16 | 8.7 | ±0.3 |
| DFM-16R | 16 | 8.3 | ±0.3 |
| DFM-16H | 16 | 8 | ±0.3 |
| CD-16.5 | 16.5 | 8 | – |
| DFM-18R | 18 | 11 | ±0.3 |
| DFM-18H | 18 | 10.2 | ±0.3 |
| DFM-20 | 20 | 11 | ±0.4 |
| DFM-22 | 22 | 12.7 | ±0.4 |
| DFM-25 | 25 | 14.5 | ±0.4 |
※オプションとして線材にブラスト加工を施す事により保持強度をUPさせる事も可能です。詳細はお問い合わせください。
※重量などの詳細はお問い合わせください。
比較表
| 型式 | DFM-5R～DFM-25 | DFAN-3.5～DFAN-3.8 | DFA-1.0～DFA-4.6 | DFS-5R～DFS-14 | ND5-3～ND5-16 | SFS-2.4～SFS-8H | WCD-12～WCD-13 | IS-4N～IS-101.6N | MCD-2.4～MCD-5.6 | SSMCD-0.8x2.15～SSMCD-1.0x2.3 |
|---|---|---|---|---|---|---|---|---|---|---|
| 製品名称 | スタンドチューブ DFMシリーズ（硬鋼線+軟鋼線） | スタンドチューブ DFANシリーズ（硬鋼線+アルミ） | スタンドチューブ DFAシリーズ（SUS304+アルミ） | スタンドチューブ DFSシリーズ（SUS304+真鍮） | スタンドチューブ ND5シリーズ (硬鋼線+真鍮） | スタンドチューブ SFSシリーズ（SUS304+SUS304） | ダブルスタンドチューブ | インターロックチューブ | マイクロスタンドチューブ | ステンレスマイクロスタンドチューブ |
| 製品 |  |  |  |  |  |  |  |  |  |  |
| 材質 | 丸線：SWB（硬鋼線）・三角線：SWR（軟鋼線） | 丸線：SWB（硬鋼線） 三角線：AL1050 | 丸線：SUS304 三角線：AL1050 | 丸線：SUS304 三角線：BSBM | 硬鋼線+真鍮 | 丸線：SUS304 三角線：SUS304 | ステンレス・鉄 | SUS304 | ステンレス+銅線 | ステンレス |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | |
| 特長 | SWB（硬鋼線）とSWR（軟鋼線）との組み合わせによる安定した品質と量産コストを抑 えた形状保持型フレキシブルチューブです。 | DFANシリーズは下巻にSWB(ニッケルメッキ)線と上巻にアルミ線を組み合わせた今までにない、新開発の軽量＆経済的なフレキシブルチューブです。 | DFAシリーズは下巻にステンレス線と上巻にアルミ線を組み合わせた今までにない、新開発の最軽量のフレキシブルチューブです。 | DFSシリーズは、ステンレス線と真鍮線を組み合わせた、錆の出ないスタンドフレキです。 | ＮＤ５シリーズは、ニッケルメッキ線と真鍮線を組み合わせた、サビの出にくいスタンドチューブです。 | ＳＦＳシリーズは、下巻き上巻きともオールステンレス線（ＳＵＳ３０４）を使用し、サビやきしみ音を極力無くした弊社のラインナップの中でも最高級のフレキシブルチューブです。 | スタンドチューブを二層構造にした物で、形状保持力が強く、重量物の形状固定や振動のかかる場所での形状保持に適しています。 | 曲げた状態で経常を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。 | 細径で曲げた状態を形状保持できるチューブです。 | ケーブル、光ファイバーを強固に保護しながら、任意の曲げた形状を保持する形状保持機能を持つ保護チューブです。 |
| 業界・用途 | 車・航空機・鉄道、光学機器・照明・ライトガイド | 光学機器・照明・ライトガイド | 車・航空機・鉄道、アミユーズメント、光学機器・照明・ライトガイド | 光学機器・照明・ライトガイド | 車・航空機・鉄道、光学機器・照明・ライトガイド | 光学機器・照明・ライトガイド | 車・航空機・鉄道、光学機器・照明・ライトガイド | 半導体・計測機器、建設・土木、住宅、エネルギー・プラント・原子力発電所、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工作機械・ロボット、医療、アミユーズメント、光学機器・照明・ライトガイド | 内視鏡・カテーテル、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工業用内視鏡 |
| サイズ | 内径2.5ｍｍ～ | 内径1.6mm～ | 内径1.0mm～ | 内径2.5mm～ | 内径1.2mm～ | 内径1.0mm～ | 内径4.0ｍｍ～ | 内径4.0ｍｍ～ | 内径0.8mm～ | 内径0.8mm～ |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する |
使用事例

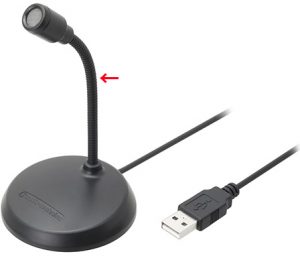

| 用途 | マイクスタンド ※形状保持チューブとして |
|---|
