製品詳細

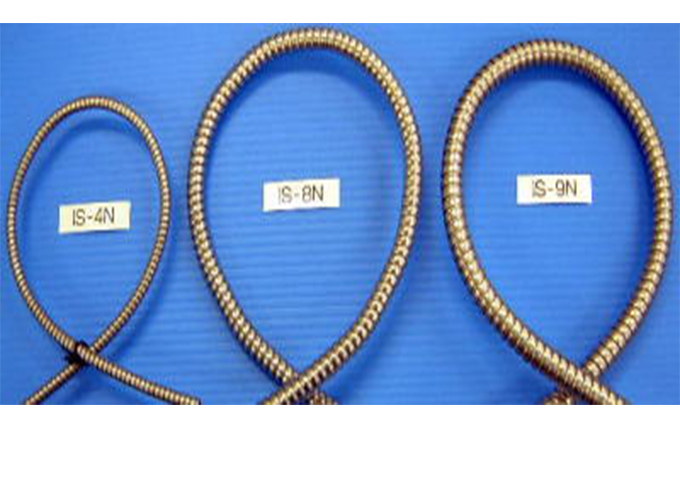

型式 : IS-4N～IS-101.6N
インターロックチューブ
F500

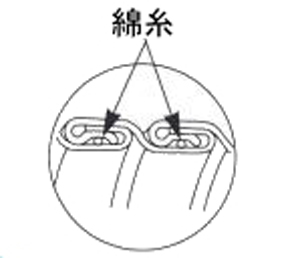

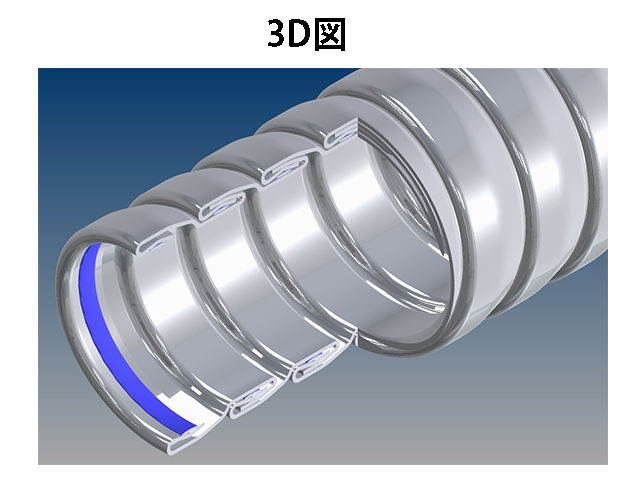

曲げた状態で形状を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。流体・粉体にも使用でき、振動吸収に優れるため、大口径のタイプは地中埋設保護管用に適する。表面処理も可能。（各種メッキ・塗装・被覆など）光ファイバーライトガイドやマイクスタンド等の保護・装飾に最適。
- 業界・用途
-
- 半導体・計測機器
- 建設・土木
- 住宅
- エネルギー・プラント・原子力発電所
- センサ・光ファイバー保護
- 光学機器・照明・ライトガイド
- 工具(ドリル・バーナー)・攪拌機・配管洗浄機
◎光ファイバー保護 ◎ライトガイド ◎マイクスタンド ◎排気管 ◎粉体輸送管 ◎フレキシブル蛇口 ◎ガス湯沸器 ◎浄水/整水器 ◎センサー保護 ◎地中埋設保護管
- タイプ
- 形状保持タイプ
- 材質
- SUS304
- サイズ(mm)
- 内径4.0ｍｍ～
- RoHS2
- 対応品
- 被覆材質
- 軟質塩化ビニール
- 色
- 標準色：黒 ※その他の色味についてはお問合せ下さい。
規格表
| 型式 | 内径±0.2 | 外径±0.2 | 曲げ半径±10 | 定尺 | P.V.C被覆型式 | 外径 | 定尺 |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | m | mm | m | ||
| IS-4N | 4 | 6.1 | 35 | 100 | ISP-4N | 7.2 | 100 |
| IS-5N | 5 | 7.2 | 50 | 100 | ISP-5N | 8.2 | 100 |
| IS-6N | 6 | 8.4 | 55 | 100 | ISP-6N | 9.6 | 100 |
| IS-7N | 7 | 9.5 | 55 | 100 | ISP-7N | 10.7 | 100 |
| IS-8N | 8 | 10.5 | 55 | 100 | ISP-8N | 12 | 100 |
| IS-9NT | 9.5 | 12.5 | 45 | 50 | ISP-9N | 14 | 50 |
| IS-9N-120G | 9.5 | 12.3 | 45 | 50 | ISP-11N | 15.8 | 50 |
| IS-9N | 9.9 | 12.7 | 60 | 50 | ISP-13N | 17 | 50 |
| IS-11N | 11 | 13.8 | 70±20 | 50 | ISP-15N | 21.0±0.4 | 50 |
| IS-13N | 12.5 | 15.3±0.3 | 70 | 50 | ISP-19N | 24.5±0.5 | 50 |
| IS-15N | 15.8±0.3 | 18.6±0.3 | 70 | 50 | ISP-25N | 32.0±0.5 | 30 |
| IS-19N | 19.1±0.5 | 22.1±0.5 | 90±20 | 50 | ISP-31N | 41.8±0.5 | 30 |
| IS-25N | 25.4±0.5 | 28.9±0.5 | 110±20 | 30 | ISP-35N | 42.2±0.5 | 30 |
| IS-31N | 31.8±0.5 | 37.5±0.5 | 350±35 | 10 | ISP-39N | 48.0±0.5 | 30 |
| IS-35N | 35±0.5 | 40.69±0.5 | 350±35 | 30 | – | – | – |
| IS-39N | 38.1±0.5 | 43.6±0.5 | 350±35 | 10 | – | – | – |
| IS-40N | 40±0.5 | 46.3±0.5 | 475±50 | 20 | – | – | – |
| IS-44.5N | 44.5±0.5 | 48±0.5 | 250±30 | 20 | – | – | – |
| IS-51N | 50.8±0.5 | 56.3±0.5 | 400±40 | 10 | – | – | – |
| IS-63N | 63.5±0.8 | 69.0±0.8 | 450±45 | 10 | – | – | – |
| IS-75N | 76.4±0.8 | 82.0±0.8 | 600±60 | 10 | – | – | – |
| IS-78N | 78±0.5 | 85.5±0.5 | 450±50 | 10 | – | – | – |
| IS-90N | 89.0±0.8 | 95.0±0.8 | 700±70 | 10 | – | – | – |
| IS-92N | 92±1.0 | 99.5±0.5 | 650±70 | 10 | – | – | – |
| IS-100N | 101.0±1.0 | 107.0±0.1 | 800±100 | 10 | – | – | – |
| IS-101.6N | 101.6±0.5 | 109±0.5 | 750±80 | 10 | – | – | – |
単位：ｍｍ
注：IS-4N,ISP-4Nは綿糸パッキンなしタイプになります。
また、他のサイズも綿糸パッキンなしタイプあります。ISの後にNPを付けて下さい。
例：ISNP-9N
※パッキンなしタイプでサイズに依り、曲げ半径の小さい物も製作可能です。
例：IS-6N 曲げR：30mm等、お問合せ下さい。
比較表
| 型式 | IS-4N～IS-101.6N | ISIL-4N～ISIL-9N | 659-25x30～659-250x257 |
|---|---|---|---|
| 製品名称 | インターロックチューブ | 柔軟インターロックチューブ | インターロック型メタルホース |
| 製品 |  |  |  |
| 材質 | SUS304 | SUS304 | SUS304 |
| RoHS2 | 対応品 | 対応品 | |
| 特長 | 曲げた状態で経常を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。 | 曲げやすく、サイズにより通常のインターロックより小さい曲げ半径を保持します。 | 帯状にした金属を咬み合わせて螺旋状に巻いて製作するフレキシブルチューブです。 |
| 業界・用途 | 半導体・計測機器、建設・土木、住宅、エネルギー・プラント・原子力発電所、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 半導体・計測機器、センサ・光ファイバー保護、光学機器・照明・ライトガイド | 半導体・計測機器、建設・土木、住宅、エネルギー・プラント・原子力発電所、工具(ドリル・バーナー)・攪拌機・配管洗浄機 |
| サイズ | 内径4.0ｍｍ～ | 内径4.0ｍｍ～ | 内径25ｍｍ～ |
| 製品詳細 | 確認する | 確認する | 確認する |
使用事例

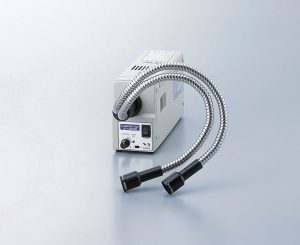

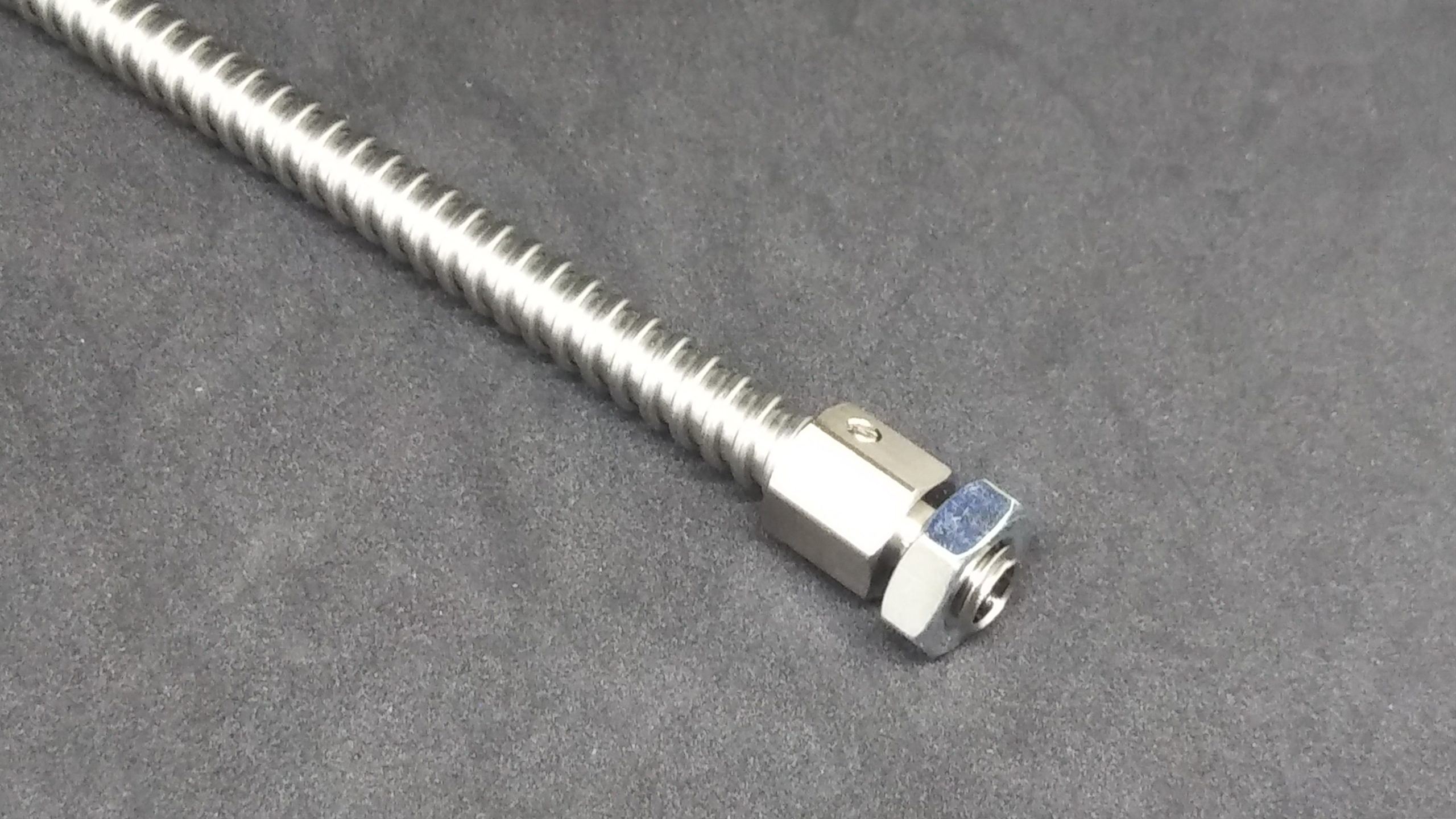

| 用途 | ライトガイド 光ファイバー保護チューブ |
|---|
特殊加工
 |

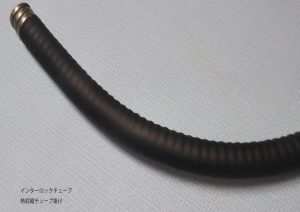

| インターロックチューブ熱収縮チューブ掛け |
