製品詳細

型式 : 659-25x30~659-250x257

インターロック型メタルホース

F965

インターロック型メタルホース

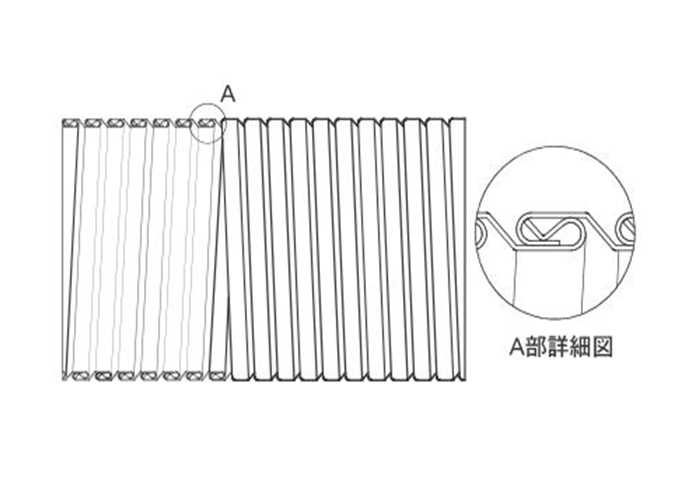

インターロック型メタルホース断面図
インターロック型メタルホース
インターロック型メタルホース断面図

帯状にした金属を咬み合わせて螺旋状に巻いて製作するフレキシブルチューブです。
材質はSUS304となります。
電線保護管、粉体輸送管、排気管等、構造上防水ではありませんが、外装に樹脂被覆を施工し
簡易防水も可能となります。
また、構造的に密閉性はありませんので、気体は漏れる構造です。
(漏れてもある程度気体の流れができれば良い前提でご使用下さい。)

業界・用途
  • 半導体・計測機器
  • 建設・土木
  • 住宅
  • エネルギー・プラント・原子力発電所
  • 工具(ドリル・バーナー)・攪拌機・配管洗浄機

電線保護管、粉体輸送管、排気管等

タイプ
形状保持タイプ
材質
SUS304
サイズ(mm)
内径25mm~
RoHS2
規格表
型式 φ内径 公差 φ外径 公差 板厚 板幅 曲げ半径 定尺
mm mm mm mm mm mm
 659-25×30 25 ±0.5 30 ±1.5 0.5 25 300 10m
 659-32×37 32 ±0.5 37 ±1.5 0.5 25 350 10m
 659-38×43 38 ±0.5 43 ±1.5 0.5 25 360 10m
 659-41×46 41 ±0.5 46 ±1.5 0.4 25 430 5m
 659-43.5×48.5 43.5 ±0.5 48.5 ±1.5 0.5 25 430 5m
 659-45×50 45 ±0.5 50 ±1.5 0.5 25 440 5m
 659-51×56 51 ±0.5 56 ±1.5 0.5 25 440 5m
 659-57×62 57 ±0.5 62 ±1.5 0.5 25 500 5m
 659-61×66 61 ±0.5 66 ±1.5 0.5 25 550 5m
 659-63.5×68.5 63.5 ±0.5 68.5 ±2.0 0.5 25 550 5m
 659-66×71 66 ±0.5 71 ±2.0 0.5 25 600 5m
 659-71×76 71 ±0.5 76 ±2.0 0.5 25 600 5m
 659-77×82 77 ±0.5 82 ±2.0 0.5 25 660 5m
 659-77×82 77 ±0.5 82 ±2.0 0.5 25 660 5m
 659-81×86 81 ±0.5 86 ±2.0 0.5 25 700 5m
 659-91×96 91 ±0.5 96 ±2.0 0.5 25 800 5m
 659-102×108 102 ±0.5 108 ±2.5 0.5 25 840 5m
 659-127×134 127 ±0.5 134 ±2.5 0.6 32 900 5m
 659-135×142 135 ±0.5 142 ±2.5 0.6 32 1100 5m
 659-151×158 151 ±0.5 158 ±2.5 0.6 32 1200 5m
 659-203×210 203 ±0.5 210 ±2.5 0.6 32 1300 5m
 659-250×257 250 ±0.5 257 ±2.5 0.6 32 1400 3m
