製品詳細
型式 : ISIL-4N～ISIL-9N

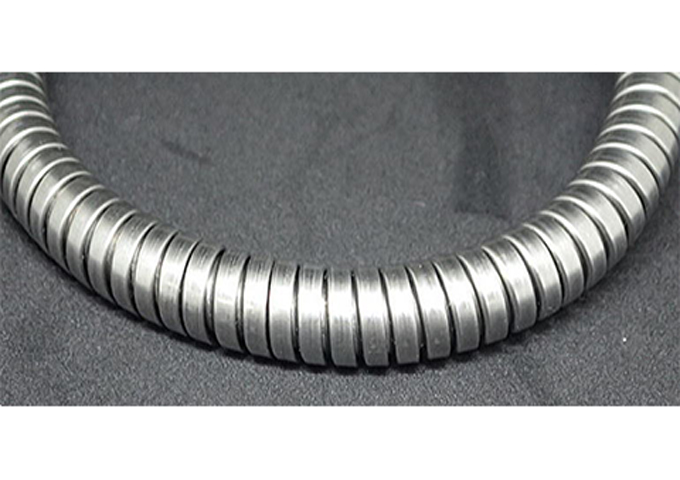

柔軟インターロックチューブ
F590
曲げやすく、サイズにより通常のインターロックより小さい曲げ半径を保持します。
曲げた状態を保持できるチューブです。インターロックチューブよりも小さく曲げが保持出来ます。光ファイバーライトガイドやケーブルの保護＆形状保持に最適です。記載サイズ以外もお問い合わせください。
- 業界・用途
-
- 半導体・計測機器
- センサ・光ファイバー保護
- 光学機器・照明・ライトガイド
・光ファイバー保護・センサー保護・内視鏡・ケーブル保護
- タイプ
- 形状保持タイプ
- 材質
- SUS304
- サイズ(mm)
- 内径4.0ｍｍ～
- RoHS2
- 対応品
- 被覆材質
- 軟質塩化ビニール
- 色
- 標準色：黒 ※その他の色味についてはお問合せ下さい。
規格表
| 〇スタンダードタイプ | 〇PVC被覆タイプ ※1 | ||||||
| 型式 | 内径 | 外径 | 曲げ半径 | 定尺 | 型式 | 外径 | 定尺 |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | m | mm | m | ||
| ISIL-4N | 4 | 6 | 30±10mm | 10 | ISILP-4N | 7.2 | 10 |
| ISIL-4.5N | 4.5 | 6.5 | 30±10mm | 10 | ISILP-4.5N | 7.7 | 10 |
| ISIL-5N | 5 | 7 | 30±10mm | 10 | ISILP-5N | 8.2 | 10 |
| ISIL-6N | 6 | 8 | 35±10mm | 10 | ISILP-6N | 9.4 | 10 |
| ISIL-7N | 7 | 9 | 35±10mm | 10 | ISILP-7N | 10.4 | 10 |
| ISIL-8N | 8.0 | 10 | 45±10mm | 10 | ISILP-8N | 11.5 | 10 |
| ISIL-9N | 9 | 11 | 50±10mm | 10 | ISILP-9N | 13.5 | 10 |
※ いずれも綿糸ﾊﾟｯｷﾝ無しﾀｲﾌﾟとなります。 ※ 曲げ半径は参考値です。
※ 上記以外のｻｲｽﾞも製作可能です、お問い合わせください。
※1 収縮チューブ掛けや他材質で仕上がり外径や性能を調整可能です。ご相談下さい。
比較表
| 型式 | ISIL-4N～ISIL-9N | IS-4N～IS-101.6N |
|---|---|---|
| 製品名称 | 柔軟インターロックチューブ | インターロックチューブ |
| 製品 | |  |
| 材質 | SUS304 | SUS304 |
| RoHS2 | 対応品 | 対応品 |
| 特長 | 曲げやすく、サイズにより通常のインターロックより小さい曲げ半径を保持します。 | 曲げた状態で経常を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。 |
| 業界・用途 | 半導体・計測機器、センサ・光ファイバー保護、光学機器・照明・ライトガイド | 半導体・計測機器、建設・土木、住宅、エネルギー・プラント・原子力発電所、センサ・光ファイバー保護、光学機器・照明・ライトガイド、工具(ドリル・バーナー)・攪拌機・配管洗浄機 |
| サイズ | 内径4.0ｍｍ～ | 内径4.0ｍｍ～ |
