製品詳細

型式 : WLB-2.1-2.5-2.9~WLB-10.5-11.1-11.7

ダブルライナーチューブ

F771

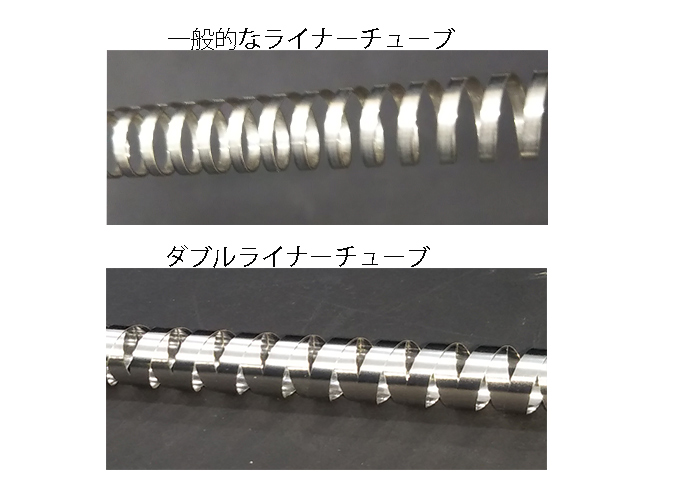

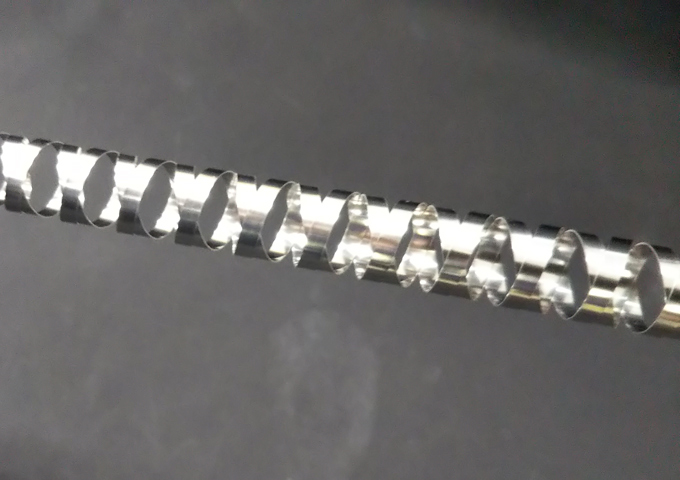

ステンレスのテープ材をスプリング状に巻き、噛み合わせがなく、柔軟性に優れ、トルク伝達補助機能も期待できます。
内径を大きく、外径を小さく抑える事が可能です。ライナーチューブに比べ保護強度に優れ、曲げ癖もつきにくい仕様です。
1本長の最長は約3Mです。(ご希望がある場合は別途ご相談ください。)
通常、伸び防止用にステンレス編組や樹脂被覆をして使用します。

業界・用途
  • 内視鏡・カテーテル

医療用内視鏡、工業用内視鏡、光ファイバー、ケーブルの保護

タイプ
柔軟性タイプ
材質
SUS304
サイズ(mm)
内径2.1mm~
RoHS2
規格表
型式 内径 1層目外径 2層目外径
mm mm mm
WLB-2.1-2.5-2.9 2.1 2.5 2.9
WLB-3.2-3.6-4 3.2 3.6 4
WLB-4-4.6-4.9 4 4.6 4.9
WLB-4.5-5.1-5.7 4.5 5.1 5.7
WLB-5-5.6-6.2 5 5.6 6.2
WLB-6-6.6-7.2 6 6.6 7.2
WLB-7-7.6-8.2 7 7.6 8.2
WLB-8.5-9.1-9.7 8.5 9.1 9.7
WLB-10.5-11.1-11.7 10.5 11.1 11.7

単位:mm

※上記以外のサイズはお問い合わせください。

ご注文の際は型式と長さをご指定ください。
【 例 】
(型式)WLB-2.1-2.5-2.9 ×(長さ)2M

比較表
型式WLB-2.1-2.5-2.9~WLB-10.5-11.1-11.7L-0.2-0.3-0.45-0.1~ L-20.0-22.0-5.0-1.0 LP-0.2-0.3-0.45-0.1~ LP-20.0-22.0-5.0-1.0LB-1.7-2.0-2.4-1.2-0.2~LB-20.0-22.0-23-5.0-1.0LB-1.7-2.0-2.4-1.2-0.2~LB-20.0-22.0-23-5.0-1.0LGBSI-2.5x4.4~LGBSI-8.0x11.6SP-0.6-1.0-5~SP-10-14-5
製品名称ダブルライナーチューブライナーチューブライナーブレードチューブライナーブレードチューブシリコン被覆付きライナーチューブステンレススプリングチューブ
製品
材質SUS304SUS304SUS304SUS304ステンレス+ファイバーガラス+シリコンSUS304
RoHS2対応品対応品対応品対応品
特長ステンレスのテープ材をスプリング状に巻き、噛み合わせがなく、柔軟性に優れ、トルク伝達補助機能も期待できます。ステンレスのテープ材をスプリング状に巻いたチューブです。ライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。ライナーブレードチューブにPVCを被覆することで防水性、耐油性、耐薬品性を得ることができます。耐熱に優れたシリコン被覆をライナーチューブに掛けることにより柔軟性と耐熱性を兼ね備えたチューブになっております。ステンレス丸線材を密巻きスプリング状に巻いたチューブ。一度に数本持ちで巻き、超フレキシブルなワイヤーガイドとして使用可能
業界・用途内視鏡・カテーテル医療、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡半導体・計測機器、工作機械・ロボット、医療、アミユーズメント、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡工作機械・ロボット、医療、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡光学機器・照明・ライトガイド医療、内視鏡・カテーテル
サイズ内径2.1mm~内径0.2~内径1.7mm~内径1.7mm~内径2.5mm~内径0.6mm~
