製品詳細

型式 : SP-0.6-1.0-5~SP-10-14-5

ステンレススプリングチューブ

F512

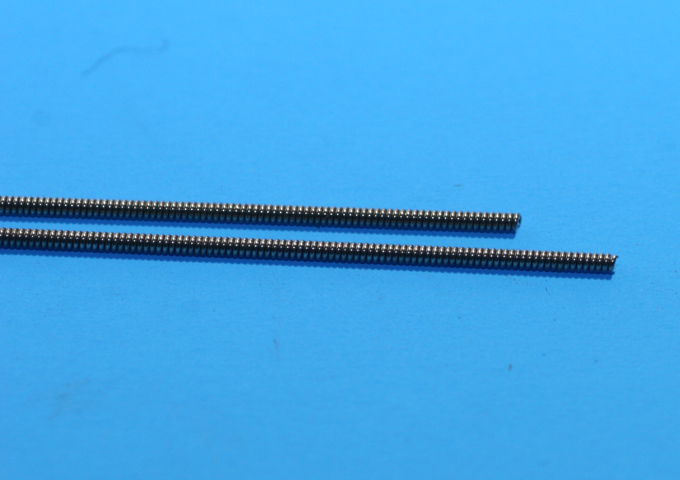

スタンレススプリングチューブ

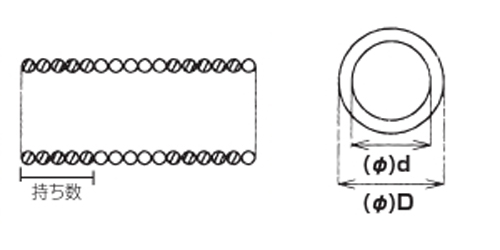

ステンレスフレキシブルチューブ断面図

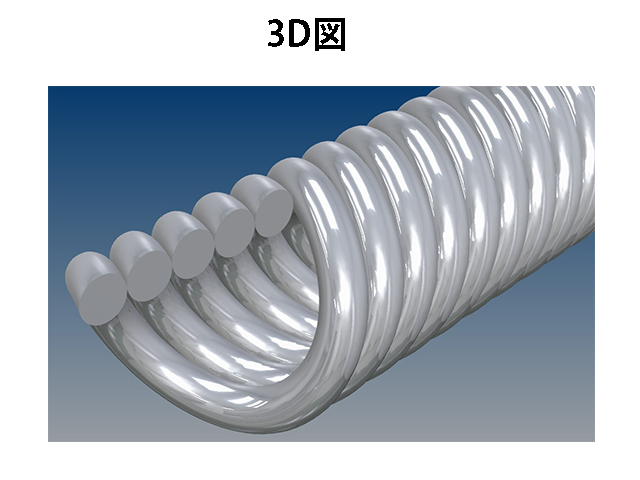

ステンレススプリングチューブ3D図
スタンレススプリングチューブ
ステンレスフレキシブルチューブ断面図
ステンレススプリングチューブ3D図

ステンレス丸線材を密巻きスプリング状に巻いたチューブ。一度に数本持ちで巻き、超フレキシブルなワイヤーガイドとして使用可能。引張荷重に強く、医療用・工業用内視鏡のワイヤーアウターガイドに適しています。

業界・用途
  • 医療
  • 内視鏡・カテーテル

医療用・工業用内視鏡のワイヤーアウターガイド

タイプ
柔軟性タイプ ステンレス丸線材を密巻きスプリング状に巻いたチューブ。一度に数本持ちで巻き、超フレキシブルなワイヤーガイドとして使用可能。引張荷重に強く、医療用・工業用内視鏡のワイヤーアウターガイドに適しています。
材質
SUS304
サイズ(mm)
内径0.6mm~
RoHS2
対応品
規格表
型式 内径 外径D 持ち数
mm mm
SP-0.6-1.0-5 0.6 1.0 5
SP-1.0-1.4-5 1.0 1.4 5
SP-1.5-1.9-5 1.5 1.9 5
SP-10-14-5 10.0 14.0 5

注:最大内径Φ20ぐらいまで。受注生産品、任意の寸法で製作可。1本の長さはお問い合わせ下さい

比較表
型式SP-0.6-1.0-5~SP-10-14-5L-0.2-0.3-0.45-0.1~ L-20.0-22.0-5.0-1.0 LP-0.2-0.3-0.45-0.1~ LP-20.0-22.0-5.0-1.0LB-1.7-2.0-2.4-1.2-0.2~LB-20.0-22.0-23-5.0-1.0LB-1.7-2.0-2.4-1.2-0.2~LB-20.0-22.0-23-5.0-1.0LGBSI-2.5x4.4~LGBSI-8.0x11.6
製品名称ステンレススプリングチューブライナーチューブライナーブレードチューブライナーブレードチューブシリコン被覆付きライナーチューブ
製品
材質SUS304SUS304SUS304SUS304ステンレス+ファイバーガラス+シリコン
RoHS2対応品対応品対応品対応品
特長ステンレス丸線材を密巻きスプリング状に巻いたチューブ。一度に数本持ちで巻き、超フレキシブルなワイヤーガイドとして使用可能ステンレスのテープ材をスプリング状に巻いたチューブです。ライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。ライナーブレードチューブにPVCを被覆することで防水性、耐油性、耐薬品性を得ることができます。耐熱に優れたシリコン被覆をライナーチューブに掛けることにより柔軟性と耐熱性を兼ね備えたチューブになっております。
業界・用途医療、内視鏡・カテーテル医療、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡半導体・計測機器、工作機械・ロボット、医療、アミユーズメント、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡工作機械・ロボット、医療、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡光学機器・照明・ライトガイド
サイズ内径0.6mm~内径0.2~内径1.7mm~内径1.7mm~内径2.5mm~
