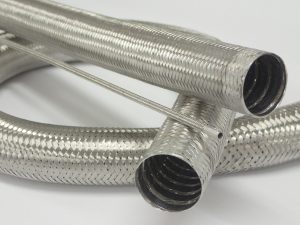

ライナーブレードチューブ

型式 : LB-1.7-2.0-2.4-1.2-0.2～LB-20.0-22.0-23-5.0-1.0

F608

被覆材一覧表

ライナーブレードチューブの製品動画

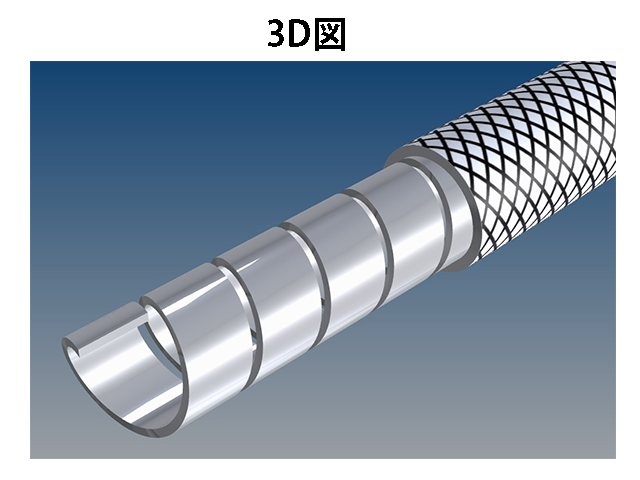

ライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。
細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。
また、金属編組(ブレード）の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともできます。
通常、このライナーブレードチューブに、樹脂の被覆掛けを施し、防水性を持たせた上で、工業用内視鏡、医療用内視鏡等の用途に使用します。
設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。

業界・用途

半導体・計測機器
工作機械・ロボット
医療
アミユーズメント
内視鏡・カテーテル
センサ・光ファイバー保護
工業用内視鏡

◎工業用内視鏡　◎医療用内視鏡　◎光ファイバー、センサーコード、ケーブル保護用◎内視鏡用チューブ　◎内視鏡チューブ

タイプ: 柔軟性タイプライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。
細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。
また、金属編組(ブレード）の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともできます。

材質: SUS304

サイズ(mm): 内径1.7ｍｍ～

RoHS2: 対応品

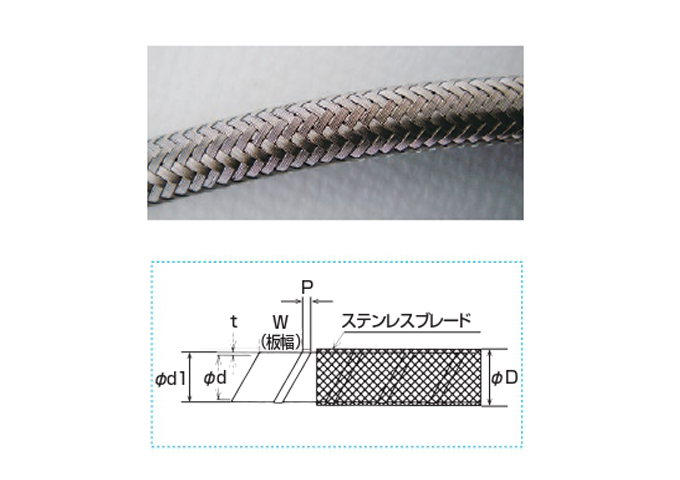

■寸法図

ライナーブレード　寸法図

規格表

型式 d-d1-D-W-P	内径	外径	板厚	板巾	ピッチ	編組線	曲げ半径	切売り
型式 d-d1-D-W-P	mm	mm	mm	mm	mm	mm	mm	切売り
LB-1.7-2.0-2.4-1.2-0.2	1.7	2.0	0.2	1.2	0.2	0.07	9±5	–
LB-1.9-2.3-2.7-2.0-0.3	1.9	2.7	0.2	2.0	0.3	0.07	–	○
LB-2.1-2.5-2.9－2-0.2	2.1	2.9	0.2	2	0.2	0.07	10	○
LB-2.8-3.2-3.6-2-0.3	2.8	3.6	0.2	2	0.2	0.07	12	○
LB-3.2-3.6-4.0-2-0.2	3.2	4	0.2	2	0.2	0.07	13	○
LB-4.0-4.6-5.0-2-0.2	4.0	5	0.2	2	0.2	0.07	15	–
LB-4.5-5.1-5.5-2-0.2	4.5	5.5	0.3	2	0.2	0.07	30	○
LB-5.0-5.6-6.0-2.0-0.2	5.0	6.0	0.3	2	0.2	0.07	–	–
LB-6.0-6.6-7.0-2.0-0.2	6.0	7.0	0.3	2	0.2	0.07	–	–
LB-7.0-7.6-8.0-2.0-0.2	7.0	8.0	0.3	2	0.2	0.07	–	–
LB-8.5-9.1-9.5-2.0-0.2	8.5	9.5	0.3	2	0.2	0.07	–	–
LB-10.8-11.3-11.9-2.0-0.75	10.8	11.9	0.25	2	0.75	0.12	–	–
LB-11.5-12.1-12.5-2.0-0.2	11.5	12.5	0.3	2	0.2	0.07	–	–
LB-15.0-16.0-16.6-5.0-1.0	15.0	16.6	0.5	5	1.0	0.12	–	–
LB-17.0-18.0-18.6-5.0-1.0	17.0	18.6	0.5	5	1.0	0.12	–	–
LB-20.0-22.0-23-5.0-1.0	20.0	22.8	1.0	5	1.0	0.2	–	–

注：他のサイズも任意の寸法で製作可。
注：長尺物100ｍ製作可。

比較表

型式	LB-1.7-2.0-2.4-1.2-0.2～LB-20.0-22.0-23-5.0-1.0	L-0.2-0.3-0.45-0.1～　L-20.0-22.0-5.0-1.0　LP-0.2-0.3-0.45-0.1～　LP-20.0-22.0-5.0-1.0	LB-1.7-2.0-2.4-1.2-0.2～LB-20.0-22.0-23-5.0-1.0	SP-0.6-1.0-5～SP-10-14-5	WLB-2.1-2.5-2.9～WLB-10.5-11.1-11.7
製品名称	ライナーブレードチューブ	ライナーチューブ	ライナーブレードチューブ	ステンレススプリングチューブ	ダブルライナーチューブ
製品
材質	SUS304	SUS304	SUS304	SUS304	SUS304
RoHS2	対応品	対応品	対応品	対応品
特長	ライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。	ステンレスのテープ材をスプリング状に巻いたチューブです。	ライナーブレードチューブにPVCを被覆することで防水性、耐油性、耐薬品性を得ることができます。	ステンレス丸線材を密巻きスプリング状に巻いたチューブ。一度に数本持ちで巻き、超フレキシブルなワイヤーガイドとして使用可能	ステンレスのテープ材をスプリング状に巻き、噛み合わせがなく、柔軟性に優れ、トルク伝達補助機能も期待できます。
業界・用途	半導体・計測機器、工作機械・ロボット、医療、アミユーズメント、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡	医療、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡	工作機械・ロボット、医療、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡	医療、内視鏡・カテーテル	内視鏡・カテーテル
サイズ	内径1.7ｍｍ～	内径0.2～	内径1.7ｍｍ～	内径0.6ｍｍ～	内径2.1ｍｍ～
製品詳細	確認する	確認する	確認する	確認する	確認する

使用事例

工業用内視鏡画像

用途	工業用内視鏡　※イメージファイバー部分の光ファイバーの保護

特殊加工性

ライナーブレード　ハンダ止め

半田止め加工

※通常納入品に半田止加工は施されておりません。

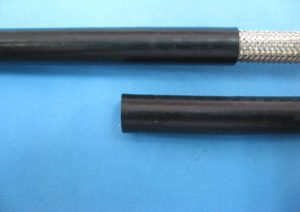

ライナーブレード+ＬＤＰＥ被覆

（受注製作品）

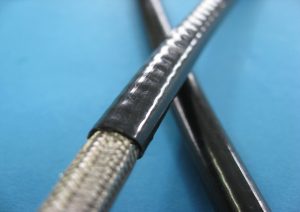

ライナーブレード+ハイトレル被覆

（受注製作品）

仕様違い製品

: ライナーチューブ

: ライナーブレードチューブ

: ステンレススプリングチューブ

: ダブルライナーチューブ
