製品詳細

型式 : L-0.2-0.3-0.45-0.1~ L-20.0-22.0-5.0-1.0 LP-0.2-0.3-0.45-0.1~ LP-20.0-22.0-5.0-1.0

ライナーチューブ

F108

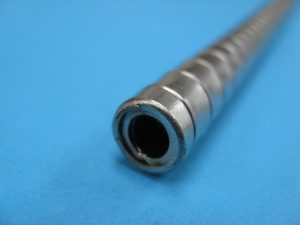

ステンレスのテープ材をスプリング状に巻いたチューブ。
全く噛み合わせが無く、超柔軟性に富み、側圧に強い。肉厚が薄く内径を大きく外径を小さくしてとれるが曲げのリミットは無い。
通常は外側に伸び防止用ステンレス編組やPVC被覆をして使用します。医療用内視鏡の光ファイバーやセンサコードの保護に適しています。
設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。

業界・用途
  • 医療
  • 内視鏡・カテーテル
  • センサ・光ファイバー保護
  • 工業用内視鏡

◎医療用内視鏡
◎芝刈り機の案内管(SK材、平鋼線)
◎光ファイバー・センサーコード保護
◎コンクリートバイブレータ

タイプ
柔軟性タイプ ステンレスのテープ材をスプリング状に巻いたチューブ。
全く噛み合わせが無く、超柔軟性に富み、側圧に強い。肉厚が薄く内径を大きく外径を小さくしてとれるが曲げのリミットは無い。
通常は外側に伸び防止用ステンレス編組やPVC被覆をして使用します。医療用内視鏡の光ファイバーやセンサコードの保護に適しています。

材質
SUS304
サイズ(mm)
内径0.2~
RoHS2
対応品
被覆材質

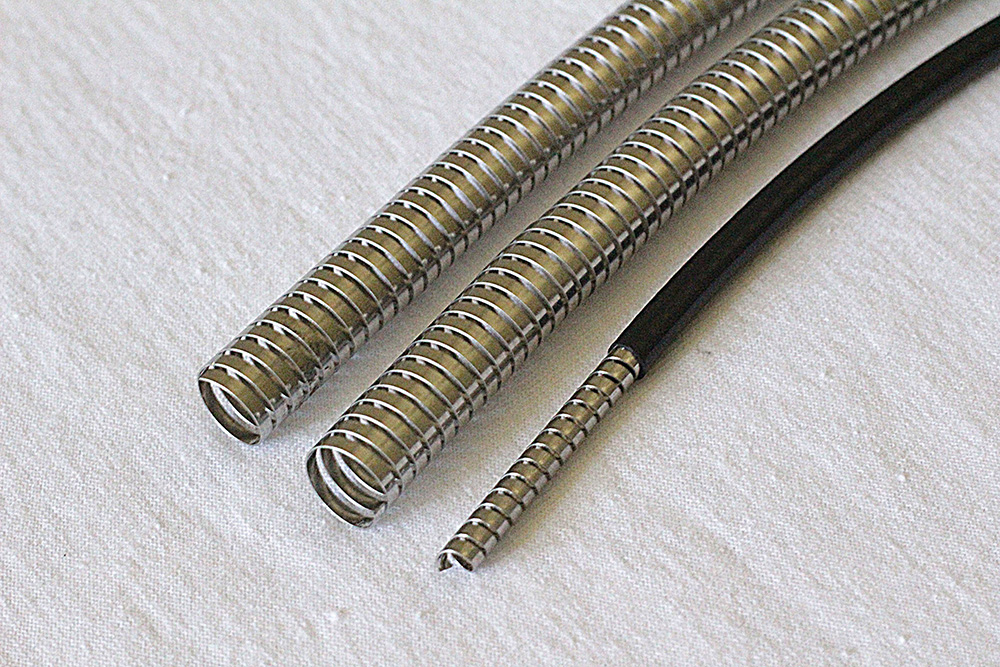

標準品のPVC被覆の他にステンレスブレード(B)、ポリエチレン(PE)等被覆可能です。
PVCの色は黒が標準色 他の色味に関しては営業担当までご相談下さい。

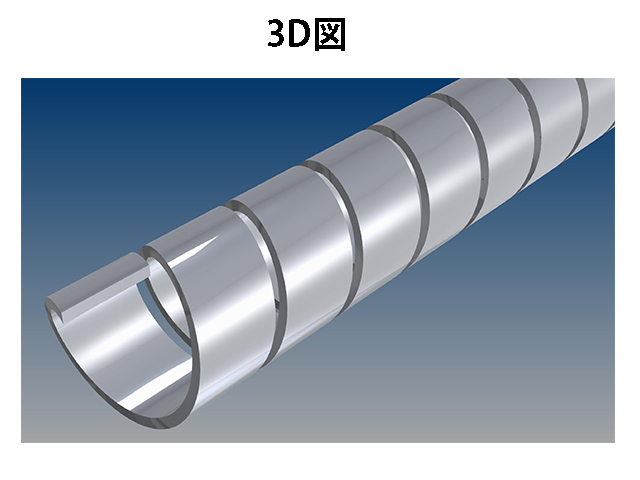

■寸法図

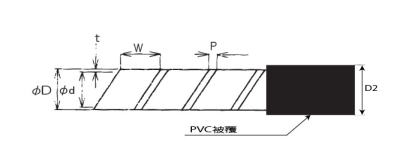

ライナーチューブ 寸法図



規格表
型式
d-D-W-P
内径
d

外径
D

板厚
t

板巾
W

ピッチ
P

切売り PVC被覆型式
d-d-d2-W-P
仕上
外型D2

切売り
mm mm mm mm mm mm
L-0.23-0.33-1.0-0.1 0.23 0.33 0.05 1.0 0.1 お問合せ下さい。
L-0.7-0.8-1.2-0.3 0.7 0.8 0.05 1.2 0.3 お問合せ下さい。 1.2
L-1.7-2.0-1.2-0.2 1.7 2.0 0.15 1.2 0.2 LP-1.7-2.0-2.4-1.2-0.2 2.4
L-2.2-2.6-1.0-0.2 2.2 2.6 0.2 1.0 0.2 LP-2.2-2.6-3.2-1.0-0.3 3.2
 L-2.6-3.0-1.2-0.2 2.6 3.0 0.2 1.2 0.2 お問合せ下さい。
 L-2.8-3.2-1.2-0.3  2.8 3.2 0.2 1.2 0.3 お問合せ下さい。
 L-2.8-3.2-2.0-0.3 2.8 3.2 0.2 2.0 0.3 LP-2.8-3.2-4.2-2.0-0.3 4.2
 L-3.1-3.5-1.2-0.3 3.1 3.5 0.2 1.2 0.3 LP-3.1-3.5-4.1-1.2-0.3 4.1
 L-3.5-4.1-2.0-0.2 3.5 4.1 0.3 2.0 0.2 お問合せ下さい。
 L-3.5-3.9-2.0-0.1 3.5 3.9 0.2 2.0 0.1 LP-3.5-3.9-4.7-2.0-0.1 4.7
 L-4.0-4.6-2.0-0.3 4.0 4.6 0.3 2.0 0.3 LP-4.0-4.6-5.4-2.0-0.3 5.4
 L-4.5-5.1-2.0-0.2 4.5 5.1 0.3 2.0 0.2 LP-4.5-5.1-5.7-2.0-0.2 5.7 ×
 L-5.0-5.6-2.0-0.3 5.0 5.6 0.3 2.0 0.3 LP-5.0-5.6-6.5-2.0-0.3 6.5
 L-5.0-5.6-2.0-0.7 5.0 5.6 0.3 2.0 0.7 お問合せ下さい。
 L-7.0-7.6-2.0-0.3 7.0 7.6 0.3 2.0 0.3 LP-7.0-7.6-8.6-2.0-0.3 8.6
 L-7.2-7.8-2.0-0.3 7.2 7.8 0.3 2.0 0.3 お問合せ下さい。
 L-8.5-9.1-2.0-0.2 8.5 9.1 0.3 2.0 0.2 お問合せ下さい。
 L-10.8-11.3-2.0-0.75 10.8 11.3 0.25 2.0 0.75 お問合せ下さい。
 L-11.5-12.1-2.0-0.2 11.5 12.1 0.3 2.0 0.2 お問合せ下さい。
 L-15.0-16.0-5.0-1.0 15.0 16.0 0.5 5.0 1.0 お問合せ下さい。
 L-17.0-18.0-5.0-1.0 17.0 18.0 0.5 5.0 1.0 お問合せ下さい。
 L-20.0-22.0-5.0-1.0 20.0 22.0 1.0 5.0 1.0 お問合せ下さい。

注:最小内径0.22くらいまで。受注生産品(一部在庫)、任意の寸法で製作可、PVC被覆品は外径最大Φ10まで。
注:PVC被覆型式のD2は被覆後の仕上がり外径を表す。
注:長尺物100m製作可。詳細はお問合せ下さい。

比較表
型式L-0.2-0.3-0.45-0.1~ L-20.0-22.0-5.0-1.0 LP-0.2-0.3-0.45-0.1~ LP-20.0-22.0-5.0-1.0LB-1.7-2.0-2.4-1.2-0.2~LB-20.0-22.0-23-5.0-1.0LB-1.7-2.0-2.4-1.2-0.2~LB-20.0-22.0-23-5.0-1.0SP-0.6-1.0-5~SP-10-14-5WLB-2.1-2.5-2.9~WLB-10.5-11.1-11.7
製品名称ライナーチューブライナーブレードチューブライナーブレードチューブステンレススプリングチューブダブルライナーチューブ
製品
材質SUS304SUS304SUS304SUS304SUS304
RoHS2対応品対応品対応品対応品
特長ステンレスのテープ材をスプリング状に巻いたチューブです。ライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。ライナーブレードチューブにPVCを被覆することで防水性、耐油性、耐薬品性を得ることができます。ステンレス丸線材を密巻きスプリング状に巻いたチューブ。一度に数本持ちで巻き、超フレキシブルなワイヤーガイドとして使用可能ステンレスのテープ材をスプリング状に巻き、噛み合わせがなく、柔軟性に優れ、トルク伝達補助機能も期待できます。
業界・用途医療、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡半導体・計測機器、工作機械・ロボット、医療、アミユーズメント、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡工作機械・ロボット、医療、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡医療、内視鏡・カテーテル内視鏡・カテーテル
サイズ内径0.2~内径1.7mm~内径1.7mm~内径0.6mm~内径2.1mm~
製品詳細
使用事例

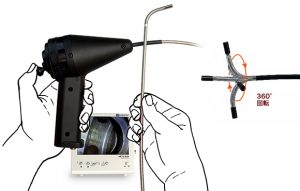

用途 工業用内視鏡 ※イメージファイバー部分 先端稼働部分など
特殊加工性

ダブルライナー(高トルク伝達)



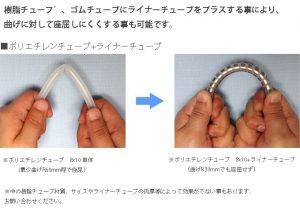

ライナーガード
