製品詳細

型式 : LB-1.7-2.0-2.4-1.2-0.2~LB-20.0-22.0-23-5.0-1.0

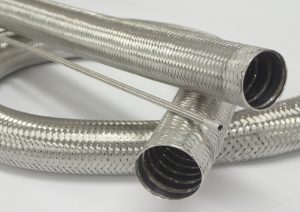

ライナーブレードチューブ

F612

ライナーブレードチューブにPVCを被覆することで防水性、耐油性、耐薬品性を得ることができます。
非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。
細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。
また、金属編組(ブレード)の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともでき、工業用内視鏡、医療用内視鏡等の用途に適しています。設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。

業界・用途
  • 工作機械・ロボット
  • 医療
  • 内視鏡・カテーテル
  • センサ・光ファイバー保護
  • 工業用内視鏡

◎工業用内視鏡 ◎医療用内視鏡 ◎光ファイバー、センサーコード、ケーブル保護用◎内視鏡用チューブ ◎内視鏡チューブ

タイプ
柔軟性タイプ ステンレスのテープ材をスプリング状に巻いたチューブ。
全く噛み合わせが無く、柔軟性に富み、側圧に強い
材質
SUS304
サイズ(mm)
内径1.7mm~
RoHS2
対応品
被覆材質
標準:軟質塩化ビニール   ※特注にて,PE,ハイトレル,シリコ-ンゴム,フッ素樹脂等にも対応 詳細はお問合せ願います。
軟質塩化ビニール 標準品:黒色 その他の色味についてはお問合せください。

■寸法図

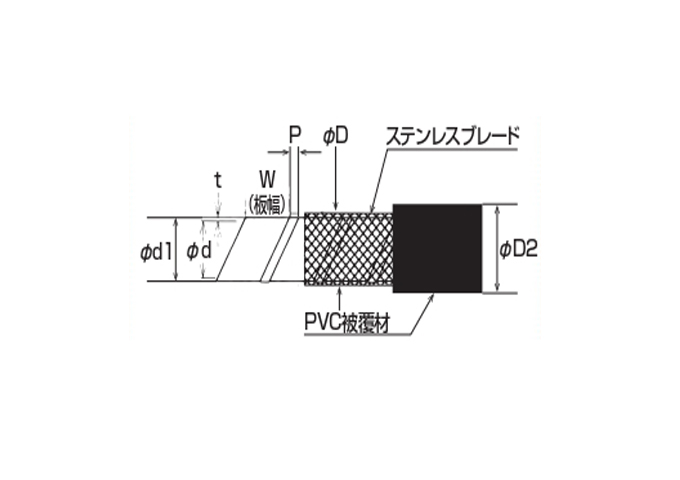

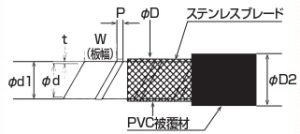

ライナブレード+PVC 寸法図

規格表
型式
d-d1-D-W-P
内径
(d)φ
外径(D) 仕上がり
外径(D2)
板厚
(t)
板巾
(W)
ピッチ
(p)
編組線φ 曲げ半径
±(mm)
mm mm mm mm mm mm mm mm
LBP-1.7-2.0-2.4-2.8-1.2-0.2 1.7 2.4 2.8 0.15 1.2 0.2 0.07 9.0
LBP-2.1-2.5-2.9-3.5-2-0.2 2.1 2.9 3.5 0.20 2.0 0.2 0.07 10.0
LBP-2.8-3.2-3.6-4.2-2-0.3 2.8 3.6 4.2 0.20 2.0 0.3 0.07 12.0
LBP-3.2-3.6-4.0-4.6-2-0.2 3.2 4.0 4.6 0.20 2.0 0.2 0.07 13.0
LBP-4.0-4.6-5.0-5.9-2-0.2 4.0 5.0 5.9 0.30 2.0 0.2 0.07 15.0
LBP-5.0-5.6-6.0-7.0-2.0-0.2 5.0 6.0 7.0 0.30 2.0 0.2 0.07
LBP-6.0-6.6-7.0-8.0-2.0-0.3 6.0 7.0 8.0 0.30 2.0 0.3 0.07
LBP-7.0-7.6-8.0-9.0-2.0-0.2 7.0 8.0 9.0 0.30 2.0 0.2 0.07
LBP-8.5-9.1-9.5-10.9-2.0-0.2 8.5 9.5 10.9 0.30 2.0 0.2 0.07
LBP-10.8-11.3-11.9-13.3-2.0-0.75 10.8 11.9 13.3 0.25 2.0 0.75 0.12
LBP-11.5-12.1-12.5-13.9-2.0-0.2 11.5 12.5 13.9 0.3 2.0 0.2 0.07
LBP-15.0-16.0-16.6-18.4-5.0-1.0 15.0 16.6 18.4 0.5 5.0 1.0 0.12
LBP-17.0-18.0-18.6-20.6-5.0-1.0 17.0 18.6 20.6 0.5 5.0 1.0 0.12
LBP-20.0-22.0-23.0-25.0-5.0-1.0 20.0 22.8 24.8 1.0 5.0 1.0 0.2
比較表
型式LB-1.7-2.0-2.4-1.2-0.2~LB-20.0-22.0-23-5.0-1.0L-0.2-0.3-0.45-0.1~ L-20.0-22.0-5.0-1.0 LP-0.2-0.3-0.45-0.1~ LP-20.0-22.0-5.0-1.0SP-0.6-1.0-5~SP-10-14-5LB-1.7-2.0-2.4-1.2-0.2~LB-20.0-22.0-23-5.0-1.0WLB-2.1-2.5-2.9~WLB-10.5-11.1-11.7
製品名称ライナーブレードチューブライナーチューブステンレススプリングチューブライナーブレードチューブダブルライナーチューブ
製品
材質SUS304SUS304SUS304SUS304SUS304
RoHS2対応品対応品対応品対応品
特長ライナーブレードチューブにPVCを被覆することで防水性、耐油性、耐薬品性を得ることができます。ステンレスのテープ材をスプリング状に巻いたチューブです。ステンレス丸線材を密巻きスプリング状に巻いたチューブ。一度に数本持ちで巻き、超フレキシブルなワイヤーガイドとして使用可能ライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。ステンレスのテープ材をスプリング状に巻き、噛み合わせがなく、柔軟性に優れ、トルク伝達補助機能も期待できます。
業界・用途工作機械・ロボット、医療、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡医療、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡医療、内視鏡・カテーテル半導体・計測機器、工作機械・ロボット、医療、アミユーズメント、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡内視鏡・カテーテル
サイズ内径1.7mm~内径0.2~内径0.6mm~内径1.7mm~内径2.1mm~
製品詳細
使用事例

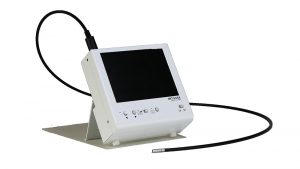

工業用内視鏡画像

工業用内視鏡

特殊加工性





半田止め可能

※通常納入品に半田止加工は施されておりません。

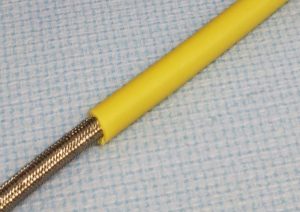

ライナーブレードチューブ+PE
 (ポチエチレン被覆)黄色
