製品詳細
型式 : KS-1.2N～KS-1.8N
極細フレキシブル保護チューブ ケーシングチューブ
F1256

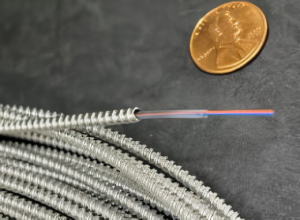

世界最小径 フレキシブルチューブ
・世界最小の強固な保護構造（螺旋菅）のKS-1.2N（内径1.2mm）を初め、内径1.5mm、内径1.8mm等をラインナップ。

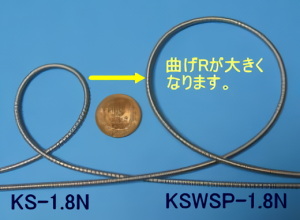

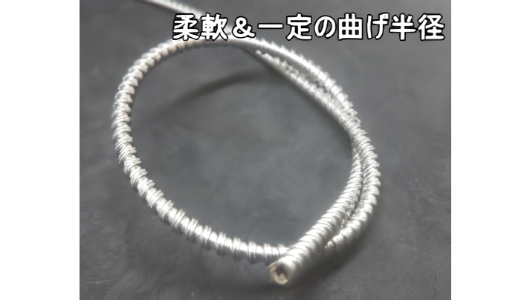

・柔軟性に優れながら、対象物を強固に保護。側圧強度、引っ張り強度に優れ、伸びも無く、一定の曲げ半径以上に曲がりません。
・特に内径1.8Nは生産量も多く極細の3サイズの中では経済性に優れております。

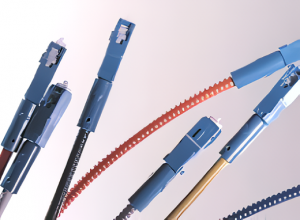

・当社のKS-1.8N＆KSP-1.8N等は、信頼性が最重要視される電力、鉄道、プラント、工場、通信等の各分野で豊富な採用実績を持つ強化型光ファイバーケーブルの保護チューブとして長年に渡り、標準採用されております。
- 業界・用途
-
- 半導体・計測機器
- アミユーズメント
- エネルギー・プラント・原子力発電所
- 内視鏡・カテーテル
- レーザー加工機
- センサ・光ファイバー保護
センサー保護、光ファイバー、ケーブル保護、極細チューブ保護等。半導体、医療、通信、計測機器、工作機械、レーザー機器等
- タイプ
- 柔軟性タイプ
- 材質
- SUS304
- RoHS2
- 対応品
- 被覆材質
- PVC・オレフィンエラストマー・ポリエチレン・フッ素樹脂・ハイトレル
規格表
| 型式※1 | 内径 | 外径 | 曲げ半径 | 定尺 | PVC被覆型式※2 | PVC仕上がり外径※2 | 定尺 |
|---|---|---|---|---|---|---|---|
| ±0.2(mm) | ±0.2(mm) | ±5mm | ｍ | ±0.2(mm) | ｍ | ||
| KS-1.2N | 1.2±0.1 | 2.3±0.1 | 23 | 100 | KSP-1.2N | 3 | 100 |
| KS-1.5N | 1.5±0.1 | 2.6±0.1 | 23 | 100 | KSP-1.5N | 3.4 | 100 |
| KS-1.8N | 1.8 | 2.9 | 23 | 100 | KSP-1.8N | 3.7 | 100 |
表内※１
サイズは他にも内径2.0, 2.2, 2.6, 3.0, 3.2, 3.5mm等を揃えており、それ以上も～51mm位迄細かくラインナップしております。→他のサイズはこちら
表内※2

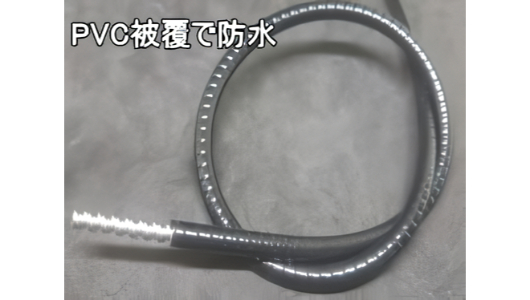

仕上がり外径は任意の寸法で特注製作検討可能です。また、PVCの他、オレフィンエラストマー、特注にてPE、フッ素樹脂、ハイトレル等が可能です。
比較表
| 型式 | KS-1.2N～KS-1.8N | L-0.2-0.3-0.45-0.1～ L-20.0-22.0-5.0-1.0 LP-0.2-0.3-0.45-0.1～ LP-20.0-22.0-5.0-1.0 | SP-0.6-1.0-5～SP-10-14-5 | ORV-1.6PS-cm | HGC-T-1～HGC-T-3 | MF-3A P I E～MF-15A P I E MF-3A P I E～MF-15A P I E | SFS-2.4～SFS-8H |
|---|---|---|---|---|---|---|---|
| 製品名称 | 極細フレキシブル保護チューブ ケーシングチューブ | ライナーチューブ | ステンレススプリングチューブ | マイクロミニフレックス | トルクコイル | マイクロフレキシブルチューブ | スタンドチューブ SFSシリーズ（SUS304+SUS304） |
| 製品 | |  |  |  |  |  |  |
| 材質 | SUS304 | SUS304 | SUS304 | チューブ： SUS316L パイプエンド ：SUS316L | SUS304・SUS316・SUS301 | SUS316LorSUS304 | 丸線：SUS304 三角線：SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | 対応品 | ||

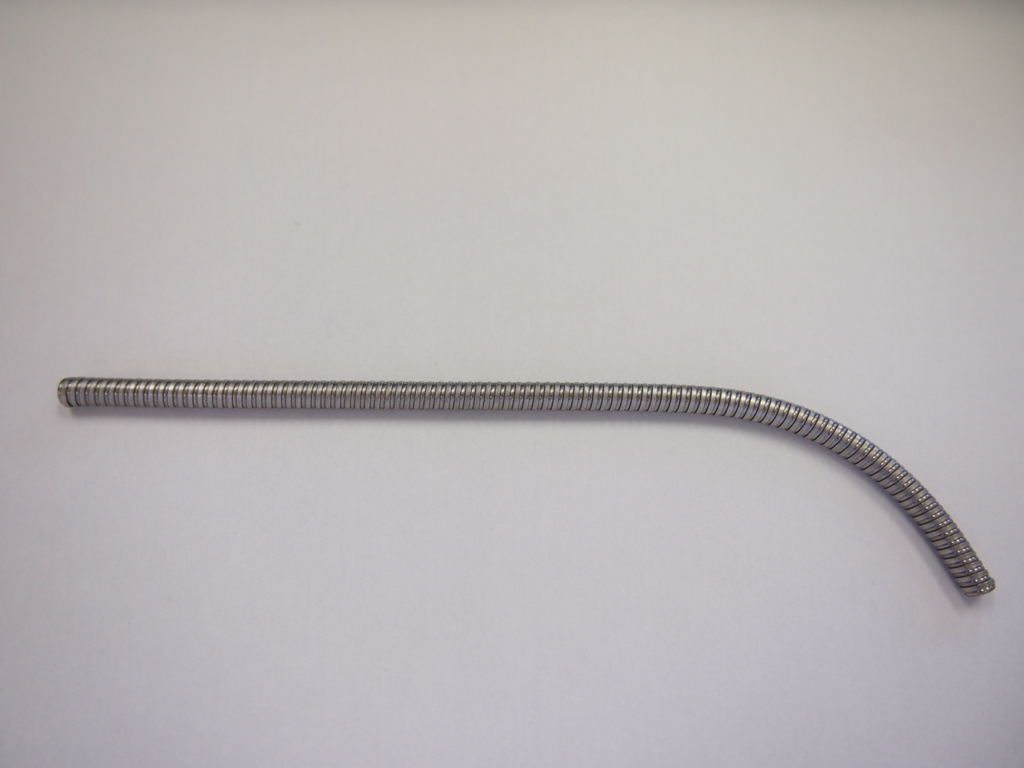

| 特長 | ステンレスのテープ材をスプリング状に巻いたチューブです。 | ステンレス丸線材を密巻きスプリング状に巻いたチューブ。一度に数本持ちで巻き、超フレキシブルなワイヤーガイドとして使用可能 | 内径φ1.6のフレキシブルチューブ | 最少径で内径0.24×外径0.55～の超極細トルクチューブです。 | マイクロフレキシブルチューブはSUS316Lの材質を使用しているので錆びに強く、圧力にも耐え、高温・低温の変化にも対応、長寿命でマシンアッセンブリの信頼を向上させる事ができるフレキシブルチューブです。 | ＳＦＳシリーズは、下巻き上巻きともオールステンレス線（ＳＵＳ３０４）を使用し、サビやきしみ音を極力無くした弊社のラインナップの中でも最高級のフレキシブルチューブです。 | |
| 業界・用途 | 半導体・計測機器、アミユーズメント、エネルギー・プラント・原子力発電所、内視鏡・カテーテル、レーザー加工機、センサ・光ファイバー保護 | 医療、内視鏡・カテーテル、センサ・光ファイバー保護、工業用内視鏡 | 医療、内視鏡・カテーテル | 半導体・計測機器、医療 | 医療、内視鏡・カテーテル | 半導体・計測機器、医療 | 光学機器・照明・ライトガイド |
| サイズ | 内径0.2～ | 内径0.6ｍｍ～ | 内径1.6ｍｍ～ | 内径0.24ｍｍ～ | 内径3.5mm～ | 内径1.0mm～ | |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する | 確認する |
使用事例
特注例
