バリアチューブシリーズ ※
E-BTO E-BTF E-BTF-BK
E-BTO　画像 e-btf202312011.jpg E-BTF
※バリア性樹脂の採用により、市販のポリエチレンチューブやフッ素チューブに比べて酸素バリア性・溶剤バリア性・臭気バリア性を向上させたバリアチューブシリーズです。


フッ素バリアチューブ　E-BTF-BK
423

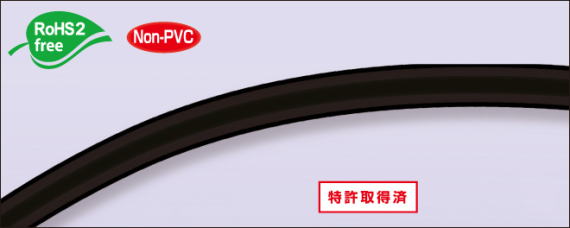

究極のバリアチューブ / 市販フッ素チューブの約２倍のバリア性！
UVインクにも対応！酸素の混入・溶剤の揮発を防ぐスーパーバリアチューブです。
E-BTF E-BTF　材質・構造
■用途
●脱気処理装置での酸素混入防止
●酸素混入による分析機器の測定誤差防止
●電子機器、スパコンサーバの冷却水用途
●二次電池の製造プロセスにおける脱気処理用途
●印刷機器の溶剤インク中の溶存酸素・気泡の発生の抑制
●超音波洗浄工程における気泡の発生の抑制
●紫外線・可視光線の遮光用
■特徴
●酸素バリア・・・市販フッ素チューブの約２倍のバリア性能を持ち、チューブへの酸素の混入やチューブ内の気泡の
   発生を抑制します。
●溶剤バリア・・・溶剤搬送時の溶剤の揮発やチューブ外部への透過を抑制します。
●可塑剤フリー・・・溶出物質の要因である可塑剤を含まないノンオイル素材を使用しています。
●低溶出・・・塩ビと比較して溶出物質が少ないため、クリーンなチューブです。
●耐薬品性・・・内層は特殊フッ素樹脂のため、有機溶剤等のほとんどの薬品に耐性があります。
●グリーン調達・・・2019年7月22日の改正RoHS指令(RoHS2.0) 10物質群を含有していない、もしくは閾値未満
   です。
●UVカット・・・紫外線をカットできるため、UVインクの搬送に最適です。

■規格
型番 定尺 内径×外径 使用圧力  許容曲げ半径 使用温度
範囲		 定尺 製品重量 色調
at20℃ at60℃ at20℃
m mm MPa MPa mm ℃ ｍ Kg/巻
E-BTF-2×4-BK 100 2×4 0〜1.2 0〜0.5 25 -20〜60 100 0.9 ブラック
E-BTF-3×5-BK 100 3×5 0〜1.0 0〜0.4 30 1.2
E-BTF-4×6-BK 100 4×6 0〜0.9 30 1.6
E-BTF-6×8-BK 100 6×8 0〜0.5 0〜0.2 55 2.3

■技術資料

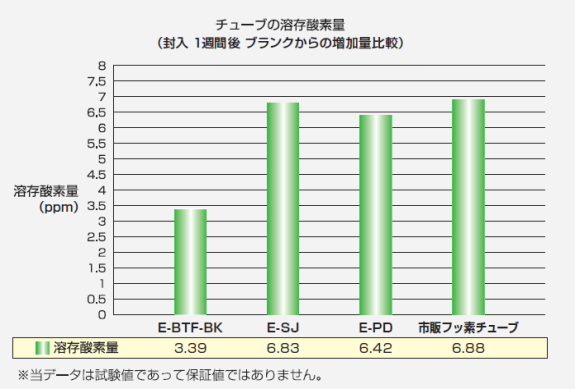

■溶存酸素増加量比較試験
脱気した水をチューブ内に充填し、温度：20℃＆湿度：50％の環境下に1週間放置後に溶存酸素量を測定。
ブランクからの増加量を確認し、試料毎での増加量比較を行う。
●酸素バリア性に優れるチューブが必要な理由
・酸素のチューブへの混入によりチューブ内に気泡が生じ、分析機器の測定結果に影響が出る可能性があります
・脱気処理後のチューブ内に気泡が生じると、脱気処理の効率が低下する可能性があります
→市販フッ素チューブの約２倍のバリア性能を持つE-BTFーBKは、上記の問題を解決いたします

チューブの溶存酸素量

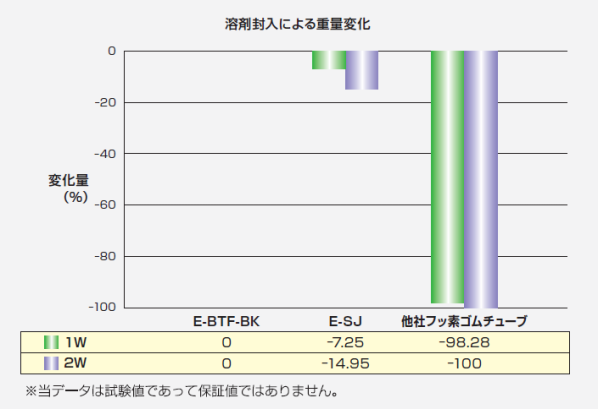

■溶剤バリア試験
チューブに溶剤（ジエチレングリコールジエチルエーテル）を封入し、両端末を止栓した状態で60℃の環境下に放置。
1週間・2週間放置後のインク封入チューブの重量（変化率）を測定する。
※チューブ重量や止栓に使用した部材の重量は除き、溶剤の重量変化のみを計測

●溶剤バリア性に優れるチューブが必要な理由
・溶剤インクの送液中、チューブ内のインクの溶剤成分が透過し揮発してインク成分が変質することによって印刷品質
  に影響を及ぼす可能性があります。
溶剤封入による重量変化

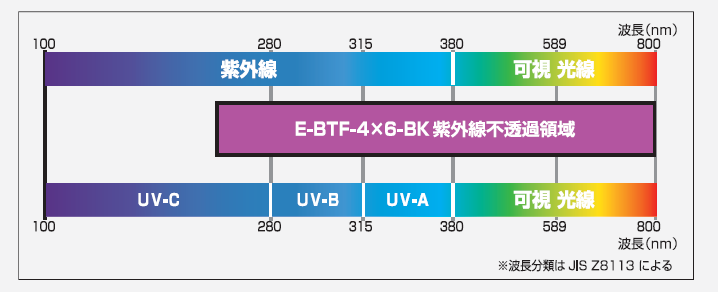

■紫外線・可視光線 透過データ

試料：E-BTF-4×6-BK
試験装置：紫外近赤外分光光度計：島津UV3100PC
測定方法：積分球の入射光にサンプルを貼り付けて測定
測定波及範囲：240nm〜800nm
スリット幅：20nm
サンプリングピッチ：0.5nm
測定は試料を半割りした状態で行った。
（チューブ内の液体が受ける透過率を想定し、チューブ肉厚片側分の透過率を測定した）
試験結果：紫外線・可視光線 不透過率99％以上
 紫外線・可視光線　透過データ
■専用継手
品名 材質・特長
PEEK（カーボン強化）ナット締め継手[AL] ・軽量・・・同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。
・耐熱性・・・PEEK材は、樹脂の中でも優れた耐熱性を有します。
・耐薬品性・・・継手材質は、カーボン入りPEEK樹脂（ポリエーテルエーテルケトン+炭素繊維）のため、酸・アルカリ・有機溶剤など幅広い薬品に対して優れた耐性を有します。
・機械的強度・・・引っ張り・衝撃に強いスーパーエンプラのPEEK材に、炭素繊維を配合することで、更なる機械的強度の向上を実現しています。
 ナット締め継手　AL
積層チューブ専用継手
[E-FTS-（内径）×（外径）-（ネジ径）]		 ・材質：SUS316L（本体）、SUS304（ナット）
・八興チューブ寸法に合わせて設計したため、選定ミスによる漏れ、抜けの不具合から解消
・各チューブで使用温度範囲と使用圧力を明確化
・継手本体は耐食性に優れるSUS316L材のため、幅広い流体に対応可能
積層チューブ継手　E-FTS




■ お問合せ 　お問合せはメール又はＦＡＸにてお願い致します。

1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
※サンプル依頼ですが、基本有償での提供となります。但し
当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい
製品の商品名、型式をご記入下さい。
4. 添付資料
(ファイル容量2ＭＢまで)

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
