積層チューブ専用 継手　（専用チューブ有り）
423

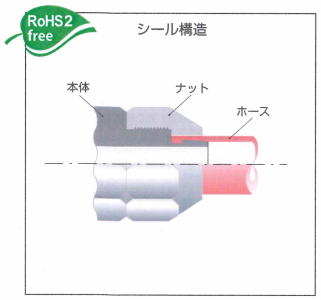

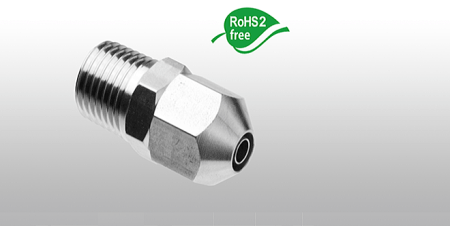

積層チューブ専用継手/積層チューブ用に開発した内面シール継手
＜特 長＞
専用継手：
　・自社ホースの寸法公差に合わせて開発。ホース、継手の選定ミスによる漏れ、抜けの不具合を解消。
安全性：
　・ホースの種類によって使用温度範囲と使用圧力を明確化しています。
耐薬品性：
　・継手材質が SUS316L のため、耐食性に優れ、幅広い用途の流体に対応可能です。
＜用 途＞
● 理化学・実験機器用途
● 精密機械、半導体関連装置、ＦＰＤ製造装置
● 食品、化粧品、薬品の製造設備
● 医療機器、分析装置用途

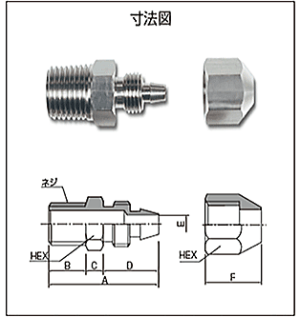

＜規 格・寸 法＞
●材質： 本体 SUS316L　ナット SUS304


型番 本体 ナット  製品重量
A B C D E ネジ HEX F HEX g/個
E-FTS-2×4-R1/8 24.5 10 4 10.5 1.7 Ｒ1/8 10 10.5 10 13
E-FTS-3×5-R1/4 30 12 5 13 2.5 Ｒ1/4 14 13 12 26
E-FTS-4×6-R1/4 31 12 5 14 3.5 Ｒ1/4 14 14 14 29
E-FTS-5×7-R1/4 31 12 5 14 3.5 Ｒ1/4 14 14 14 29
E-FTS-6×8-R1/4 33 12 5 16 5.5 Ｒ1/4 17 16 14 32
E-FTS-6×9-R1/4 35.5 12 5 18.5 5.5 Ｒ1/4 17 18.5 17 41
E-FTS-8×12-R3/8 41 13 7 21 7 Ｒ3/8 19 21 19 61


積層チューブ　適用ホースセット規格
型式 適用
チューブ
サイズ
内径x外径
(mm)		 スーパー柔軟フッ素チューブシリーズ 柔軟フッ素
チューブ		 KYチューブ ネジ 重量
/個
g
E-SJD E-SJV E-SJ E-SJ-CBU E-SJ-BK E-PD E-KYT
使用圧力（MPa） 使用圧力
（MPa）		 使用圧力
（MPa）
at20℃ at80℃ at20℃ at70℃ at20℃ at80℃ at20℃ at80℃ at20℃ at80℃ at20℃ at80℃ at20℃ at70℃
E-FTS-2×4-R1/8 2×4 - - - - 0〜0.6 0〜0.2 0〜0.6 0〜0.2 0〜0.6 0〜0.2 0〜0.6 0〜0.2 0〜0.2 0〜0.05 Ｒ1/8 16
E-FTS-3×5-R1/4 3×5 - - Ｒ1/4 29
E-FTS-4×6-R1/4 4×6 0〜0.6 0〜0.2 Ｒ1/4 33
E-FTS-5×7-R1/4 5×7 - - - - 0〜0.5 - - 0〜0.15 Ｒ1/4 33
E-FTS-6×8-R1/4 6×8 0〜0.4 0〜0.2 0〜0.4 0〜0.2 0〜0.4 0〜0.4 0〜0.2 Ｒ1/4 30
E-FTS-6×9-R1/4 6×9 0〜0.6 0〜0.2 0〜0.3 0〜0.15 0〜0.6 0〜0.6 - - 0〜0.6 0〜0.2 Ｒ1/4 44
E-FTS-8×12-R3/8 8×12 0〜0.6 0〜0.2 0〜0.15 Ｒ3/8 63


適用積層チューブ 一覧
適用チューブ：E-SJD、E-SJV、E-SJ、E-SJ-CBU、E-SJ-BK、E-PD、E-KYT（4ｘ6、6ｘ8）


適用チューブ
スーパー柔軟フッ素チューブ
E-SJD E-SJV E-SJ
内層：ETFE系フッ素樹脂
シルバー 透明  透明

適用チューブ
スーパー柔軟フッ素チューブ 柔軟フッ素チューブ
E-SJ-CBU E-SJ-BK E-PD
内層：ETFE系フッ素樹脂 内層：ETFE系フッ素樹脂 内層：PVDF系フッ素樹脂
クリアブルー ブラック（UVカット）  ガスバリヤー性

適用チューブ
KYチューブ 耐熱ソフトチューブ -
E-KYT E-HRT -
内層：オレフィン系樹脂  内層：- -
柔軟性 耐熱・超柔軟性 -
-
