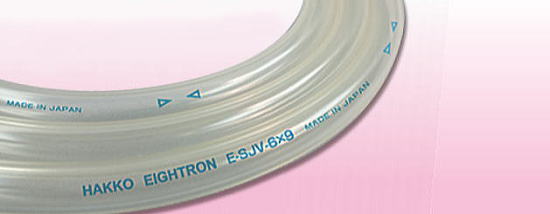

スーパー柔軟フッ素ソフトチューブ(透明)
  423
多目的・耐薬品性チューブ。 スーパー柔軟フッ素チューブより柔軟性が2倍以上になり、更に作業性が向上!
■特徴
● 耐薬品性
  (内層はETFE系でほとんどの薬品に耐性有り)
● 柔軟性
● 折れ難さ
  (通常のフッ素単層チューブに比べ折れにくい)
● 非粘着性
  (液体の液残りがなく洗浄性に優れます)
● 楽々カット
  (1メートル間隔でチューブに長さ印刷がある
   のでカットが簡単です)
● 透明性
  (チューブ内面の洗浄度合が見やすい透明色)
● 専用継手
  (専用継手との組合せで、チューブ・継手の
   選定ミスによる事故が予防できます)

● 食品衛生性
  (食品衛生法・食品、添加物等の規格基準
   [昭和34年厚生省告示第370号]に適合)
■用途
● 塗装機器、印刷機器の有機溶剤、塗料など
   移送用として
● 理化学実験機器等の薬液移送用として
● 半導体関連機器・フラットパネル製造装置の
   薬液移送用として
● 飲料・食品機械の以遠量・食品移送用として
● アルコール類・化粧品・薬品の移送用としてて
● 塗料・接着剤の充填ライン用として
● 香料・着色料・添加剤の充填ライン用として
● 産業廃棄物の化学廃液の移送用として

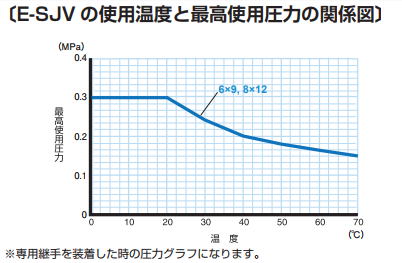

・使用温度範囲:0〜70℃
・色調:透明
■規格
型番 内径×外径 使用圧力
MPa
許容
曲げ半径
at20℃
定尺 製品重量
mm at20℃ at70℃ mm m Kg/巻
E-SJV-6×9 6×9 0〜0.3 0〜0.15 45 20 0.89
100 4.44
E-SJV-8×12 8×12 55 20 1.58
100 7.90
E-SJV の技術データ

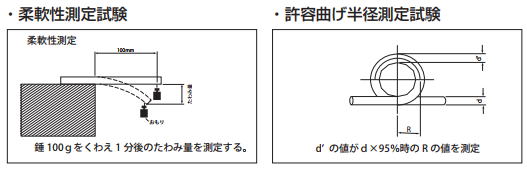

 <柔軟性比較試験>
チューブ端部に錘を加え1分後のたわみ量を測定します。
(試料は事前に直管にアニール加工を実施する)
ホース(チューブ)のたわみ量が大きいほど柔軟性としなやかさがあります。
※許容曲げ半径はある程度チューブが硬い方が小さくなります。
(試験温度:20℃)
試料名 許容曲げ半径
測定結果
(mm)
たわみ量
測定結果
(mm)
E-SJV-6×9 45 40
E-SJ-6×9 35 17
E-SJV-8×12  55 19
E-SJ-8×12 50 8

●スーパー柔軟フッ素チューブ&ホース類(全18種類)一覧表
こちらをクリック

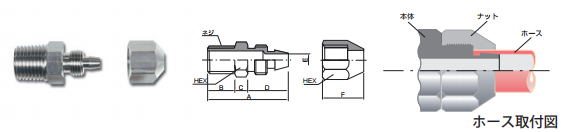

E-SJVの専用継手

型番 本体 ナット  標準重量 適用チューブ
型番
A B C D E ネジ HEX F HEX g/個
E-FTS-6×9-R-1/4 35.5 12 5 18.5 5.5 R1/4 17 18.5 17 41 E-SJV-6×9
E-FTS-8×12-R-3/8 41 13 7 21 7 R3/8 19 21 19 61 E-SJV-8×12




材質:SUS316L(本体)、SUS304(ナット)
積層チューブのため、チューブ内面でシールする継手を使用してください。
チューブ外面でシールする継手は、破裂や継手抜けの原因になるため使用しないでください。。
当製品は内層にフッ素樹脂を採用しておりますが、高純度液体のご使用の可否は、お客様自身で
ご判断をお願い致します。
積層構造の製品のため、内層が流体に対する耐性が良好でも、使用条件(高温、高圧等)によっては、
内層を透過し、中間層・外層が膨張・劣化することがあります。
より詳細な情報はこちら → 積層チューブ専用継手
