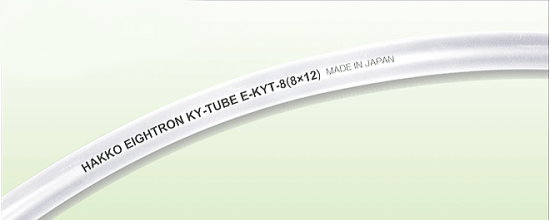

KYチューブ
  423
食品用・産業用ホース/ 流体への可塑剤の溶出やチューブの樹脂臭気でお悩みの方へ!
 ■特徴
● 柔軟性
  (非塩ビチューフの中では抜群の柔軟性)
● 非塩ビ
  (非塩ビ材質を使用しています)
● 環境対策
(焼却時に有害ガスの発生が抑えられます)
● 可塑剤フリー
  (ノンオイル素材使用)
● 低溶出・低臭気
  (食品・飲料・化粧品用途に適します)
● 耐薬品性
  (内層はオレフイン系で優れた耐薬品性)
● 楽々力ット
  (1メートル間隔でチューブに長さ印刷がある
   のでカットが簡単です)
● 透明性
  (流体が確認できるナチュラル色。)
● 専用継手
  (専用継手との組合せで、チューブ・継手の
   選定ミスによる事故が予防できます)

● 食品衛生性
  (食品衛生法・食品、添加物等の規格基準
   [昭和34年厚生省告示第370号]に適合)
■用途
● 食品、飲料、醒造用などの移送配管
● アルコール、化粧品、香料などの移送配管
● ファインケミカルなどの高純度化学薬品の移送配管
● 酸、アルカリなどの薬液配管
● 塩ビチューブの可塑剤が流体に悪影響を及ぼす場合の対策用として
● シリコンチューブの臭気対策用として

・使用温度範囲:0〜70℃
・色調:ナチュラル
■規格
型番 内径×外径 使用圧力
MPa
許容
曲げ半径
at20℃
定尺 製品重量
mm at20℃ at80℃ mm m Kg/巻
E-KYT-2×4 2×4 0〜0.2 0〜0.05 20 100 0.86
E-KYT-3×5 3×5 25 1.15
E-KYT-4×6 4×6 30 1.44
E-KYT-4.3×6.4 4.3×6.4 40 1.70
E-KYT-5×7 5×7 0〜0.15 45 1.73
E-KYT-6×8 6×8 50 2.02
E-KYT-6×9 6×9 0〜0.2 40 3.24
E-KYT-1/4"×3/8" 6.35×9.53 50 3.7
E-KYT-8×10 8×10 0〜0.1 0〜0.04 100 2.8
E-KYT-8×12 8×12 0〜0.15 0〜0.05 50 5.76

E-KYT の技術データ

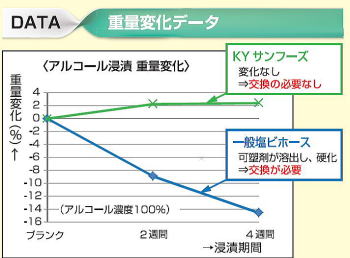

E-KYT 技術データ1

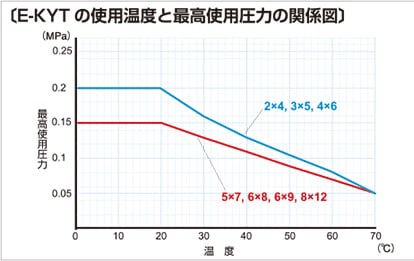

E-KYT 技術データ2

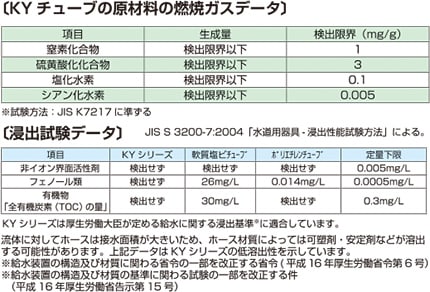

E-KYT 技術データ3

[ホース洗浄]
E-KYTの熱湯によるチューブ洗浄は、80℃以下・30分以内で圧力をかけずに(片側解放状態)洗浄して下さい。

●スーパー柔軟フッ素チューブ&ホース類(全12種類)一覧表
こちらをクリック

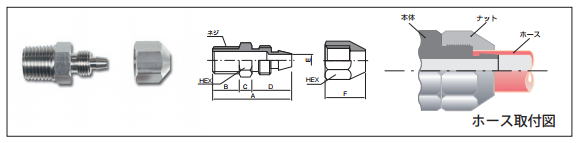

E-KYT の専用継手と純正アクセサリー

型番 本体 ナット  標準重量 適用チューブ
型番
A B C D E ネジ HEX F HEX g/個
E-FTS-2×4-R1/8 24.5 10 4 10.5 1.7 R1/8 10 10.5 10 13 E-KYT-2×4
E-FTS-3×5-R1/4 30 12 5 13 2.5 R1/4 14 13 12 26 E-KYT-3×5
E-FTS-4×6-R1/4 31 12 5 14 3.5 R1/4 14 14 14 29 E-KYT-4×6
E-FTS-5×7-R1/4 31 12 5 14 3.5 R1/4 14 14 14 29 E-KYT-5×7
E-FTS-6×8-R1/4 33 12 5 16 5.5 R1/4 17 16 14 32 E-KYT-6×8
E-FTS-6×9-R1/4 35.5 12 5 18.5 5.5 R1/4 17 18.5 17 41 E-KYT-6×9
E-FTS-8×12-R3/8 41 13 7 21 7 R3/8 19 21 19 61 E-KYT-8×12

※E-KYTに塩ビ製品を接触させないで下さい。塩ビ製品の可塑剤が移行する可能性があります。
※E-KYTの内層材はオレフィン系樹脂のため、銅合金と接触した状態で高温条件や塩素系流体を流すと樹脂の劣化(銅害)を
  引き起こす場合があります。


材質:SUS316L(本体)、SUS304(ナット)
積層チューブのため、チューブ内面でシールする継手を使用してください。
チューブ外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
積層構造の製品のため、内層が流体に対する耐性を有していても、使用条件(高温、高圧等)によっては、
内層を透過し、中間層・外層が膨潤・劣化することがあります。
より詳細な情報はこちら → 積層チューブ専用継手
